575 ADJUSTABLE ROLLER LATCH

FOR METAL AND WOOD DOORS

REV. 0 03-17-15

TEMPLATE: 939219

NOT TO SCALE

INSTRUCTIONS:

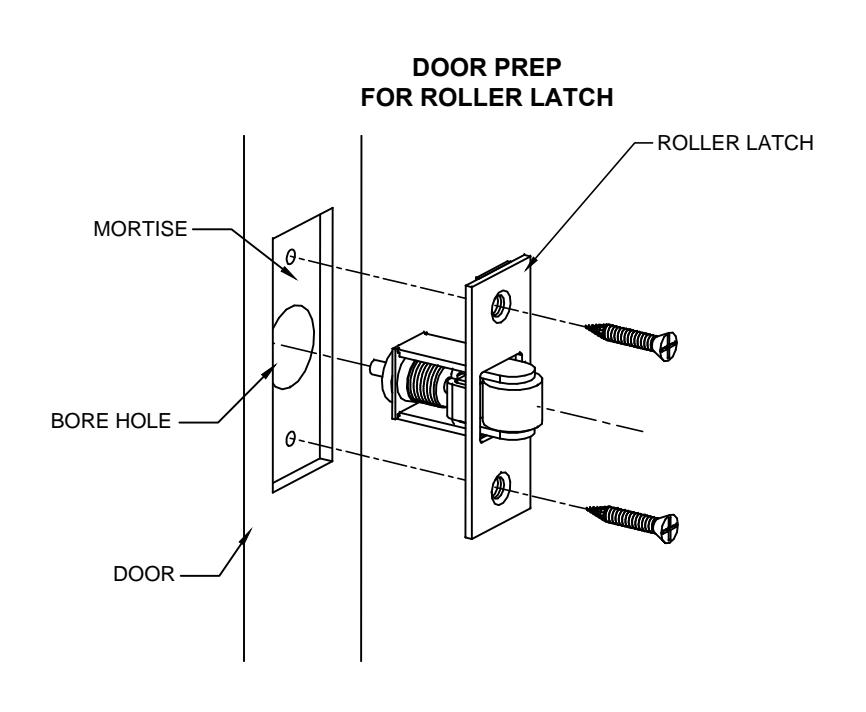

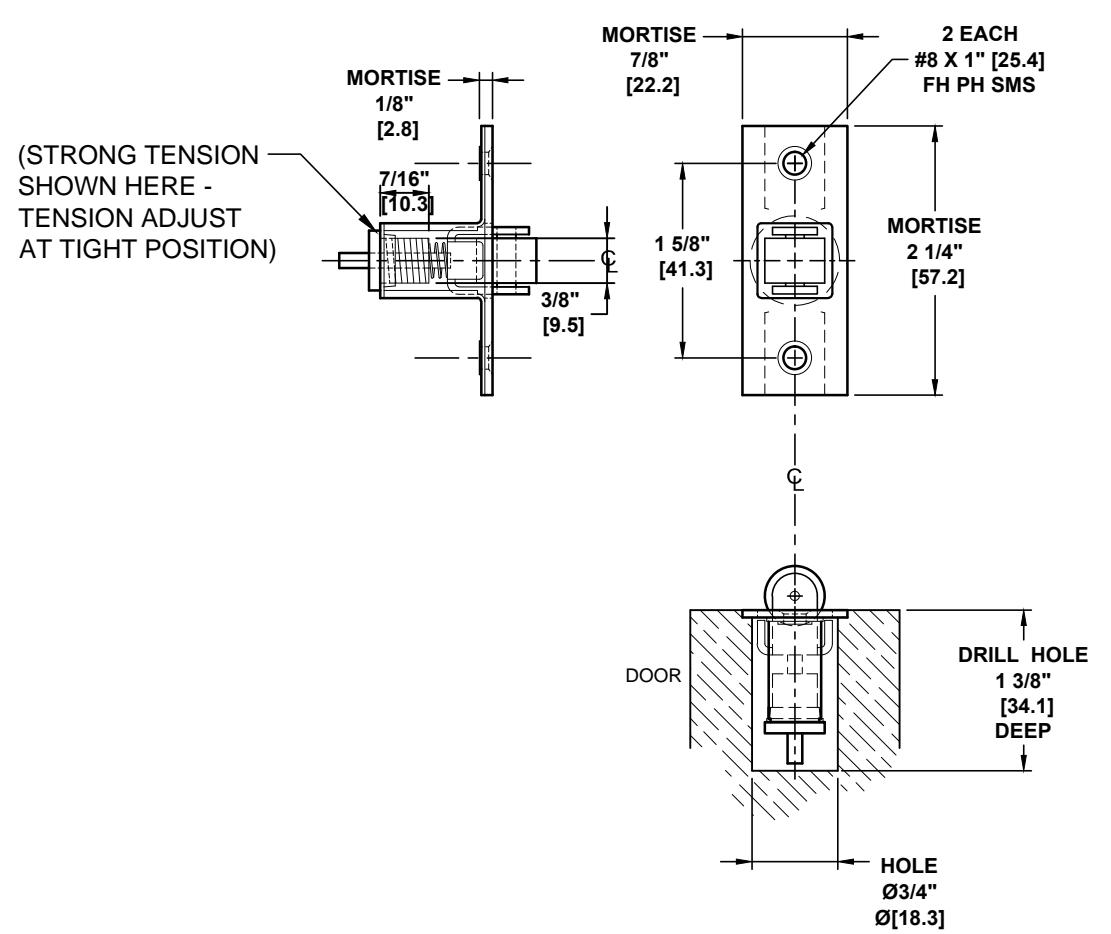

  • INSTALL ROLLER LATCH ON DOOR EDGE. USE ROLLER TO MARK DOOR JAMB TO ALIGN STRIKE WITH LATCH.

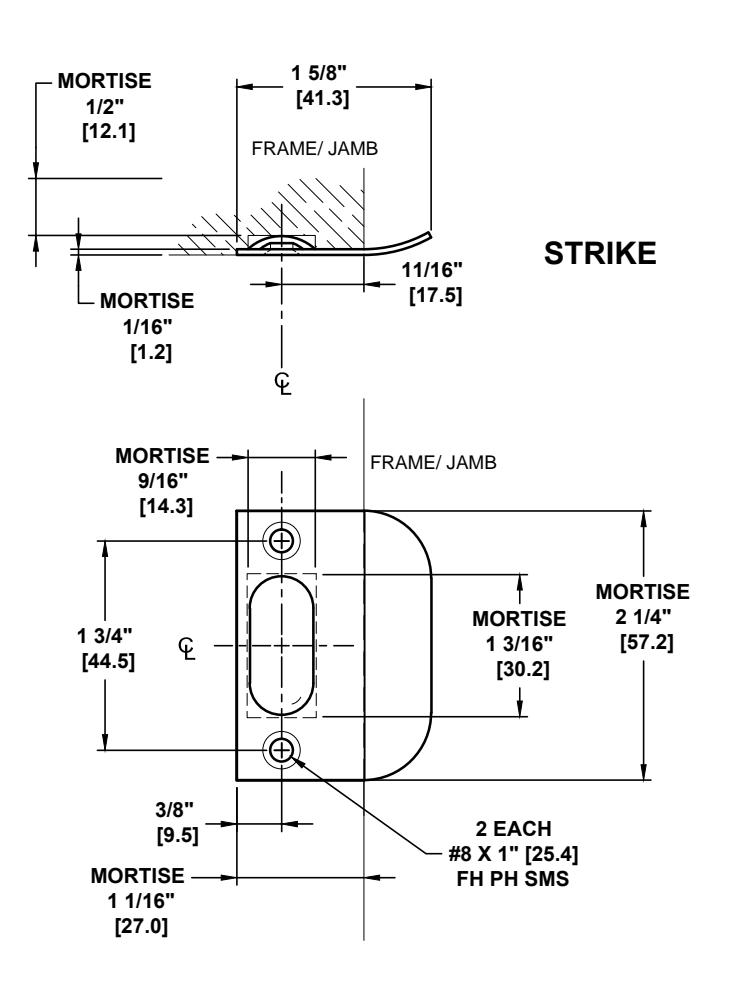

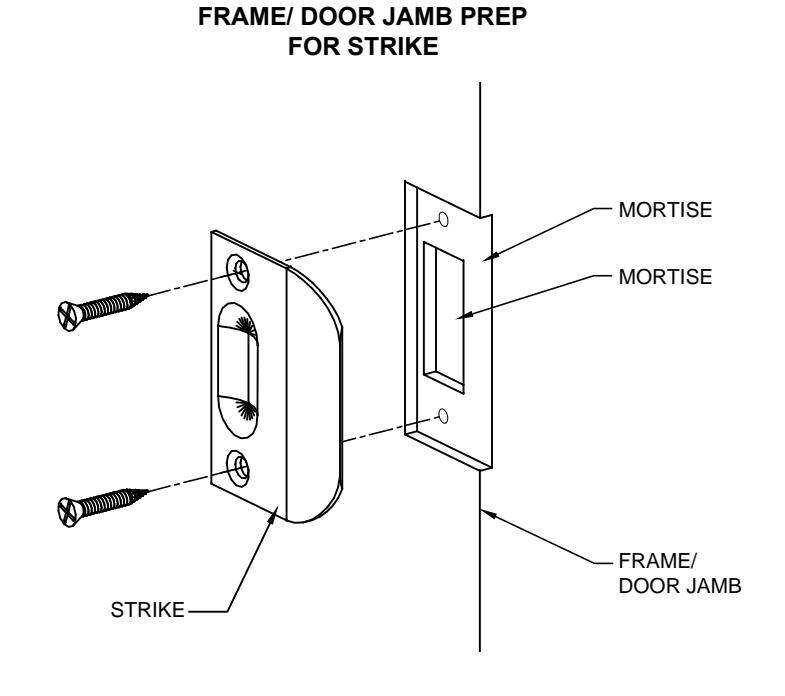

  • 2. INSTALL STRIKE.

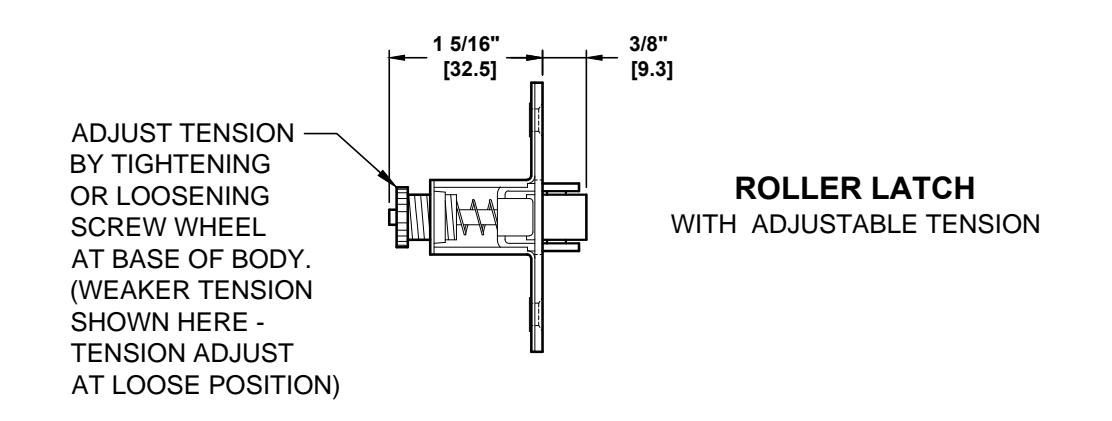

  • 3. REMOVE ROLLER LATCH TO ADJUST TENSION.

NOTES:

  • 1. DIMENSIONS IN [MM].
  • 2. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
