9000WT Series Template – Surface Mount, Heavy Duty for use with A110WT Hinge
Open the original PDF document
View PDF9000WT SERIES HOLDERS & STOPS 9000 SERIES SURFACE MOUNT WITH A110WT WIDE THROW
• 9010WT HOLDERS
9020WT STOP
9030WT FRICTION

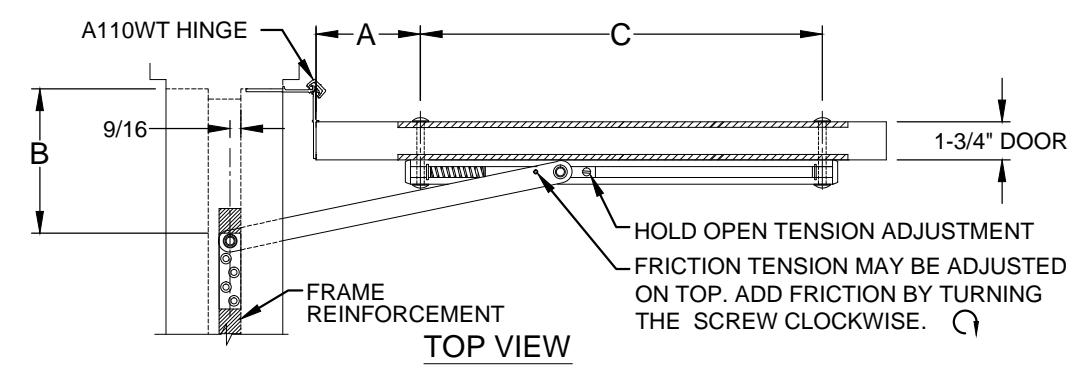

ALIGN FRICTION TENSION ADJUSTMENT SCREW TO THIS HOLE. ADD FRICTION BY TURNING THE SCREW COUNTERCLOCKWISE.

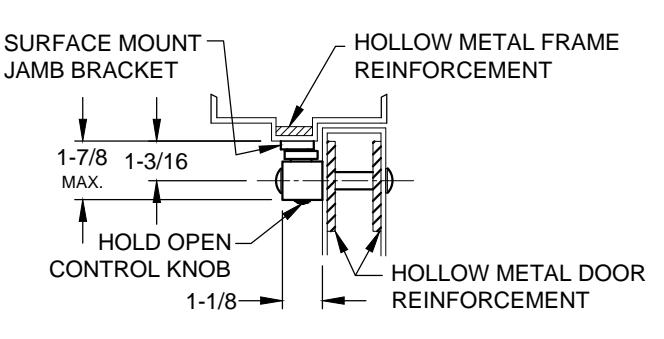

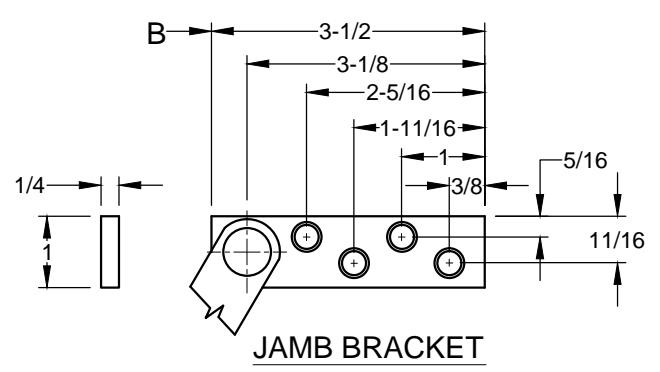

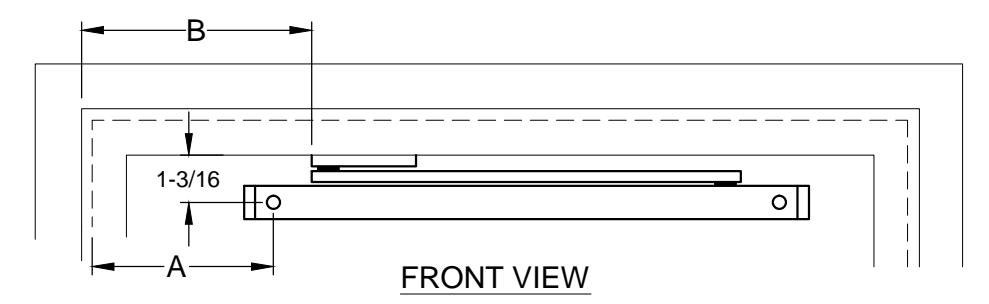

- A = FROM HINGE EDGE OF DOOR TO & OF FIRST SEX BOLT.
- B = FROM HINGE SIDE OF FRAME TO START OF JAMB BRACKET
- C = € OF FIRST SEX BOLT TO € OF SECOND SEX BOLT
FRICTION ADJUSTMENT
| SCREW DETAIL | ||||||||
|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||
| JAMB | 4 |
● #14 x 1-1/2" FLAT HEAD
WOOD SCREW |
● 1/4" - 20 x 3/4" FLAT HEAD
MACHINE SCREW |
|||||
| DOOR | 2 |
● 5/16" - 18 x 2" TRUSS HEAD MACHINE SCREW
● 1/2" DIA. SEX BOLT |
||||||
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- 6. DRAWING IS NOT TO SCALE.
9000WT-1-01.DWG
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
9000WT & 9000 W/ A110 WIDE THROW HINGE
© 2015 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 08-27-15
9000WT SERIES HOLDERS & STOPS 9000 SERIES SURFACE MOUNT WITH A110WT WIDE THROW
9010WT HOLDERS
9020WT STOP 9030WT FRICTION
- 1. FOR DEAD STOP ADD 5/8" TO "A" DIMENSION.
- 2. ALL DIMENSIONS ARE IN INCHES.
| DEGREE | 85° F | 1.O. | 90° | H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DOOR
THICK- NESS 1-3/4" TO |
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | А | В | Α | В | Α | В | С |
|
• 9018WT
• 9028WT • 9038WT |
24 TO
27-15/16 |
1-15/16 | 4-1/2 | 1-9/16 | 4-1/8 | _ | _ | _ | _ | _ | _ | _ | _ | 17-1/2 | |
|
• 9011WT
• 9021WT • 9031WT |
28 TO
29-15/16 |
2-15/16 | 4-3/4 | 2-9/16 | 4-5/8 | 2-3/4 | 4-1/2 | _ | _ | _ | _ | _ | _ | 20-1/2 | |
|
• 9012WT
• 9022WT • 9032WT |
30 TO
31-15/16 |
4-13/16 | 6-3/4 | 4-3/16 | 6-5/8 | 3-5/8 | 6-1/2 | 3-7/16 | 6-1/8 | 3-1/16 | 6 | _ | _ | 20-15/16 | |
|
• 9013WT
• 9023WT • 9033WT |
32 TO
35-15/16 |
5-5/8 | 7-3/4 | 5-3/16 | 7-1/2 | 4-13/16 | 6-3/8 | 4-3/8 | 6-1/4 | 3-15/16 | 6-1/8 | 3-5/8 | 6 | 21-5/8 | |
|
• 9014WT
• 9024WT • 9034WT |
36 TO
39-15/16 |
8-13/16 | 7 | 8-1/4 | 6-7/8 | 7-11/16 | 6-3/4 | 7-1/4 | 6-5/8 | 6-13/16 | 6-1/2 | 6-9/16 | 6-3/8 | 22-13/16 | |
|
• 9015WT
• 9025WT • 9035WT |
40 TO
41-15/16 |
11-13/16 | 7-3/4 | 11-3/16 | 7-5/8 | 10-9/16 | 7-1/2 | 10-1/16 | 7-3/8 | 9-5/8 | 7-1/4 | 9-3/16 | 7-1/8 | 24 | |
|
• 9016WT
• 9026WT • 9036WT |
42 TO
43-15/16 |
13-5/16 | 8 | 12-5/8 | 7-7/8 | 12-1/16 | 7-3/4 | 11-1/2 | 7-5/8 | 11 | 7-1/2 | 10-9/16 | 7-3/4 | 24-9/16 | |
|
• 9017WT
• 9027WT • 9037WT |
44 TO
56 |
14-3/4 | 8-7/8 | 14 | 8-5/8 | 13-3/8 | 8-1/2 | 12-13/16 | 8-3/8 | 12-1/4 | 8-1/4 | 11-3/4 | 8-1/8 | 25-1/8 | |
