View PDF9000 SERIES HOLDERS & STOPS SURFACE MOUNT PULL SIDE

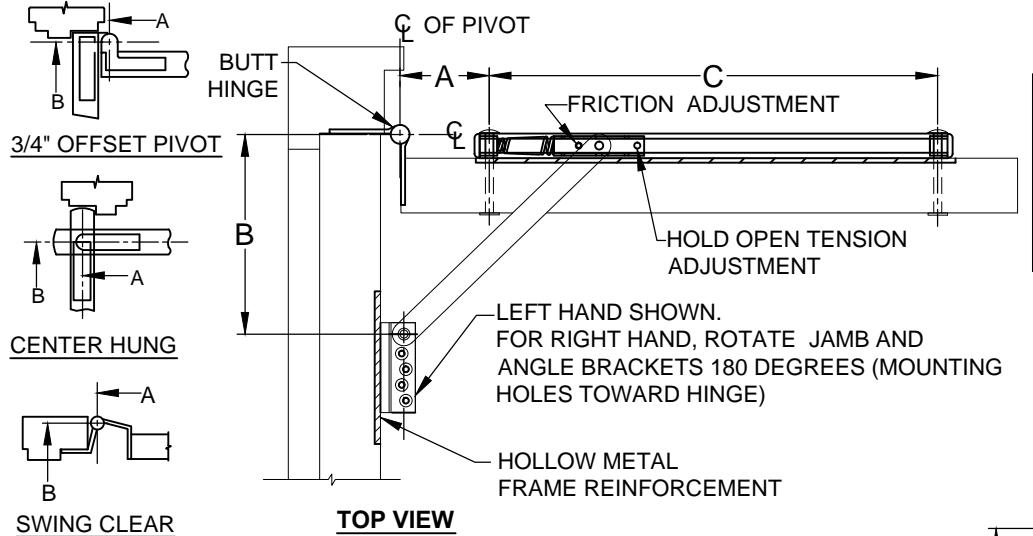

- A = FROM & OF PIVOT POINT TO € OF FIRST SEX BOLT.
- B = FROM & OF PIVOT POINT TO FIRST HOLE OF JAMB BRACKET
- C = % OF FIRST SEX BOLT TO % OF SECOND SEX BOLT

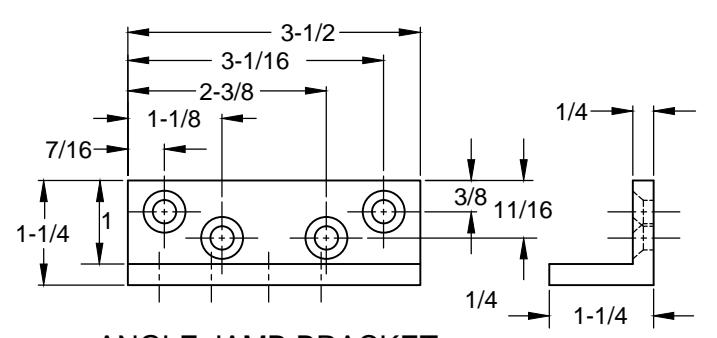

ANGLE JAMB BRACKET

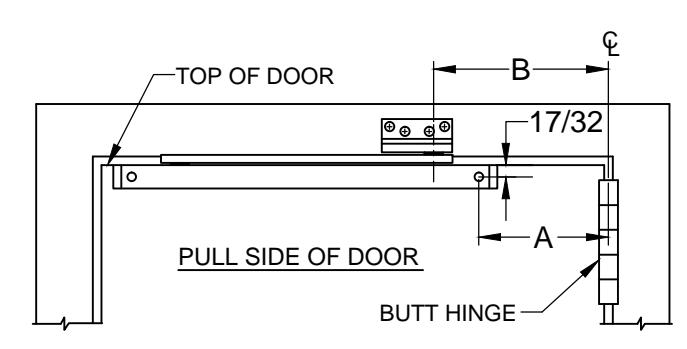

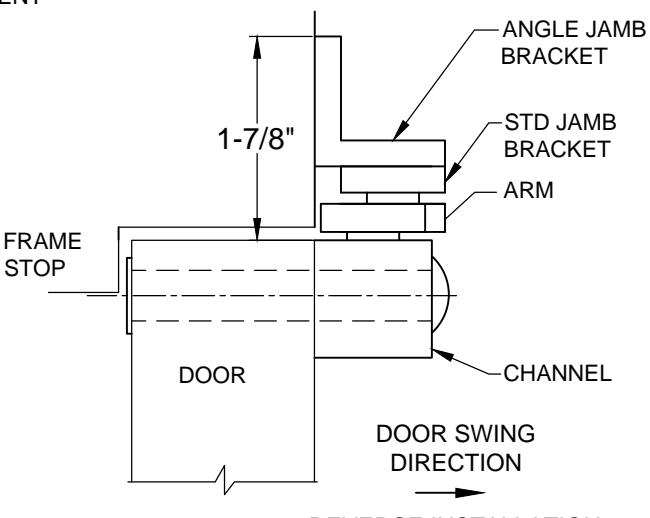

REVERSE INSTALLATION PULL SIDE OF DOOR
THE ANGLE BRACKET IS SECURED TO THE HEADER WITH WOOD OR MACHINE SCREWS.
THE JAMB BRACKET FASTENS TO THE ANGLE BRACKET WITH MACHINE SCREWS.
THE CHANNEL MOUNTS ON THE DOOR WITH SEX BOLTS. REVERSE INSTALLATION METHOD IS NOT
RECOMMENDED FOR EXTERIOR DOORS OPENING OUT.
| SCREW DETAIL | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||||
|
ANGLE JAMB
BRACKET |
4 | • #14 x 1-1/2 FLAT HEAD WOOD SCREW |
1/4-20 x 3/4 FLAT HEAD
MACHINE SCREW |
|||||||
| JAMB | 4 |
1/4-20 x 1/2 FLAT HEAD
MACHINE SCREW |
||||||||
| 2 | • 5/16-18 x 2 TRUSS HEAD MACHINE SCREW | |||||||||
| DOOR | 2 | • 1/2 DIA. SEX BOLT (SPECIAL 5/16-18x1-9/16" FLAT HEAD) | ||||||||
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- 6. DRAWING IS NOT TO SCALE.
- 7. DIMENSION B = HOLD-OPEN FOR HOLDERS, OPENING FOR STOPS
9000PULL-1-04.DWG
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
9000 PULL SIDE W/90541 ANGLE BRACKET
(c)2019 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 06-03-19
9000 SERIES HOLDERS & STOPS SURFACE MOUNT ON PULL SIDE OF DOOR
• 9010 HOLDERS • 9020 STOPS • 9030 FRICTION
- 1. FOR DEAD STOP ADD 3/4" TO "A" DIMENSION
- 2. ALL DIMENSIONS ARE IN INCHES.
- 3. ALL DRILLING AND TAPPING TO BE DONE IN FIELD.
* BUTT & OFFSET PIVOT ONLY
| DEGREE | 85° | H.O. | 90° | H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С | |
|
DOOR
THICK- NESS |
|
24 TO
27-15/16 |
*
4-5/16 |
*
7-11/16 |
* |
*
7-1/4 |
*
3-7/8 |
* 6-5/8 | 3-3/4 |
*
6-1/8 |
*
3-5/8 |
*
5-11/16 |
* 3-1/2 |
*
5-3/8 |
17-1/2 |
|
1-3/4"
TO |
• 9011
• 9021 • 9031 |
28 TO
29-15/16 |
5 | 7-3/16 | 4-7/8 | 6-3/8 | 4-3/4 | 5-5/8 | 4-5/8 | 4-7/8 | 4-1/2 | 4-5/8 | 4-3/8 | 4-3/16 | 20-1/2 |
| 2-1/4" |
• 9012
• 9022 • 9032 |
30 TO
31-15/16 |
6-5/8 | 8-5/8 | 6-1/2 | 7-5/8 | 6-3/8 | 6-3/4 | 6-1/4 | 6-1/16 | 6-1/8 | 5-9/16 | 6 | 5-3/16 | 20-15/16 |
|
BUTT
HINGE, |
|
32 TO
35-15/16 |
7-1/2 | 9-1/16 | 7-3/8 | 7-15/16 | 7-1/4 | 7-1/16 | 7-1/8 | 6-3/8 | 7 | 5-3/4 | 6-7/8 | 5-3/8 | 21-5/8 |
|
SWING
CLEAR |
|
36 TO
39-15/16 |
9-15/16 | 11 | 9-1/2 | 10-1/4 | 9-3/8 | 9-3/16 | 9-1/4 | 8-1/4 | 9-1/8 | 7-1/2 | 9 | 6-3/4 | 22-13/16 |
| HINGE, |
• 9015
• 9025 • 9035 |
40 TO
41-15/16 |
13 | 12-3/8 | 12-1/8 | 11-3/4 | 12 | 10-7/16 | 11-7/8 | 9-3/8 | 11-3/4 | 8-7/16 | 11-5/8 | 7-3/4 | 24 |
|
OFFSET
PIVOT |
• 9016
• 9026 • 9036 |
42 TO
43-15/16 |
14-3/8 | 12-13/16 | 13-5/8 | 12-3/16 | 13-1/2 | 10-3/4 | 13-3/8 | 9-9/16 | 13-1/4 | 8-5/8 | 13-1/8 | 7-7/8 | 24-9/16 |
|
◆ 9017
◆ 9027 ◆ 9037 |
44 TO
56 |
15-3/4 | 13-1/2 | 15-1/8 | 12-5/8 | 14-3/4 | 11-7/16 | 14-5/8 | 10-1/4 | 14-1/2 | 9-3/16 | 14-3/8 | 8-3/8 | 25-1/8 | |
|
CENTER
HUNG |
DEGREE | 85° | H.O. | 90° | H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С | |
|
26 TO
29-15/16 |
17-1/2 | |||||||||||||
|
◆ 9011
◆ 9021 ◆ 9031 |
30 TO
33-15/16 |
6-1/2 | 5-13/16 | 6-7/16 | 4-15/16 | 6-3/8 | 4-1/4 | 6-5/16 | 3-9/16 | 6-1/4 | 3-3/16 | 6-1/8 | 2-7/8 | 20-1/2 | |
|
• 9012
• 9022 • 9032 |
34 TO
35-15/16 |
8 | 7-7/16 | 7-3/4 | 6-7/8 | 7-1/2 | 6-3/16 | 7-1/4 | 5-11/16 | 7 | 5-5/16 | 6-3/4 | 5 | 20-15/16 | |
|
• 9013
• 9023 • 9033 |
36 TO
38-15/16 |
9 | 7-3/4 | 8-3/4 | 6-15/16 | 8-1/2 | 6-5/16 | 8-1/4 | 5-13/16 | 8 | 5-7/16 | 7-3/4 | 5-1/16 | 21-5/8 | |
|
39 TO
40-15/16 |
10-1/2 | 11-1/16 | 10-1/4 | 10 | 10 | 9-1/8 | 9-3/4 | 8-7/16 | 9-1/2 | 7-7/8 | 9-1/4 | 7-1/16 | 22-13/16 | |
|
41 TO
44-15/16 |
13-3/8 | 12-7/16 | 12-7/8 | 11-1/2 | 12-5/8 | 10-7/16 | 12-3/8 | 9-9/16 | 12-1/8 | 8-7/8 | 11-7/8 | 8-5/16 | 24 | |
|
• 9016
• 9026 • 9036 |
45 TO
46-15/16 |
15 | 12-7/8 | 14-3/4 | 11-7/16 | 14-1/2 | 10-5/16 | 14-1/4 | 9-3/8 | 14 | 8-5/8 | 13-3/4 | 7-15/16 | 24-9/16 | |
|
47 TO
56 |
16-1/2 | 13-7/16 | 16-1/4 | 11-15/16 | 16 | 10-11/16 | 15-3/4 | 9-5/8 | 15-1/2 | 8-13/16 | 15-1/4 | 8-3/16 | 25-1/8 | |
