9000CL PULL – Surface Mount on Pull Side of Door with Cam Lift Hinges & Angle Jam Bracket – Template
Open the original PDF document

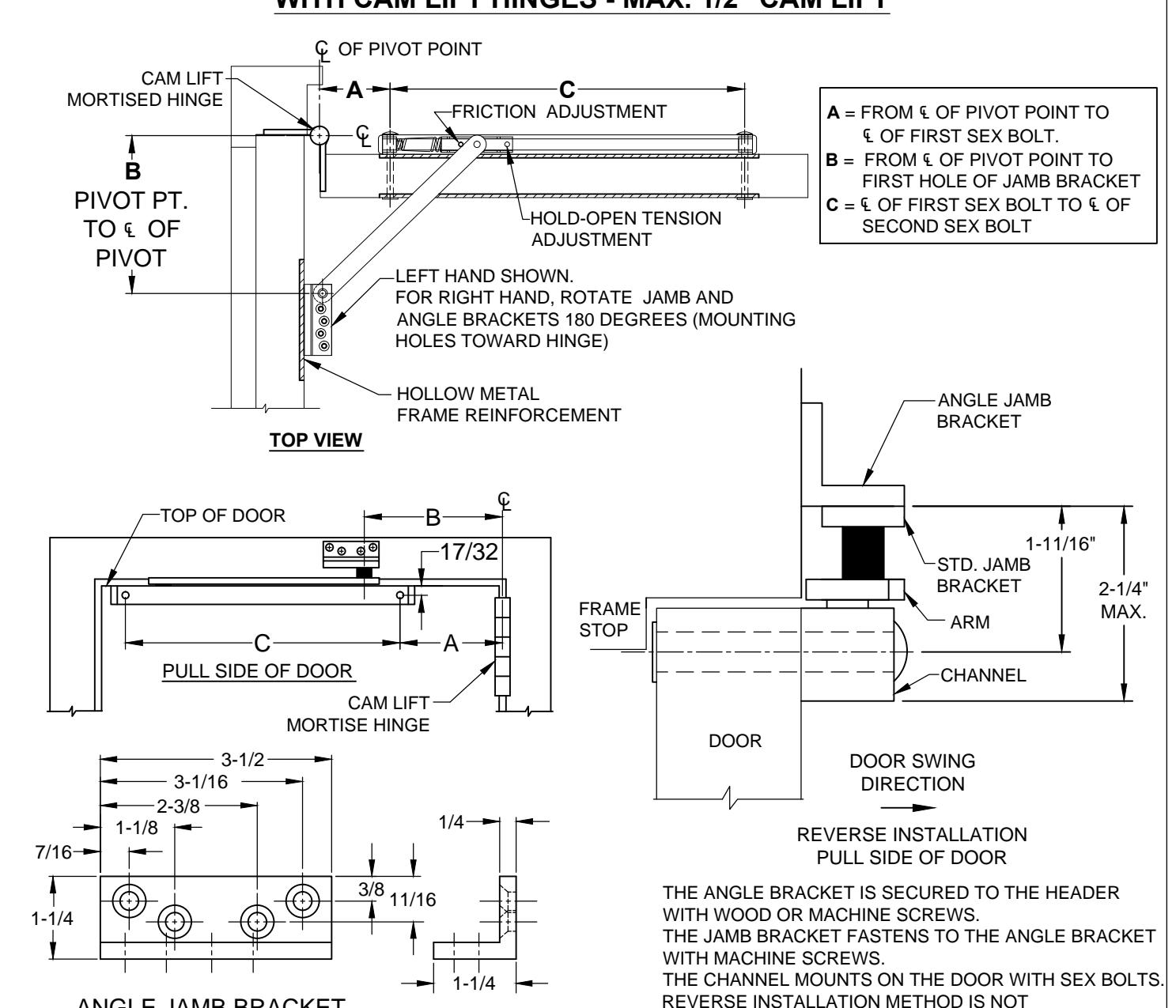

View PDF9000CL SERIES HOLDERS & STOPS SURFACE MOUNT ON PULL SIDE OF DOOR WITH CAM LIFT HINGES - MAX. 1/2" CAM LIFT
| SCREW DETAIL | ||||||||
|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||
|
ANGLE JAMB
BRACKET |
4 | • #14 x 1-1/2 FLAT HEAD WOOD SCREW | • 1/4-20 x 3/4 FLAT HEAD MACHINE SCREW | |||||
| JAMB | 4 | • 1/4-20 x 1/2 FLAT HEAD MACHINE SCREW | ||||||
| DOOR | 2 | • 5/16-18 x 2 TRUSS HEAD MACHINE SCREW | ||||||
| 2 | • 1/2 DIA. SEX BOLT (SPECIAL 5/16-18x1-9/16" FLAT HEAD) | |||||||
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
RECOMMENDED FOR EXTERIOR DOORS OPENING OUT.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- DRAWING IS NOT TO SCALE.
- 7. DIMENSION B = HOLD-OPEN FOR HOLDERS, OPENING FOR STOPS
9000CL PULL-3-00.DWG
ANGLE JAMB BRACKET
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
9000CL PULL SIDE W/90541 ANGLE BRACKET
(c)2019 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 06-07-19
9000CL SERIES HOLDERS & STOPS SURFACE MOUNT ON PULL SIDE OF DOOR WITH CAM LIFT HINGES - MAX. 1/2" CAM LIFT
●9010CL HOLDERS ●9020CL STOPS ●9030CL FRICTION
- 1. FOR DEAD STOP ADD 3/4" TO "A" DIMENSION
- 2. ALL DIMENSIONS ARE IN INCHES.
- 3. ALL DRILLING AND TAPPING TO BE DONE IN FIELD.
| DEG | REE | 85° | H.O. | 90° | H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С | |
|
• 9018 CL
• 9028 CL • 9038 CL |
24 TO
27-15/16 |
4-1/16 | 6-7/8 | 3-11/16 | 6-7/16 | 3-5/16 | 6-1/4 | 3 | 6 | 3-3/16 | 5-1/8 | 3-1/16 | 4-3/4 | 17-1/2 | |
|
DOOR
THICK- NESS |
◆ 9011 CL
◆ 9021 CL ◆ 9031 CL |
28 TO
29-15/16 |
5 | 7-3/16 | 4-7/8 | 6-3/8 | 4-3/4 | 5-5/8 | 4-5/8 | 4-7/8 | 4-1/2 | 4-5/8 | 4-3/8 | 4-3/16 | 20-1/2 |
|
1-3/4"
TO 2-1/4" CAM LIFT MORTISE HINGE, |
● 9012 CL
● 9022 CL ● 9032 CL |
30 TO
31-15/16 |
6-5/8 | 8-5/8 | 6-1/2 | 7-5/8 | 6-3/8 | 6-3/4 | 6-1/4 | 6-1/16 | 6-1/8 | 5-9/16 | 6 | 5-3/16 | 20-15/16 |
|
• 9013 CL
• 9023 CL • 9033 CL |
32 TO
35-15/16 |
7-1/2 | 9-1/16 | 7-3/8 | 7-15/16 | 7-1/4 | 7-1/16 | 7-1/8 | 6-3/8 | 7 | 5-3/4 | 6-7/8 | 5-3/8 | 21-5/8 | |
|
• 9014 CL
• 9024 CL • 9034 CL |
36 TO
39-15/16 |
9-15/16 | 11 | 9-1/2 | 10-1/4 | 9-3/8 | 9-3/16 | 9-1/4 | 8-1/4 | 9-1/8 | 7-1/2 | 9 | 6-3/4 | 22-13/16 | |
|
• 9015 CL
• 9025 CL • 9035 CL |
40 TO
41-15/16 |
13 | 12-3/8 | 12-1/8 | 11-3/4 | 12 | 10-7/16 | 11-7/8 | 9-3/8 | 11-3/4 | 8-7/16 | 11-5/8 | 7-3/4 | 24 | |
|
• 9016 CL
• 9026 CL • 9036 CL |
42 TO
43-15/16 |
14-3/8 | 12-13/16 | 13-5/8 | 12-3/16 | 13-1/2 | 10-3/4 | 13-3/8 | 9-9/16 | 13-1/4 | 8-5/8 | 13-1/8 | 7-7/8 | 24-9/16 | |
|
• 9017 CL
• 9027 CL • 9037 CL |
44 TO
56 |
15-3/4 | 13-1/2 | 15-1/8 | 12-5/8 | 14-3/4 | 11-7/16 | 14-5/8 | 10-1/4 | 14-1/2 | 9-3/16 | 14-3/8 | 8-3/8 | 25-1/8 |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
9000CL PULL-3-00.DWG
9000CL WITH W/ 90541 ANGLE BRACKET
© 2019 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 REVISED 06-07-19
