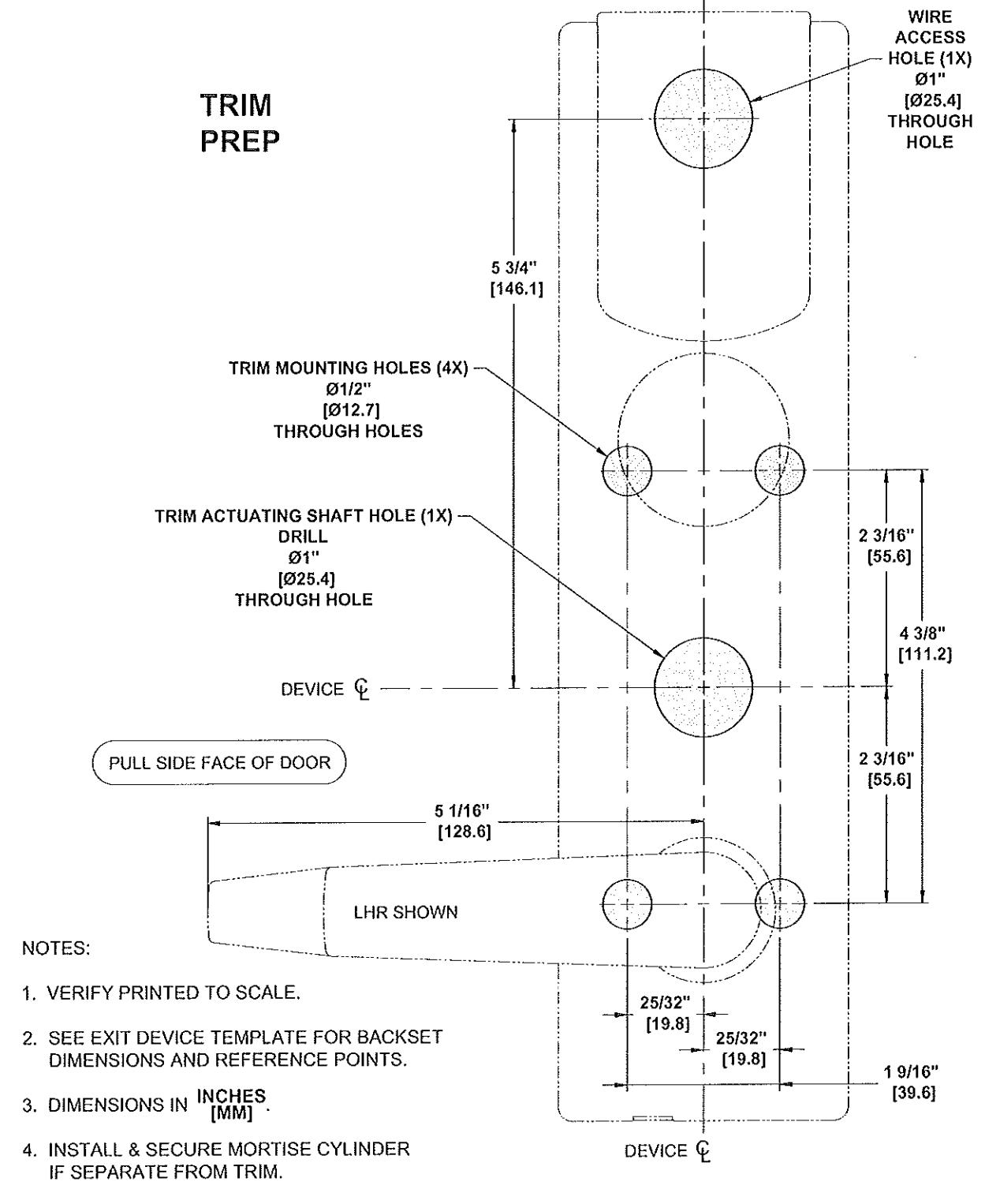

View PDFE629 EXIT DEVICE KEYPAD ESCUTCHEON TRIM MODELS
FOR PDQ 6200R / 6200V SERIES EXIT DEVICES
TEMPLATE: 88310 REV. 1 10-30-13
- 5. HEIGHT OF ESCUTCHEON = 11-3/16" [284.2].
- 6. WIDTH OF ESCUTCHEON = 2-15/16" [74.6].
- 7. PROJECTION OF ESCUTCHEON = 15/16" [23.8] (EXCLUDING LEVER & CYLINDER COLLAR).
- 8. TOTAL TRIM PROJECTION = 3-1/8" [79.4].
- 9. ALWAYS CHECK TELLCARD WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.TELLCARDSYS.COM
PAGE 1 OF 2
TellCard Systems,Inc. 144 Newport Road Leola, PA 17540 855-200-2611 Fax: 717-556-0501 www.tellcardsys.com
BATTERY BOX PREP BATTERY BOX PREP FOR E6292 SURFACE VERTICAL ROD DEVICE TRIM FOR E6291 RIM DEVICE TRIM [50.8] [50.8] 3 1/2" 5 3/8" 5 7/8" [88.9] [136.5] [149.2] [25.4] [25.4] [25.4] [25.4] BATTERY BOX BATTERY BOX MOUNTING MOUNTING HOLES (4X) HOLES (4X) SEE TABLÈ "Á" SEE TABLE "A" 11 3/8" 10 1/2" [288.9] [266.9] Q DEVICE 6" TABLE "A" [152.4] [178.0] METAL DOORS: USE 7/64" [2.8] PILOT DRILL WOOD DOORS: USE 1/8" [3,2] PILOT DRILL <sup>⊥</sup>ଢ଼ DEVICE TEMPLATE: 88310 PAGE 2 OF 2
PUSH SIDE FACE OF DOOR
€ DEVICE
