INSTALLATION INSTRUCTIONS 8500 / 12-8500 / AD8500 Narrow Design Rim Exit Device

SARGENT<sup>®</sup>

ASSA ABLOY

INSERT HEX KEY AND

TURN CLOCKWISE

FOR INSTALLATION ASSISTANCE CALL SARGENT AT 1-800-727-5477 • www.sargentlock.com

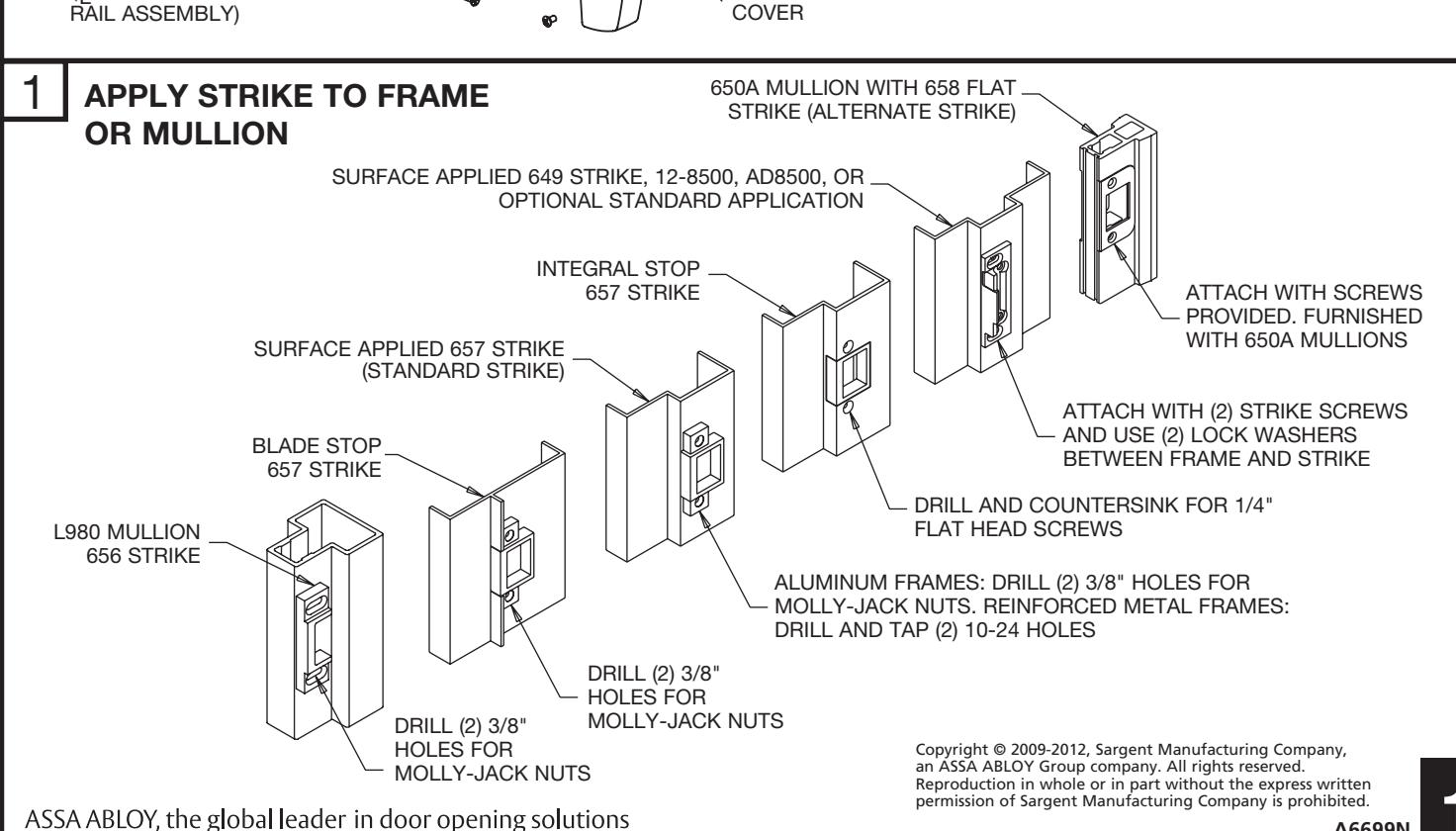

CHASSIS

ARM

STRIKE

SHOWN

HORIZONTAL REFERENCE LINE (€ CHASSIS AND

#657

IMPORTANT: SURFACE OF DOOR WHERE EXIT CAUTION: BEFORE STARTING DEVICE IS TO BE APPLIED MUST BE FLUSH. CLEAR INSTALL MULLION IF USED AWAY ANY RAISED PROJECTIONS TO ALLOW EXIT DOOR SHOULD BE FITTED AND HUNG DEVICE TO REST FLAT ON SURFACE OF DOOR. CHECK BOX LABEL FOR SIZE OF EXIT DEVICE FUNCTION AND DESIGN AVAILABLE STOCK LENGTHS MOUNTING END CAP PLATE Length "E": 32" door Can be cut to fit doors down to 24" wide. Length "F": 36" door Can be cut to fit doors down to 33" wide. RAII Length "J": 42" door ASSEMBLY Can be cut to fit doors down to 37" wide. Length "G": 48" door Can be cut to fit doors down to 43" wide. VERTICAL REFERENCE LINE (C CHASSIS) LOCK DOWN KEY TO OPERATE: - DEPRESS PUSH RAIL;

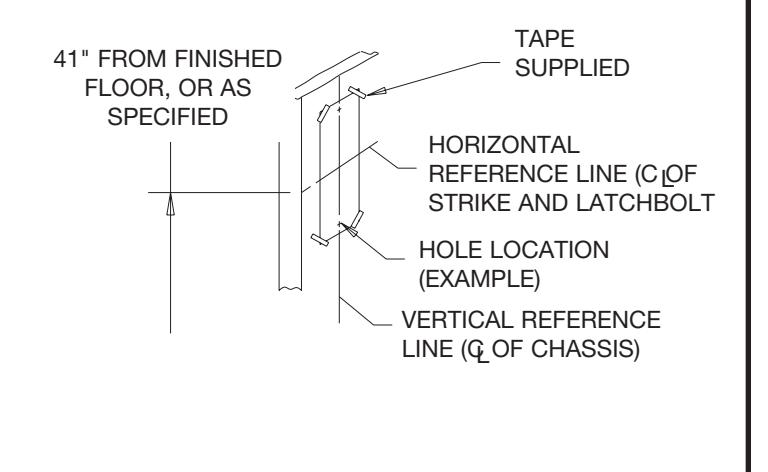

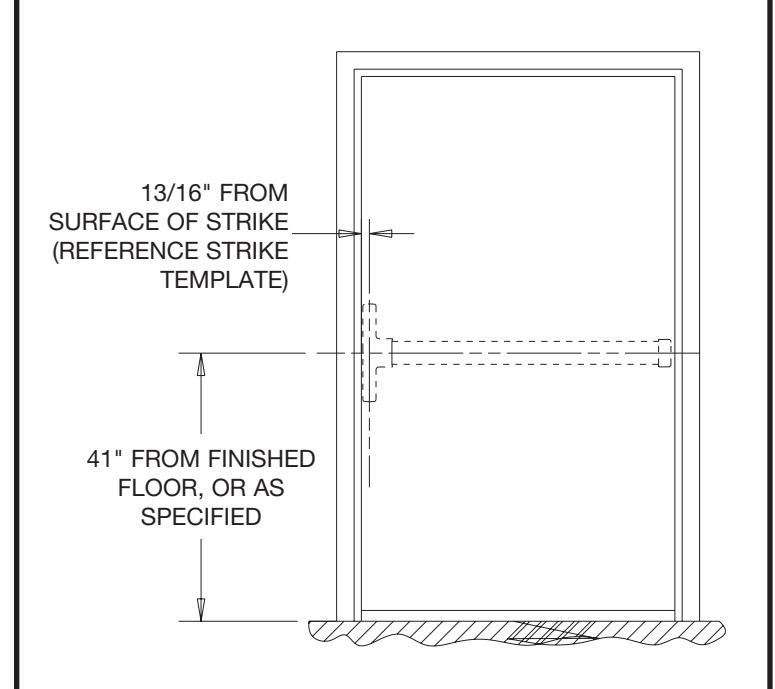

2 MARK VERTICAL AND HORIZONTAL REFERENCE LINES ON DOOR

PREPARE DOOR

3

TAPE TEMPLATE ON INSIDE OF DOOR ALONG REFERENCE LINES. SPOT AND DRILL HOLES. MORTISE HOLES FOR OUTSIDE TRIM, IF REQUIRED.

4 8500 / 12-8500 04, 44, 10, 40 FUNCTIONS

TRIM CYLINDER TAIL FOR 1/4" TO 1/2" PROJECTION THRU DOOR, 04 / 44 FUNCTIONS.

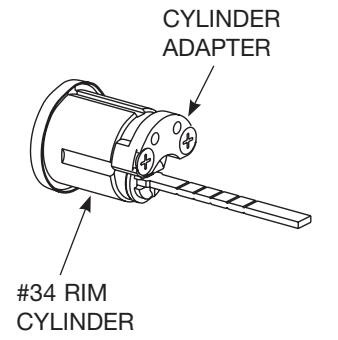

INSTALL CYLINDER ADAPTER ON CYLINDER BEFORE INSTALLING CYLINDER IN DOOR.

10/40 FUNCTIONS: SAME EXCEPT NO CYLINDER.

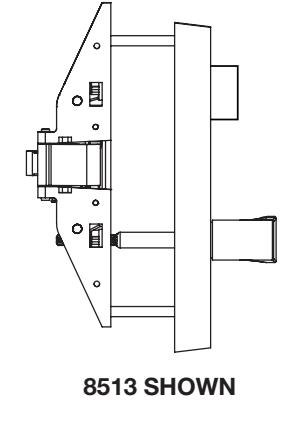

8500 / 12-8500 13, 15, 43, 73, 74 Functions

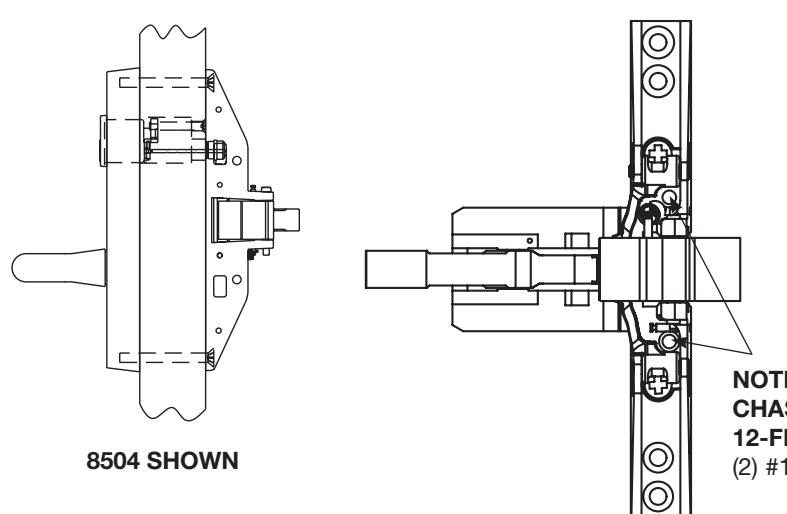

USING VERTICAL AND HORIZONTAL REFERENCE LINES, ATTACH TRIM, OUTSIDE DOOR SURFACE.

THRU-BOLT CHASSIS TO TRIM, INSIDE DOOR SURFACE, TOP AND BOTTOM, AS SHOWN.

NOTE: CHASSIS SCREWS REQUIRED, 12-FIRE RATED DEVICES, AS SHOWN. (2) #10-24 x 1 1/4" PH #8 OV. HD. MACHINE SCREWS

SARGENT

ASSA ABLOY

ASSA ABLOY, the global leader in door opening solutions

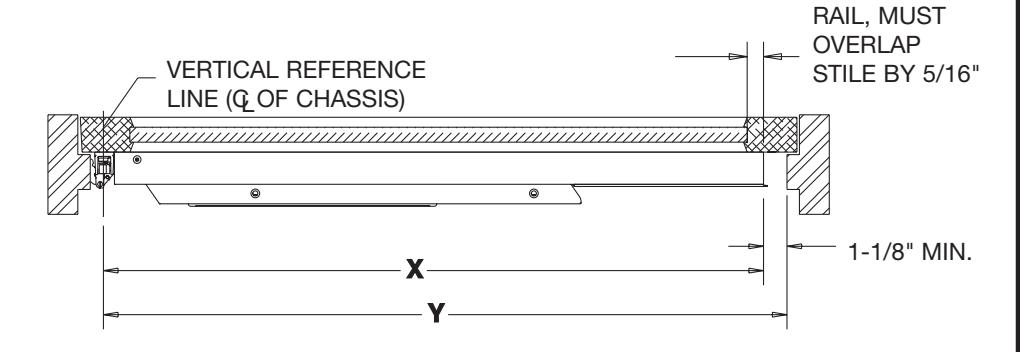

DETERMINE CUT OFF DIMENSION "X" BY SUBTRACTING 1-1/8" FROM DIMENSION "Y". MARK CUT OFF POINT ON MOUNTING RAIL. A

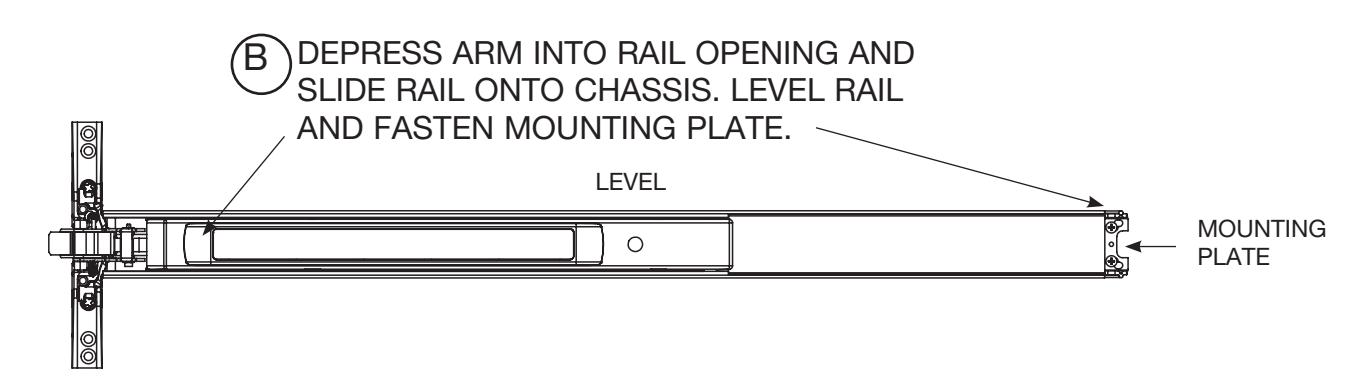

• CHECK BOX LABEL. IF CUTTING IS NOT REQUIRED, PROCEED TO STEP "B".

• IF CUTTING IS REQUIRED, CONTINUE WITH STEP "A".

FOR DOOR WITH STILE

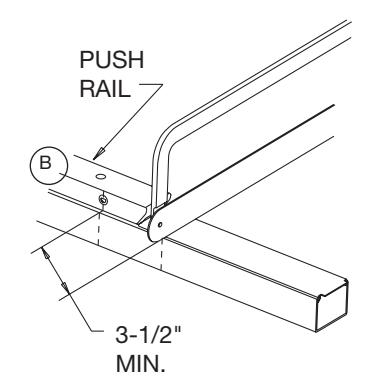

CAUTION DO NOT CUT CLOSER THAN 3-1/2" FROM THE PIVOT PIN IN THE PUSH RAIL

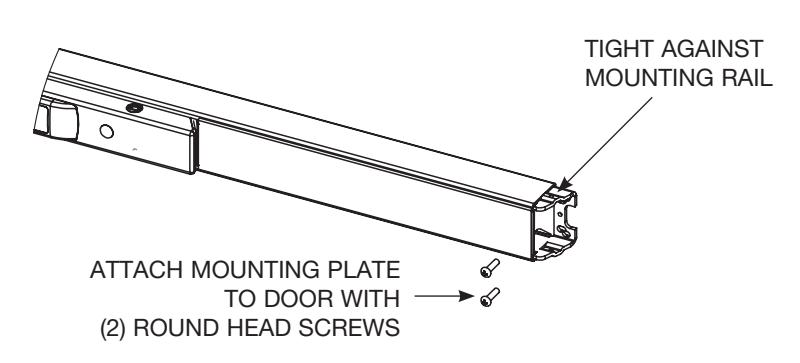

Copyright © 2009-2012, Sargent Manufacturing Company, an ASSA ABLOY Group company. All rights reserved.

A6699N

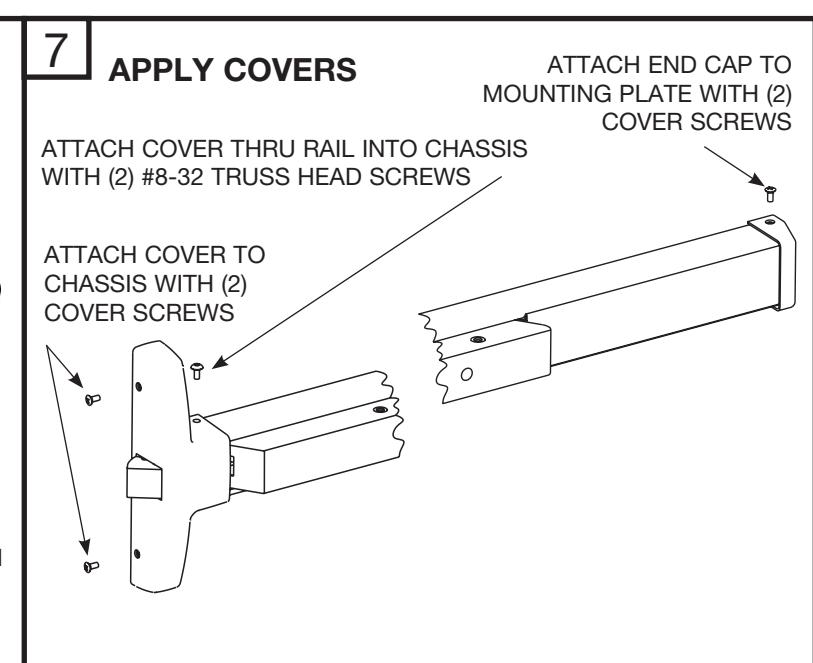

6

(-53) LATCH BOLT MONITERING ADJUSTMENT

Note: The latch bolt switch will come pre-set for the most common applications. If the sensitivity needs to be adjusted, follow the steps below.

  • 1. Loosen screw and nut
  • 2. Rotate switch (up for quicker reaction or down for slower reaction).
  • 3. Tighten screw and nut
  • 4. Check operation
  • 5. Install chassis cover

NOTE: Make sure switch is located on the mounting post and the screw and nut are securely fastened

Using your mobile phone, scan this Microsoft® Tag. Download the free mobile app at http://gettag.mobi

SCREW PACKS AND MISCELLANEOUS PARTS

ITEM QTY. PART No. DESCRIPTION
1 1 565 MOUNTING PACK (END CAP)
2 1 68-2279 MOUNTING PACK (THRU BOLTING, 1-3/4" DOOR)
3 1 68-2280 MOUNTING PACK (THRU BOLTING, 2-1/4" DOOR)
4 2 01-1032 #10-24 x 1 1/4" PHILLIPS #8 OVAL HEAD MACHINE SCREWS
5 1 13-2099 CYLINDER RETAINER PACK
6 1 668 SHIM KIT 668 SHIM KIT, 1/4" THICK
7 1 68-2596 HEX KEY DOGGING KIT
8 1 816 CYLINDER DOGGING KIT
9 1 01-4451 THRU BOLT 1/4"-20 X 2-3/8"
10 1 01-4372 THRU BOLT 1/4"-20 X 2-5/8"
11 1 01-4373 THRU BOLT 1/4"-20 X 2-7/8"
12 1 68-0879 END CAP
13 1 68-0495 CHASSIS COVER
14 1 98-0028 LATCH BOLT SPRING
15 1 809 TOUCH BAR REPLACEMENT KIT
