EL10 Series Hinge

Hinge Model: EL10 Concealed Electric Through Wire Hinge

Hinge Size: 4 1/2" [114.3] x 4 1/2" [114.3]

Hinge Type: Full Mortise 5 Knuckle Ball Bearing, Not Load Bearing

NOTES:

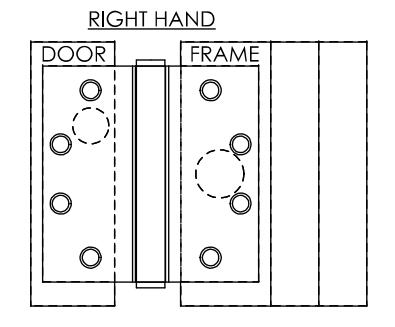

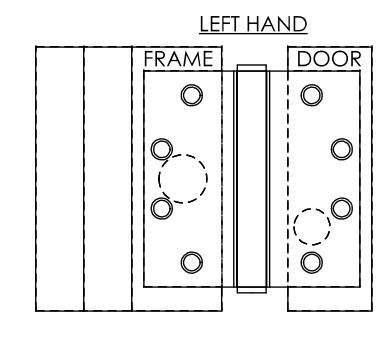

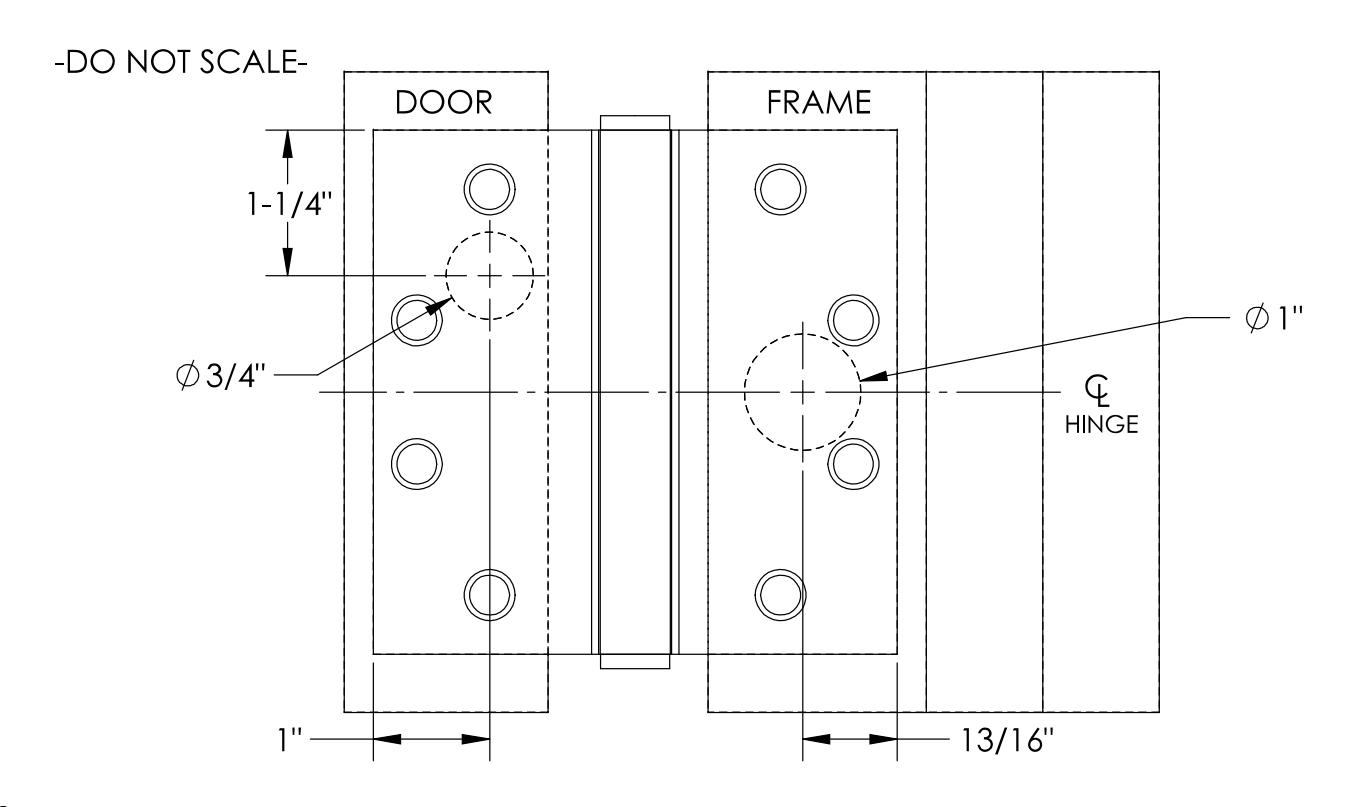

  • 1. DIMENSIONS IN INCHES .
  • 2. HINGES ARE NON-LOAD BEARING AND MUST BE MOUNTED IN THE CENTER POSITION ONLY.
  • 3. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM

TEMPLATE: 81109 - 10 REV. 0 8-29-19
