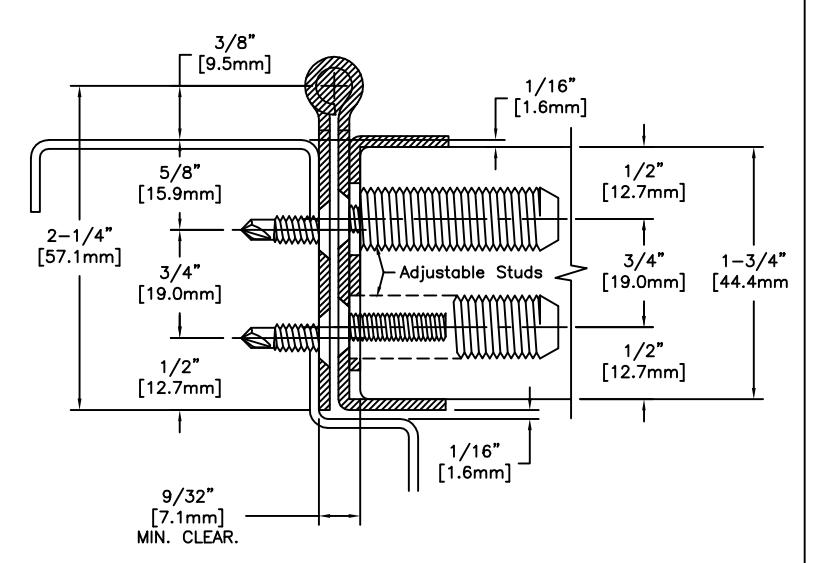

APPLICATION
SCALE: 3/4

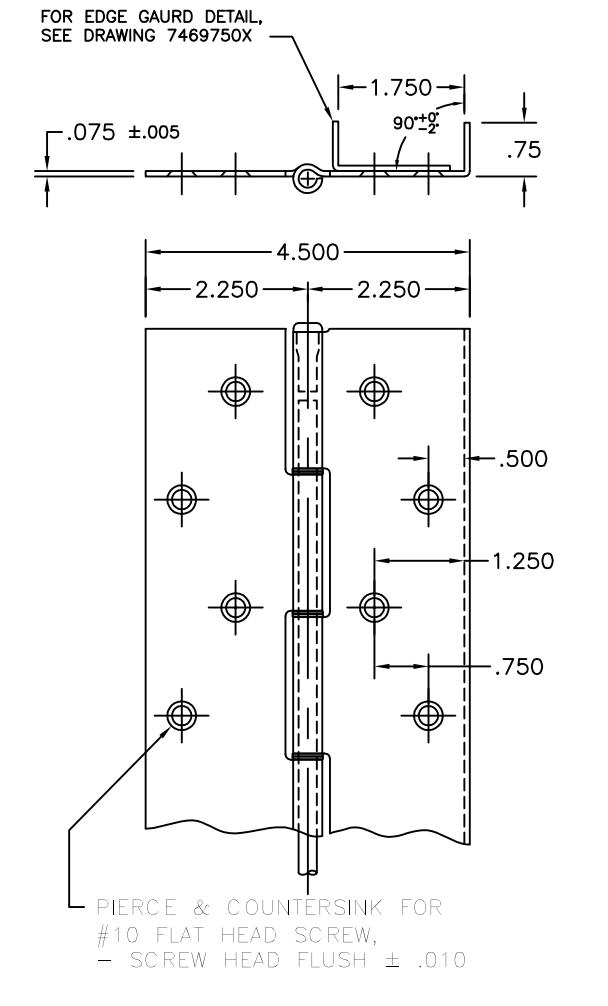

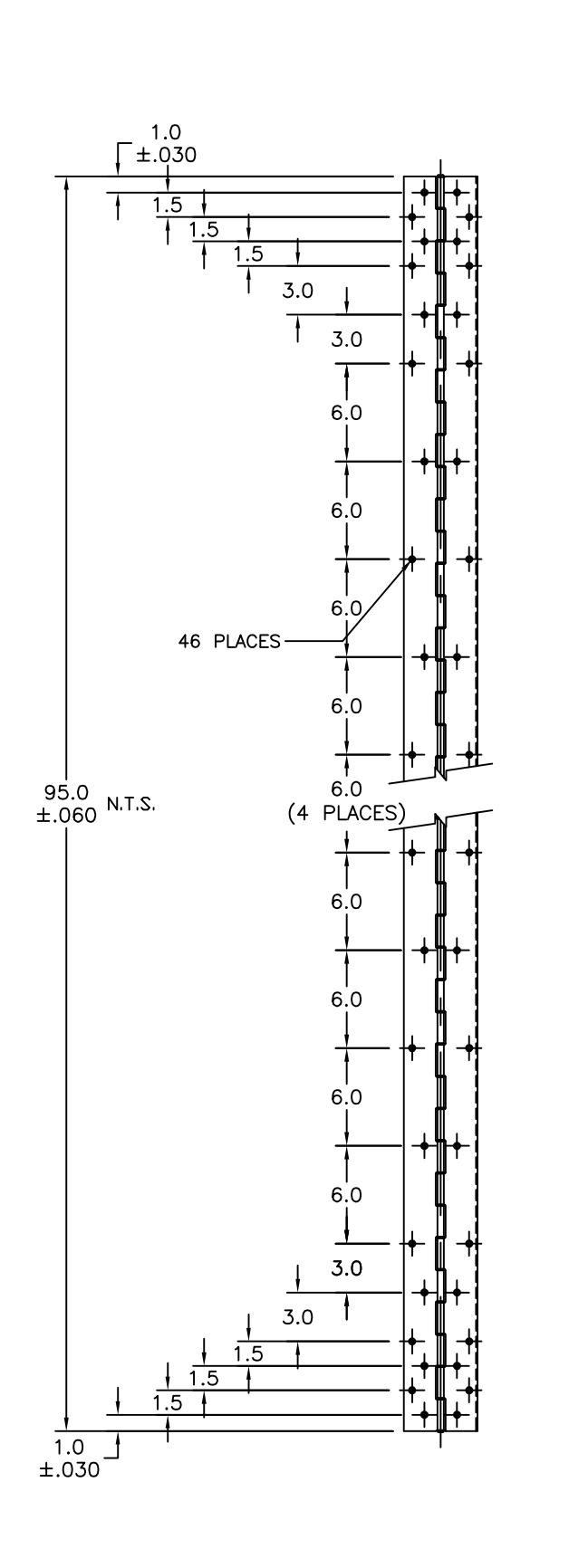

HOLE PATTERN DETAIL
SCALE: 3/8
| DET | OTY | STOCK SIZE
NOTES:
- MATERIAL: .075 STAINLESS STEEL #304-2B FINISH
- ALL DIMENSIONS ARE IN INCHES
- DRAWINGS ARE NOT TO SCALE
- KNUCKLE PATTERN MY VARY
