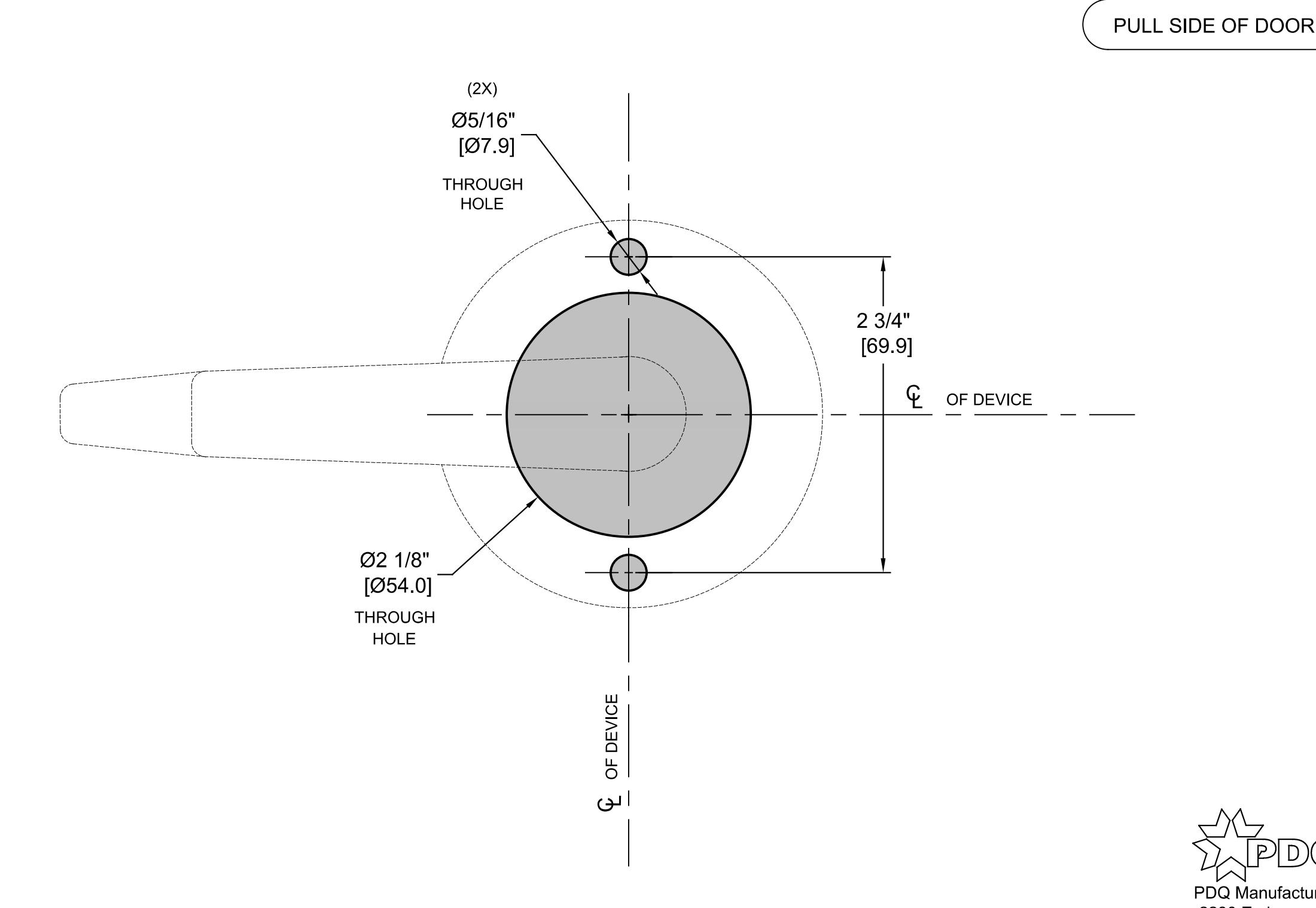

View PDF6S SERIES ALL SECTIONAL TRIM MODELS
FOR 6200 SERIES EXIT DEVICES
TEMPLATE: 629306 REV. 3 1-17-2018
| FOR TRIM MODELS: |
|---|
| 6S09 PHL/IC |
| 6S08 PHL/IC |
| 6S14 PHL |
| 6S02 PHL |
| 6S09 BSN/IC |
| 6S08 BSN/IC |
| 6S14 BSN |
| 6S02 BSN |
| 6S09 MIA/IC |
| 6S08 MIA/IC |
| 6S14 MIA |
| 6S02 MIA |
NOTES:
- 1. VERIFY PRINTED TO SCALE
- 2. DIMENSIONS IN INCHES [MM]
- 3. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERENCE POINTS
- 4. ROSE DIAMETER 3-3/8 [85.7]
- 5. LEVER LENGTH FROM CL DEVICE 4-15/16 [125.7]
PDQ Manufacturing 2230 Embassy Dr. Lancaster, PA 17603 833-273-7832 833-2 PDQTECH www.pdqlocks.com
