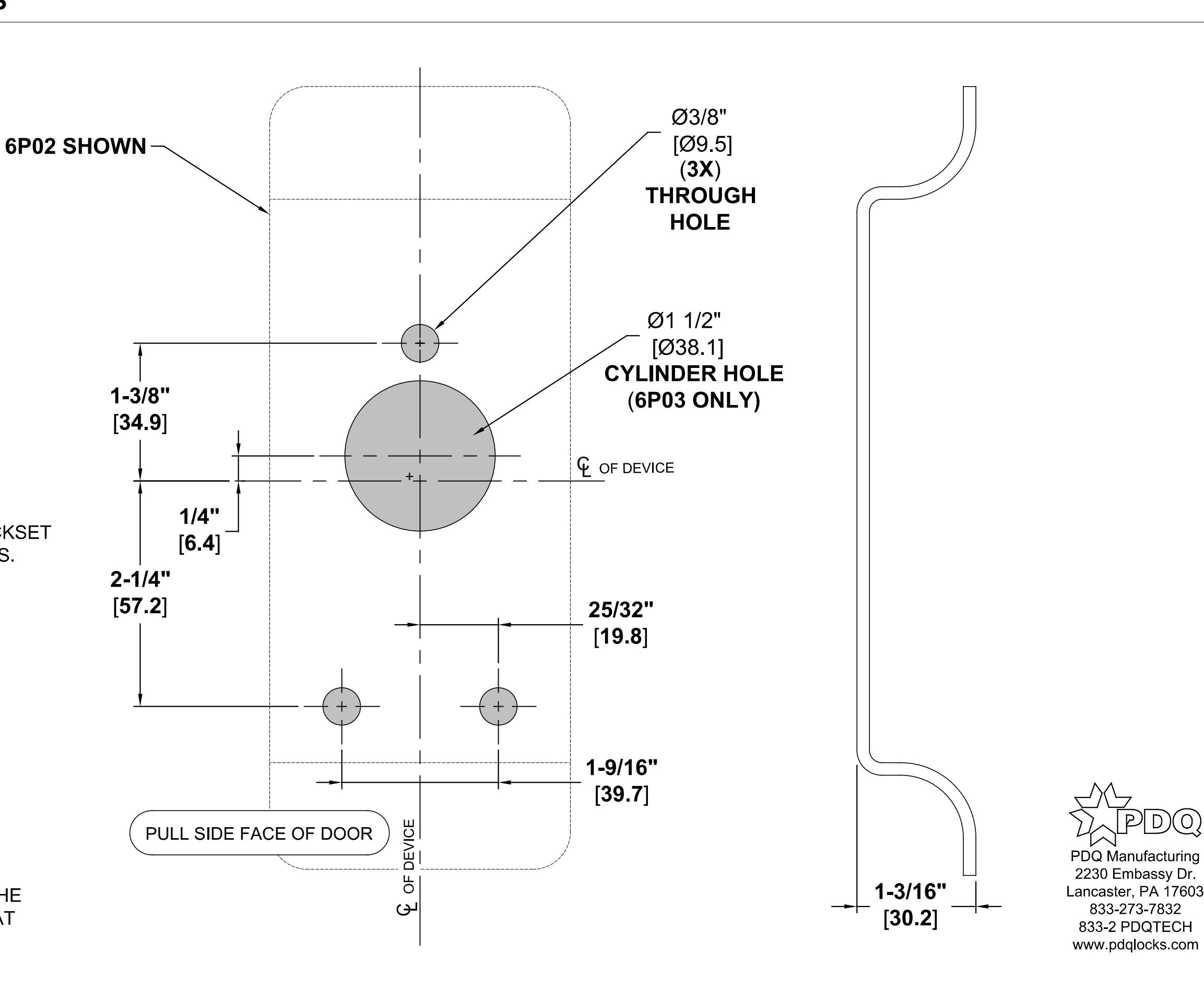

TEMPLATE: 629305 REV. 3 1-29-18

833-273-7832

NOTES:

  • 1. VERIFY PRINTED TO SCALE.
  • 2. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERENCE POINTS.
  • 3. DIMENSIONS IN INCHES [MM]
  • 4. INSTALL & SECURE RIM CYLINDER FURNISHED - (6P02 ONLY)
  • 5. HEIGHT OF PLATE = 9" [228.6] (6P01 ONLY)
  • 6. HEIGHT OF PLATES = 7-13/16" [198.4] (6P02 & 6P03 ONLY)
  • 7. WIDTH OF PLATES = 3" [76.2]
  • 8. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
