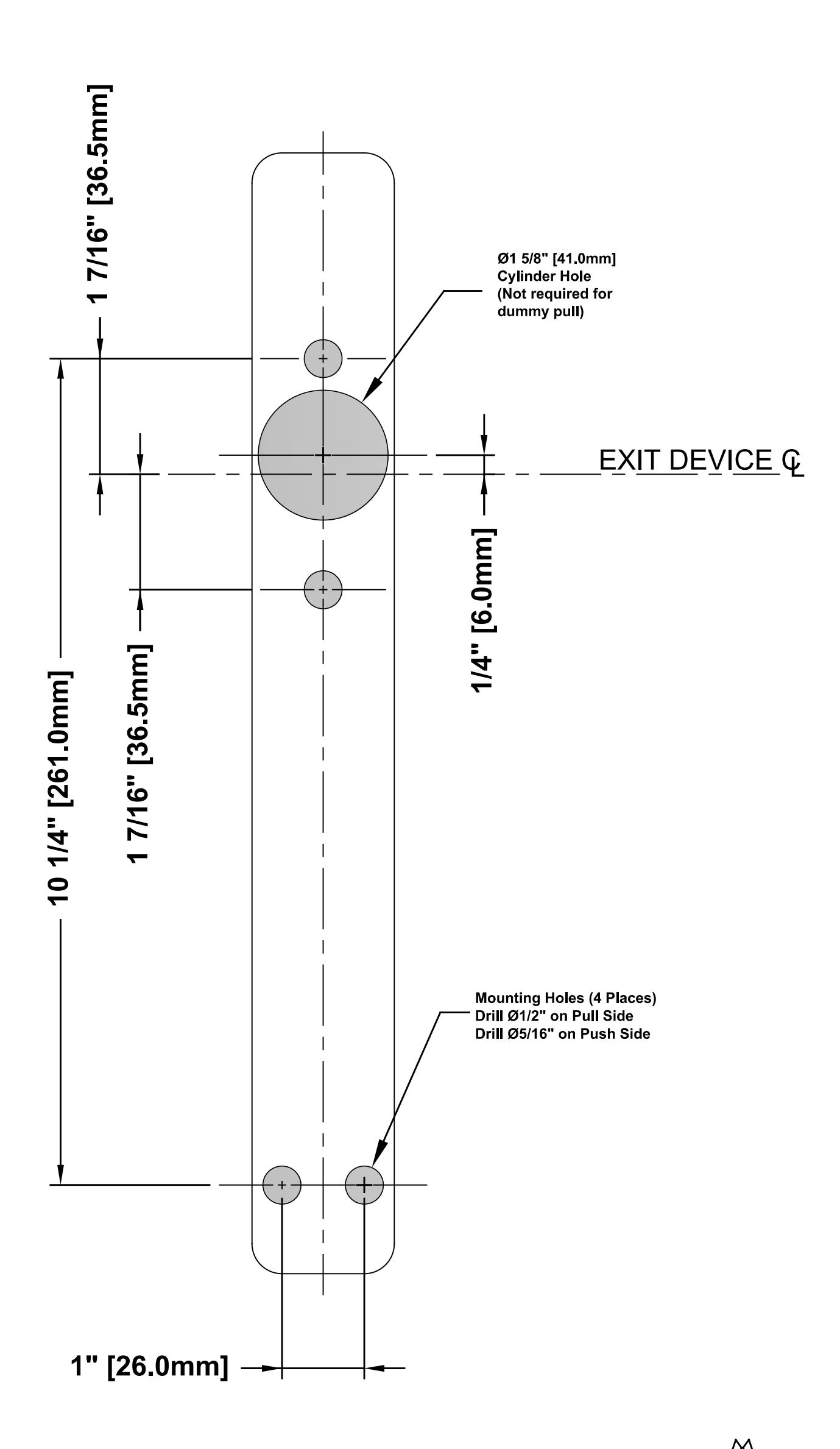

6GN PULL PLATE 6202 CONCEALED VERTICAL ROD ONLY

TEMPLATE: 629329 REV.0 05-04-18

NOTES:

  • 1. NOT PRINTED TO SCALE
  • 2. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERENCE POINTS
  • 3. DIMENSION ARE IN {\rm [MM]}
  • 4. INSTALL & SECURE RIM CYLINDER FURNISHED- 6GNC03/04 ONLY
  • 5. HEIGHT OF PLATE 13-15/16"
  • 6. WIDTH OF PLATE 1-3/4"
  • 7. ALWAYS CHECK PDQ WEBSITE FOR MOST RECENT REVISION AT WWW PDQLOCKS COOM
