6700 SERIES INSTALLATION FOR MORTISE LOCK

NOTE BEFORE MOUNTING PUSH/PULL HANDLES CAM PIN MUST BE ROTATED TO TOUCH THE CORRECT SIDE OF THE HANDLE AND STILL BE ABLE TO ACTIVATE MORTISE LOCK LATCH BY PUSHING OR PULLING ON THE HANDLE.

NOTES

  • 1. TRIM CAN BE MOUNTED UP, DOWN, HORIZONTALLY OR IN ANY COMBINATION.
  • 2. USES STANDARD MORTISE LOCK DOOR PREP.
  • 3. MORTISE LOCK NOT PROVIDED.
  • 4. FOR RETROFIT APPLICATION, VERIFY EXISTING TRIM IS THRU-BOLTED.

INSTALLATION INSTRUCTIONS:

  • 1. INSTALL LOCKBODY ACCORDING TO MORTISE LOCK MANUFACTURER INSTALLATION.

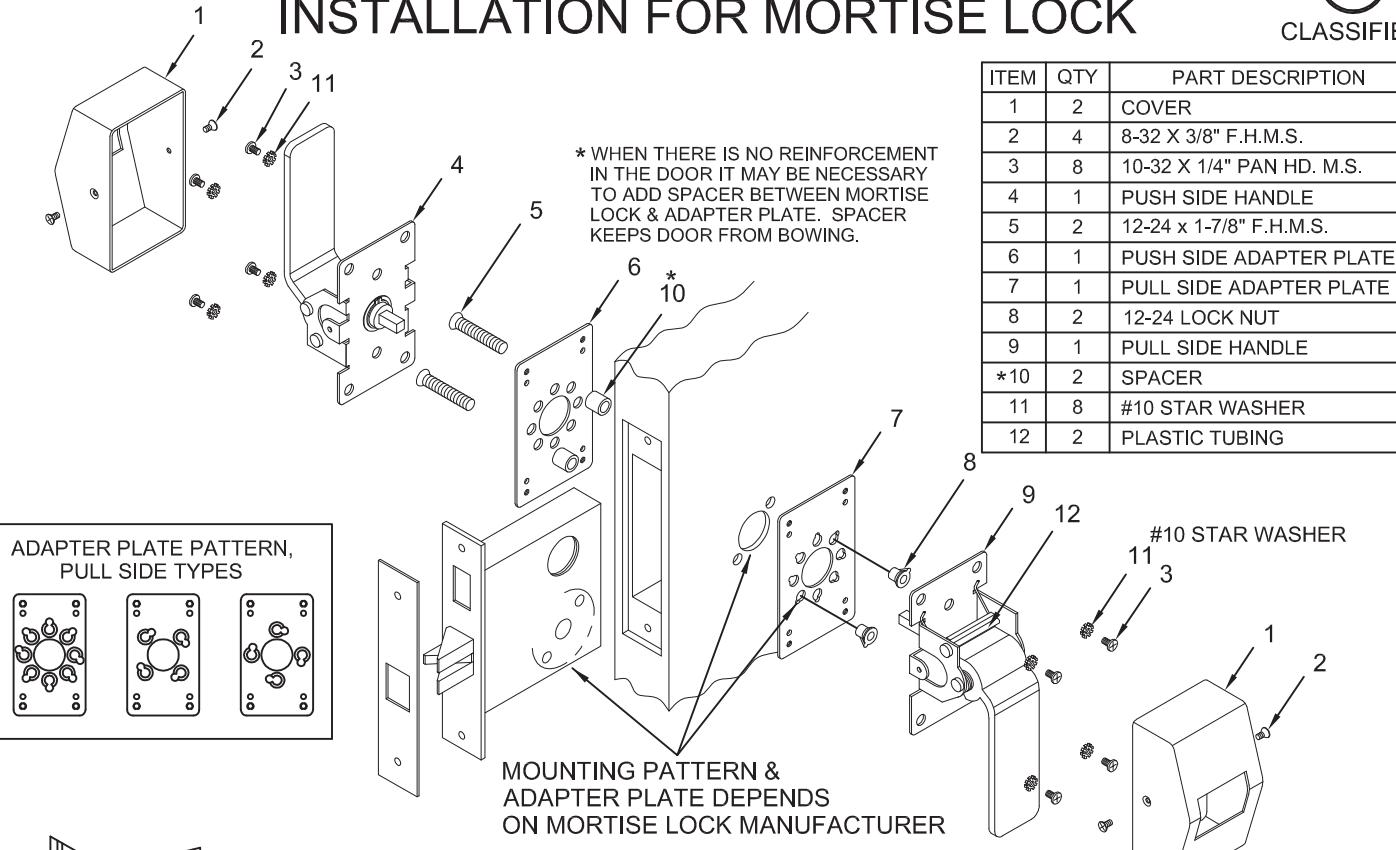

  • 2. INSTALL MOUNTING PLATES: DETERMINE IF TRIM IS TO BE MOUNTED trademarks of their respective companies HORIZONTAL OR VERTICAL. INSERT (2) LOCKNUTS (item 8) THRU PULL SIDE ADAPTER PLATE (item 7) TO MATCH HOLES ON DOOR FACE. THEN PLACE PUSH SIDE ADAPTER PLATE (item 6) ON OUTSIDE OF DOOR AND ATTACH WITH (2) FLAT HEAD SCREWS (item 5). DO NOT OVER TIGHTEN.

3. ASSEMBLE TRIM:

ALITY PROD

International

ELLENT SER

  • A) TEST BOTH HANDLES TO DETERMINE WHICH IS THE PUSH OR PULL TYPE.
  • B) SELECT THE PULL TRIM FIRST. WITH TRIM IN HAND, ROTATE THE CAM ASSEMBLY UNTIL THE CAM PIN STOPS ON THE APPROPRIATE SIDE (SEE DETAIL "A").
  • C) PLACE PULL SIDE HANDLE ON PULL SIDE OF THE DOOR SO THAT SPINDLE ENGAGES WITH THE MORTISE LOCK AND FASTEN WITH (4) PAN HEAD SCREWS (item 3) WITH (4) STAR WASHERS (item 11). TEST PULL SIDE HANDLE (item 9) FOR LATCH RETRACTION. IF LATCH DÒÉS NOT EXTEND. LOOŠEN BÓTH FLÀT HEAD SCREWS (Item 5) TO ADJUST ALIGNMENT.

ABH

6710

6720

6730

6740

6750

6760

6770

MODEL#

USED WITH OTHER

MANUFACTURER

Best, Falcon, Marks

Corbin/Russwin

Brand names are trademarks or registered

Schlage

Sargent

PDQ

Arrow

Yale

  • D) MOUNT THE PUSH SIDE HANDLE (item 4) USING THE SAME METHOD.
  • E) TEST LOCK FOR PROPER OPERATION.
  • F) PLACE COVER (item 1) OVER PUSH/PULL TRIMS AND SECURE WITH (2) FLAT HEAD SCREWS (item 2) ON EACH SIDE.

PATENT No. 6,196,599 & 5,730,478

6700 INSTALLATION-04.DWG

6700

door closers inc

www.intldoorclosers.com

East: 800-225-6737 West: 800-544-4422

REVISED 05-17-11
