6600 SERIES INSTALLATION FOR MORTISE LOCK

NOTES

1. TRIM CAN BE MOUNTED UP, DOWN, HORIZONTALLY OR IN ANY COMBINATION.

  • 2. USES 6600 SERIES MORTISE LOCK DOOR PREP.
  • 3. CYLINDER LOCK NOT PROVIDED.

INSTALLATION INSTRUCTIONS:

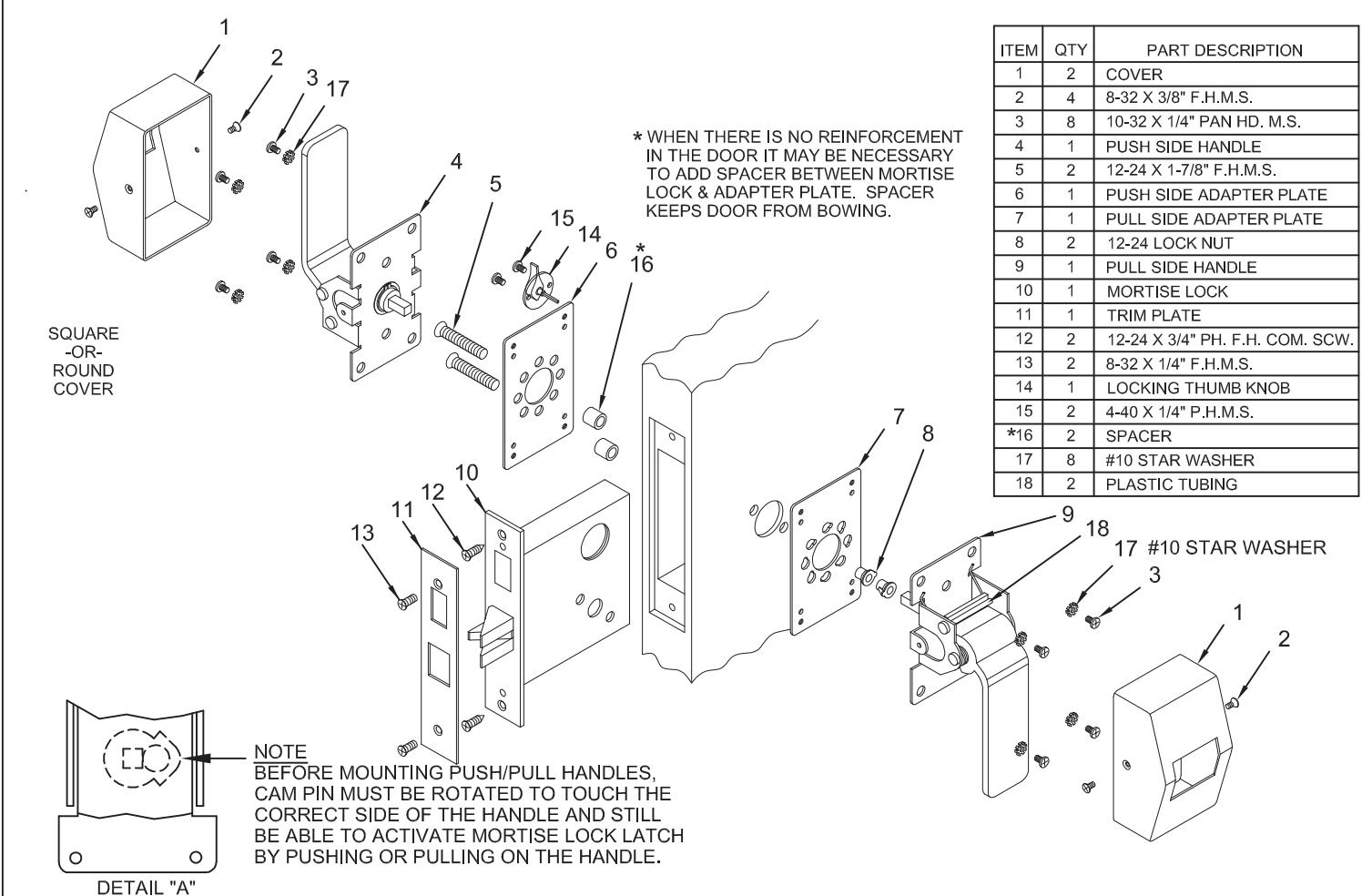

  • 1. INSTALL MORTISE LOCK (item 10) USING (2) FLAT HEAD COMBINATION SCREWS (item 12). THEN MOUNT THE TRIM PLATE (item 11) USING (2) FLAT HEAD SCREWS (item 13).
  • 2. INSTALL MOUNTING PLATES: DETERMINE IF TRIM IS TO BE MOUNTED HORIZONTAL OR VERTICAL. INSERT (2) LOCKNUTS (item 8) THRU PULL SIDE ADAPTER PLATE (item 7) TO MATCH HOLES ON DOOR FACE. THEN PLACE PUSH SIDE ADAPTER PLATE (item 6) ON OUTSIDE OF DOOR AND ATTACH WITH (2) FLAT HEAD SCREWS (item 5). DO NOT OVER TIGHTEN.
  • 3. ASSEMBLE TRIM:
    • A) TEST BOTH HANDLES TO DETERMINE WHICH IS THE PUSH OR PULL TYPE.
    • B) SELECT THE PULL TRIM FIRST. WITH TRIM IN HAND, ROTATE THE CAM ASSEMBLY UNTIL THE CAM PIN STOPS ON THE APPROPRIATE SIDE (SEE DETAIL "A").
    • C) PLACE PULL SIDE HANDLE ON PULL SIDE OF THE DOOR SO THAT SPINDLE ENGAGES WITH THE MORTISE LOCK AND FASTEN WITH (4) PAN HEAD SCREWS (item 3) WITH (4) STAR WASHER (item 17). TEST PULL SIDE HANDLE (item 9) FOR LATCH RETRACTION. IF LATCH DOES NOT EXTEND. LOOSEN BOTH FLAT HEAD SCREWS (item 5) TO ADJUST ALIGNMENT.
  • D) MOUNT THE PUSH SIDE HANDLE (item 4) USING THE SAME METHOD.
  • E) TEST LOCK FOR PROPER OPERATION.
  • F) PLACE COVER (item 1) OVER PUSH/PULL TRIMS AND SECURE WITH (2) FLAT HEAD SCREWS (item 2) ON EACH SIDE.
  • 4. IF PROVIDED INSTALL LOCKING THUMB KNOB (item 14) USING (2) PAN HEAD SCREWS (item 15).
