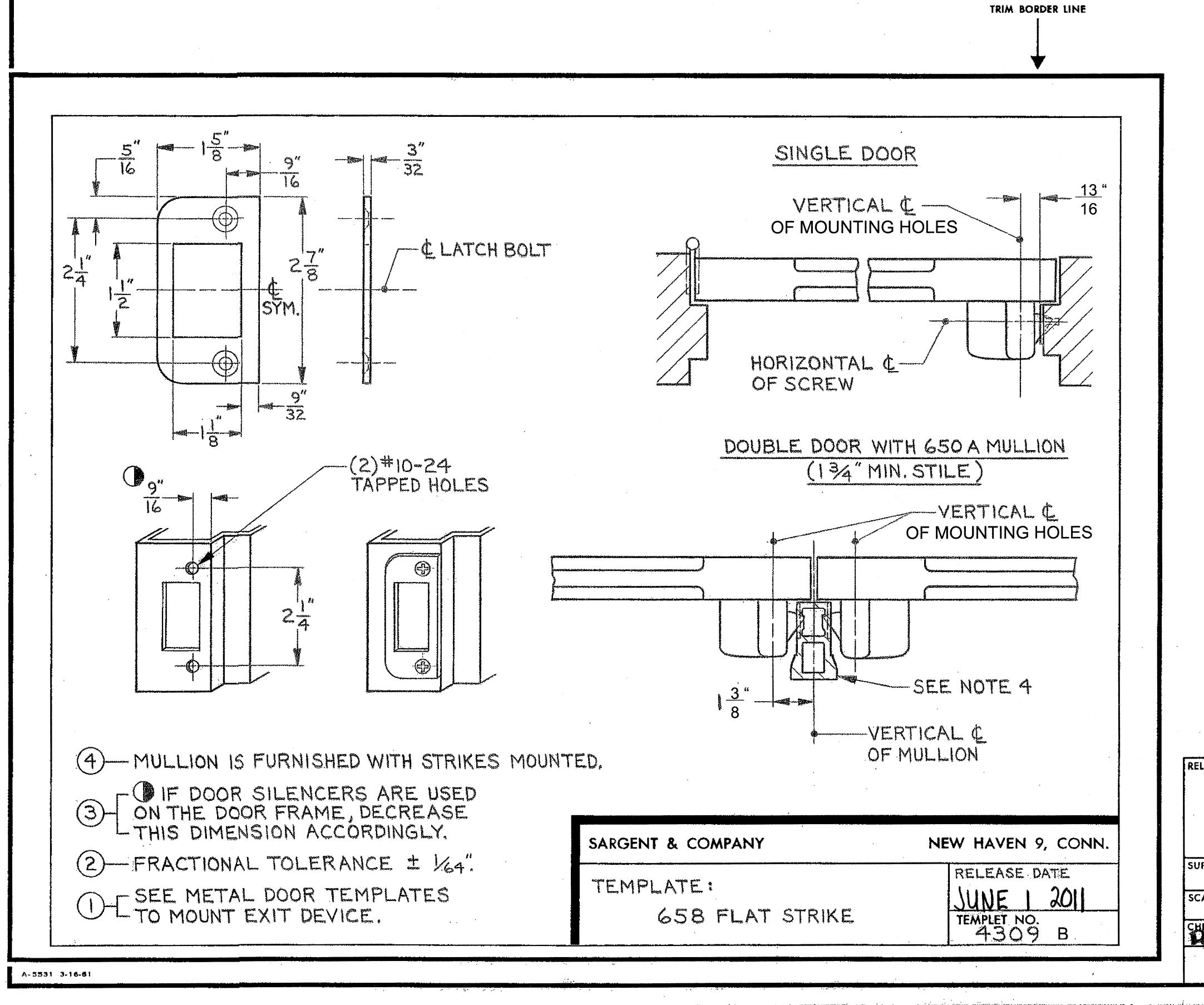

658 Strike used with 650A Mullion
Open the original PDF document
View PDF
| В |
REVISED PER PCP 11-0268
1. CENTER LINE OF MOUNTING HOLES WAS CENTER LINE OF CHASSIS 2. 1-3/8" WAS 1-1/4" & 13/16" WAS 3/4" |
JHG
5/17/11 |
|
| A | ORIGINAL RELEASE | 8-31-83 | |
| SYM | REVISIONS | APPR'D. | |
| EASE | 41.5 | ||
| 8-31-83 | APPROVALS | ||
| ERSEDES DWG. | ART. 6500 EXIT DEVICE | ||
| DRAWN FRM | METAL FRAME TEMPLATE | ||
| DO NOT SCALE DRAWING | u | AVEN, CONN. DWG. NO. 4309 |
Rev.
B |
