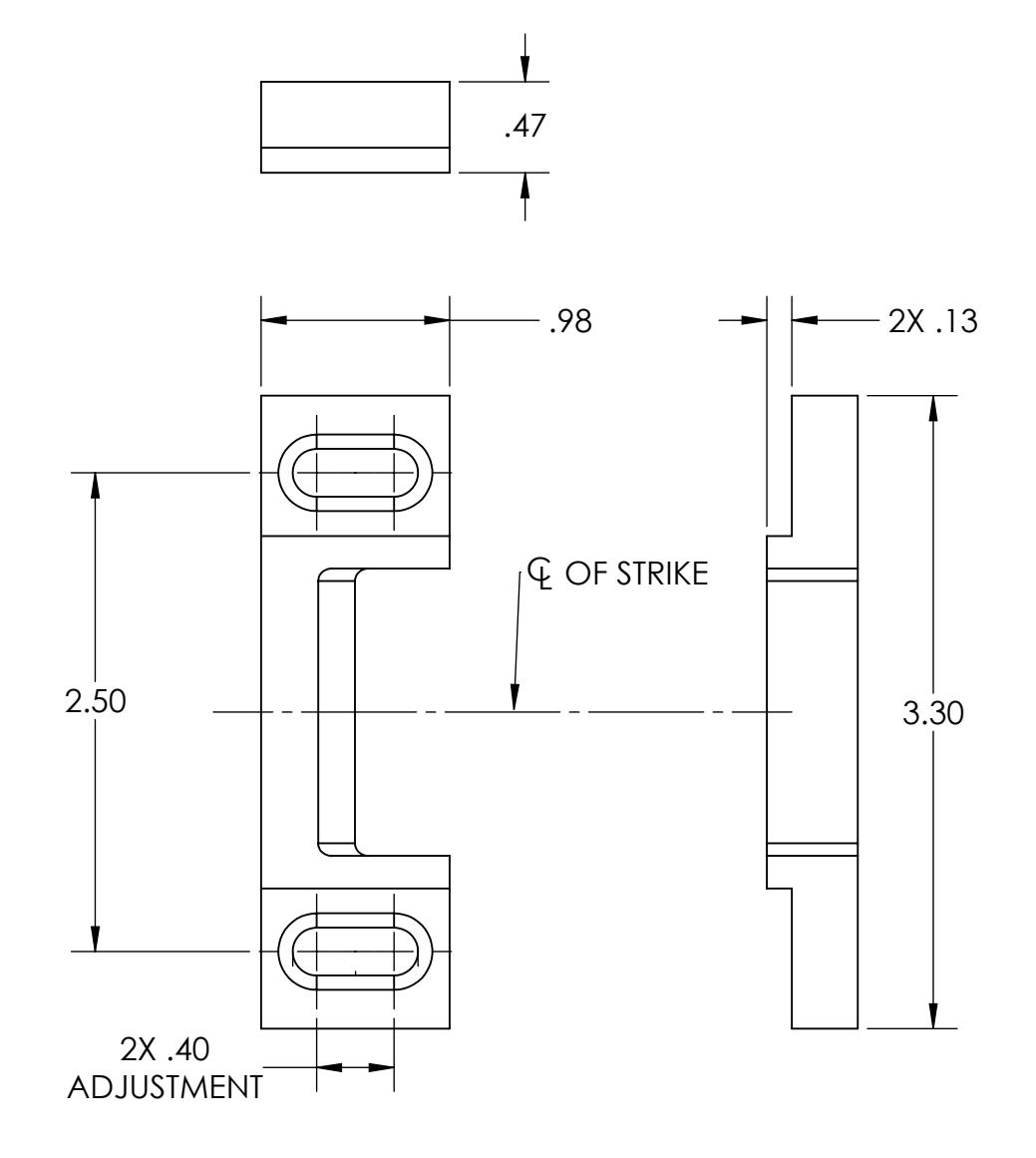

656 STRIKE TEMPLATE FOR MULLION APPLICATIONS
Open the original PDF document
View PDF

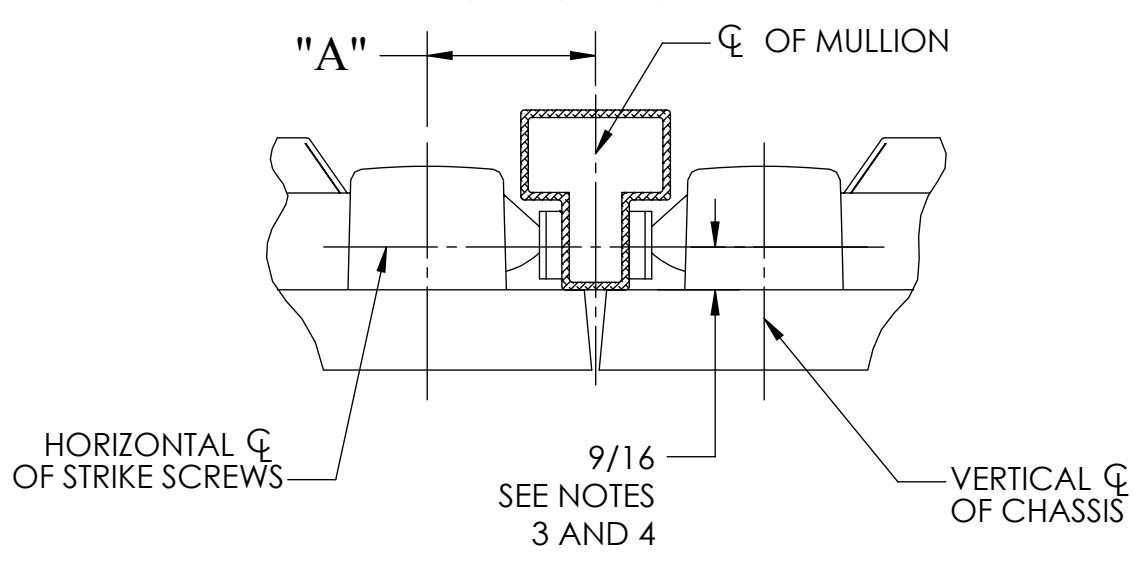

| ALUMINUM MULLION | ||
|---|---|---|
| REQUIRED BACKSET | ||
| EXIT DEVICE |
BACKSET
"A" |
|
|
2800, 3800
5100, 5800 8800, 9800 |
2 3/4" | |
| 6500, 8500 | 2" | |

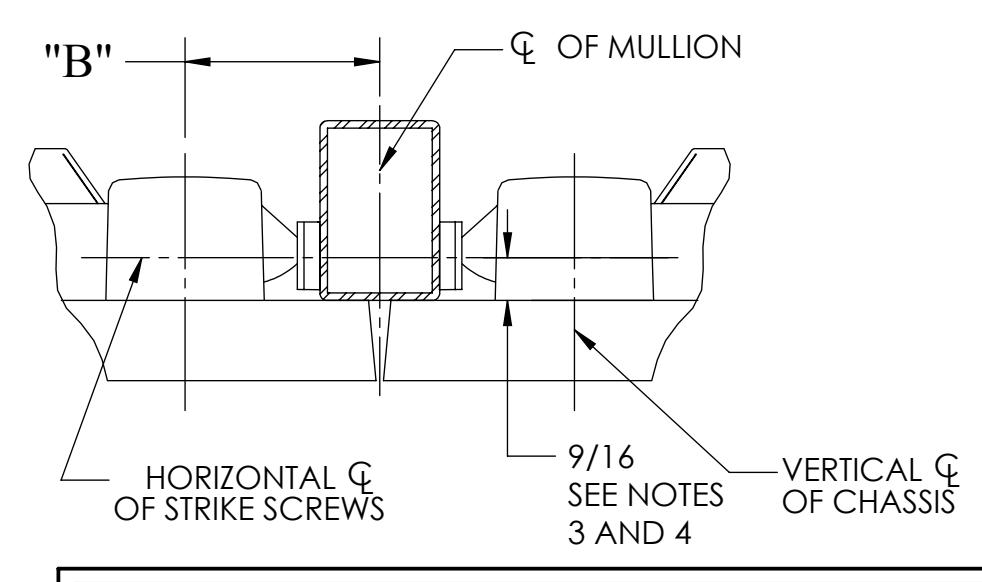

| STEEL MULLION | |
|---|---|
| REQUIRED BACKSET | |
| EXIT DEVICE |
BACKSET
"B" |
|
2800, 3800
5100, 5800 8800, 9800 |
3 1/8" |
| 6500, 8500 | 2 3/8" |
ALUMINUM MULLION APPLICATIONS
980, L980, 980A, L980A
STEEL MULLION APPLICATIONS
EL-980, 980S, L980S
SARGENT ASSA ABLOY
Sargent Manufacturing Company 100 Sargent Drive New Haven, CT 06511
DOOR MANUFACTURERS TEMPLATE: 656 STRIKE DOUBLE DOOR/MULLION APPLICATIONS
RELEASE DATE 18 APRIL 2018 TEMPLATE NO.
4715 B
- TOLERANCES: FRACTIONAL ±1/64", DECIMAL ±.015. SEE APPROPRIATE DOOR MANUFACTURERS TEMPLATE TO MOUNT EXIT DEVICE.
- IF DOOR SILENCERS ARE USED ON THE FRAME, DECREASE THIS DIMENSION BY SILENCER HEIGHT. IF "GLASS BEAD" SHIMS ARE USED, INCREASE THIS DIMENSION BY SHIM HEIGHT (1/8" PER SHIM USED).
