615 Template T615-Rev01
Open the original PDF document
View PDF

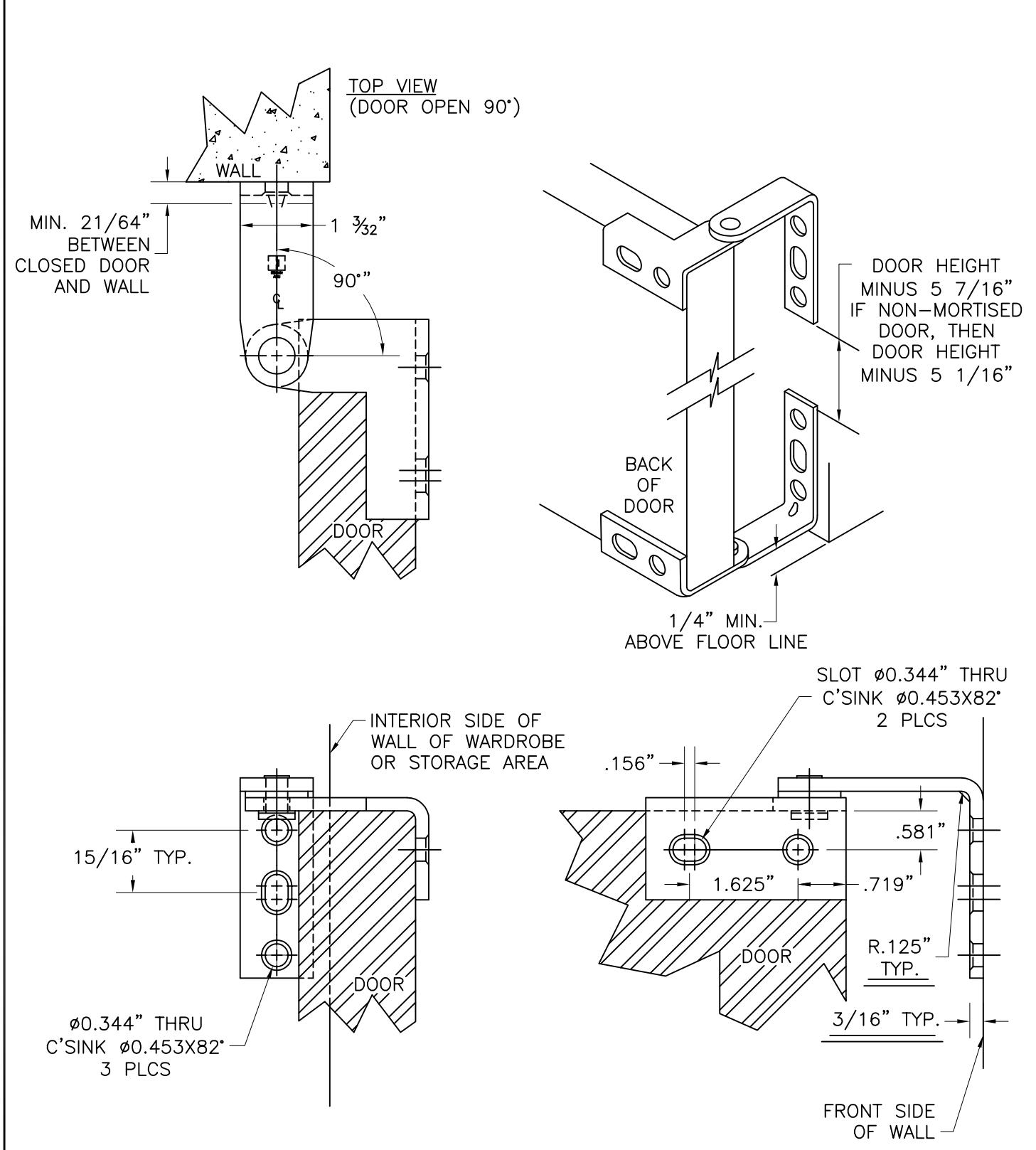

NOTE:
- 1. DOOR SHOWN MOUNTED RIGHT HANDED.
- 2. (10)#12 X 1-1/4FPH SCREWS TO BE POLYBAGGED.
- 3. ÙSÉ THIS TEMPLATE IN CONJUNCTION WITH THE INSTALLATION INSTRUCTIONS, PREDRILLING ONLY FOR THE SLOTTED HOLES.
| HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. | DESCRIPTION: HEAVY DUTY PIVOT | ||||
|---|---|---|---|---|---|
| HAGER COMPANIES | NO. | REVISION | BY | DATE | PART NO. |
|
St. Louis, MO 63104
1-800-325-9995 |
1 | ECO CT05023 | DMH | 8-1-05 | 615 |
