HAGER
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| - | FOR COMPUTER | 03/21/06 | = |
| 01 | HOLE PATTERN UPDATE | 4/22/2009 | MAM |
| 02 | UPDATED DOOR WEIGHT | 5/20/2013 | MAM |
NOTES: MAXIMUM DOOR THICKNESS WITH CHAMFER - 1-1/2" [38.1]
MAXIMUM DOOR THICKNESS - 1-3/8" [34.9]
MINIMUM DOOR THICKNESS - 1-1/8" [28.6]
DOOR - 90LBS. OR LESS
3 HINGES PER DOOR
DO NOT SCALE DRAWING

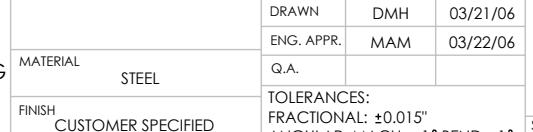

TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ± 1° B SIZE DI THREE PLACE DECIMAL: ±0.001" THREE PLACE DECIMAL: ±0.004" SCALE: 1

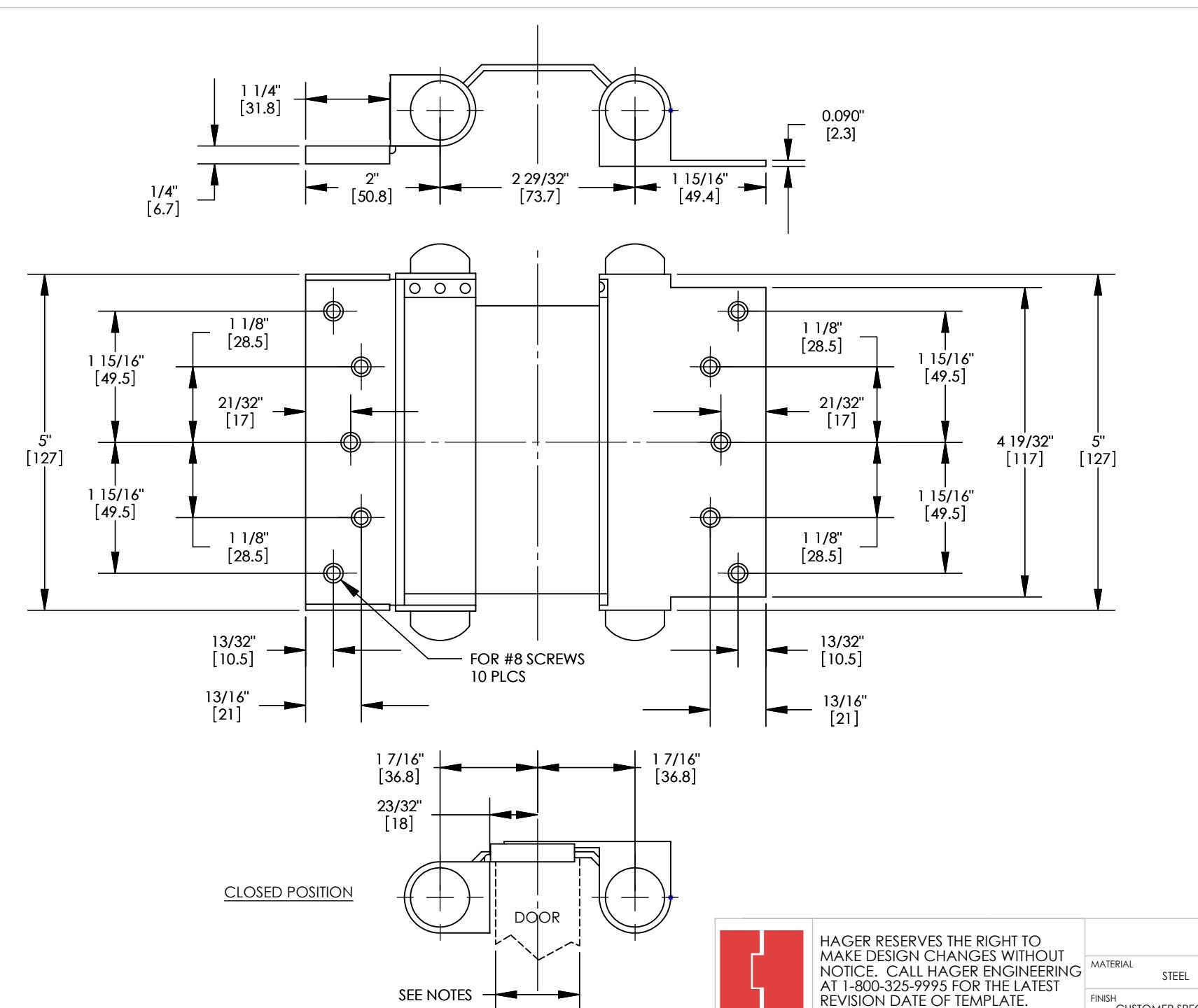

1303 5" DOUBLE ACTING SPRING HINGE TEMPLATE
| SIZE | DWG. NO. | T-CT00044 | O2 | |-----------------------------------
