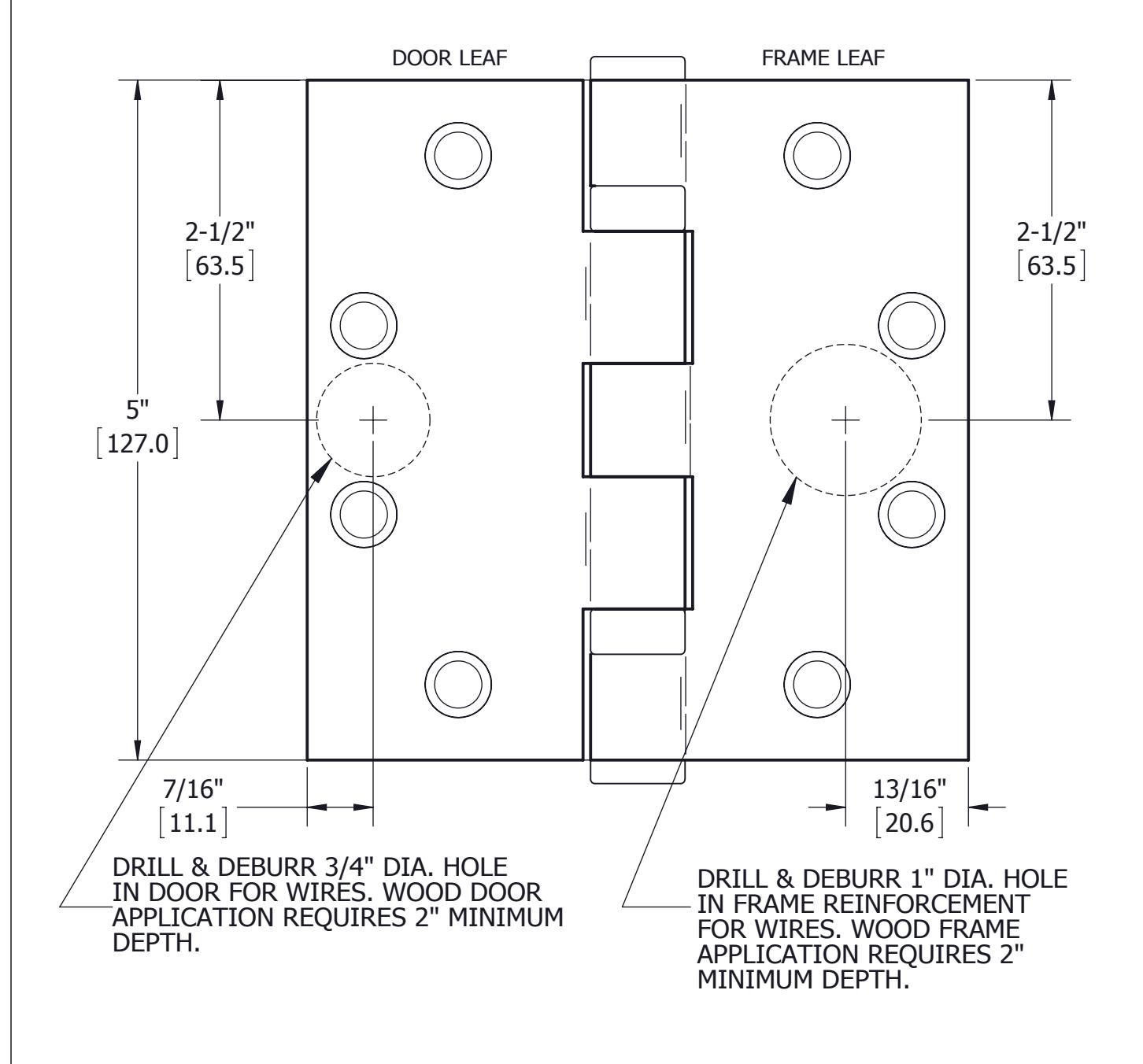

5" 5 KNUCKLE ETW HINGE TEMPLATE

MODELS ETW2-22, ETW4, ETW6 & ETW8 CONCEALED ELECTRIC THROUGH WIRE HINGES

FOR USE WITH HAGER 5.0" FULL MORTISE 5-KNUCKLE STANDARD AND HEAVY WEIGHT HINGES

LEGACY TEMPLATE NO: T526 DRAWING NO: T-CT00078

REV: - REV DATE: 9/2012 SHEET 1 OF 1
