5935 (5100) Extra Clearance Bracket I-CL00276-Rev02
Open the original PDF document
View PDF
| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| 01 | ORIGINAL RELEASE | 2/11/2010 | |
| 02 | ADDED TOP RAIL NOTE | 11/10/2011 |
Screw pack contains:
5 pcs 1/4" x 1-1/2" self-taping & drilling flat head wood screw 5 pcs 1/4"-20 x 1-1/2" self-taping & drilling flat head metal screw

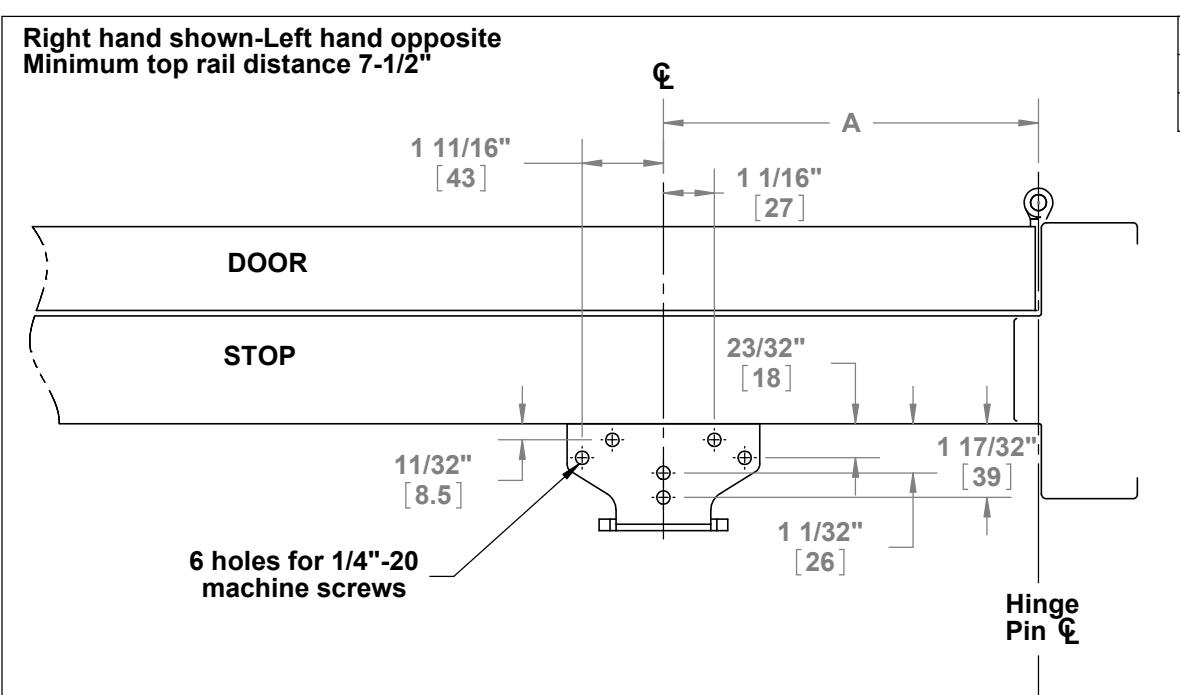

| Opening | Dimension 'A' | Dimension 'B' |
|---|---|---|
| up to 90° | 11-1/2" (292mm) | 9-1/2" (241mm) |
| 90° to 120° | 10" (254mm) | 8" (203mm) |
| 120° to 180° | 7-7/8" (200mm)* | 6-1/2" (165mm) |
* Door/Wall/Hardware/Jamb conditions permitting. **This dimension is always from the same surface that the drop bracket is mounted.
2/9/2010
THREE PLACE DECIMAL: ±0.004"

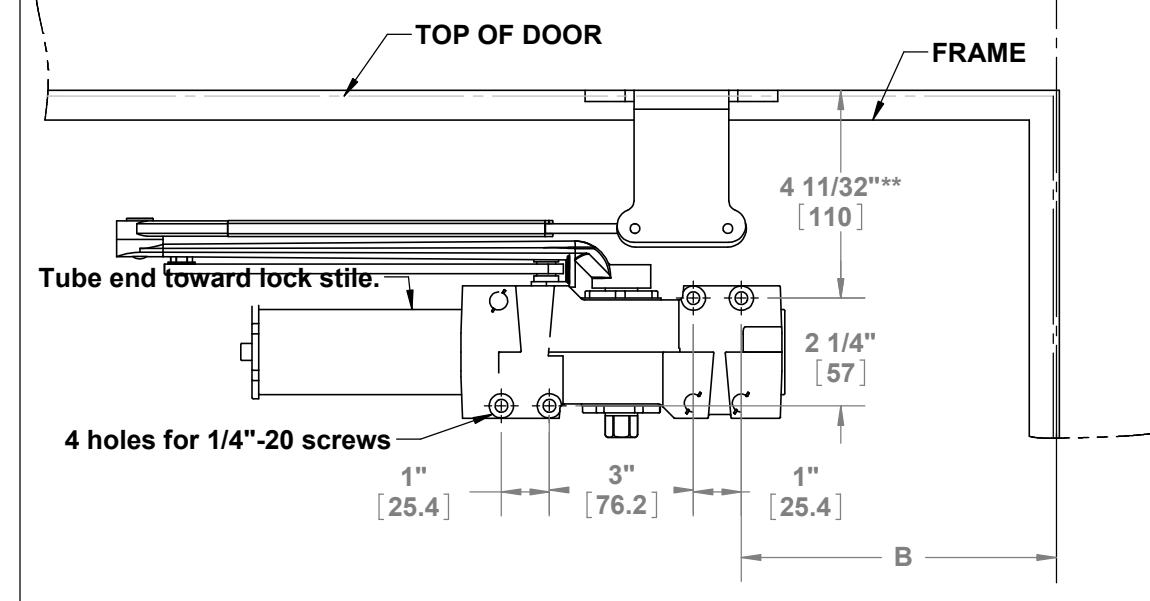

Reference 5100 closer instructions for further closer installation detail.
PROPRIETARY & CONFIDENTIAL THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE
PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION HAGER® INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
DRAWN FNG. APPR MATERIAL Material <not specified> TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01"
DO NOT SCALE DRAWING

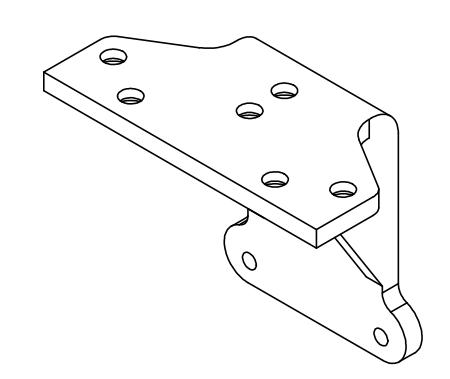

EXTRA CLEARANCE BRACKET
DWG. NO. 02 I-CL00276 SCALE:1:4 WEIGHT: SHEET 1 OF 1
5935(5100)
