5923 Drop Plate Template s-cl00198-template
Open the original PDF document
View PDF| REVISIONS | ||||
|---|---|---|---|---|
| REV | ′ . | DESCRIPTION | DATE | APPROVED |
| 1 | ECO CL06010 | 6/23/2006 | ||
| 2 | UPDATED DIMENSIONS | 7/11/2006 | ||
| 3 | ECO CL07002 | 4/11/2007 | ||
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. DO NOT SCALE DRAWING
DRAWN DMH 06/23/06 ENG. APPR MATERIAL Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° CUSTOMER SPECIFIED TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"

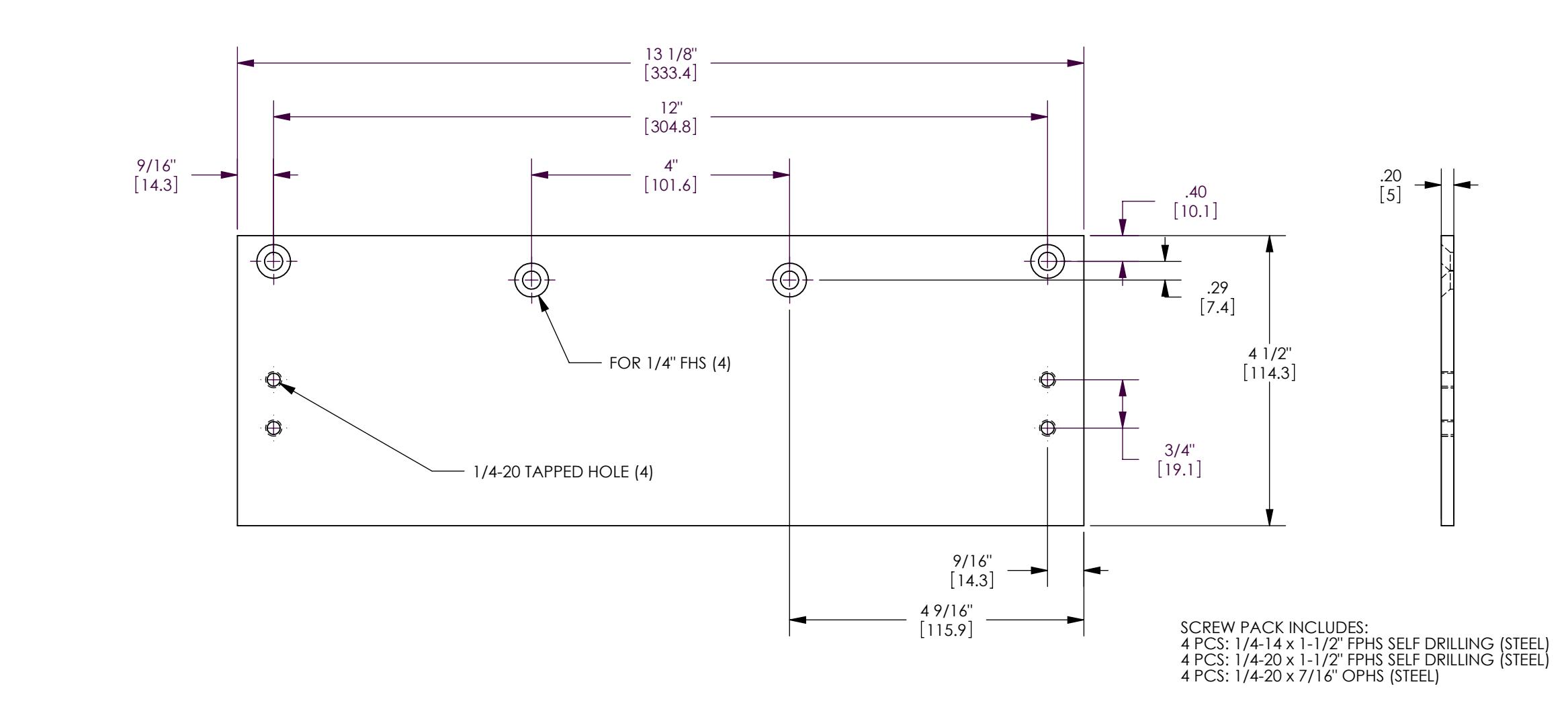

5923 DROP PLATE
SIZE DWG. NO. - 01· S-CL00198 SCALE:1:2 WEIGHT: 3.21 SHEET 1 OF 1
