5922 Drop Plate Template t-cl00012-template
Open the original PDF document
View PDF| REVISIONS | ||||
|---|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED | |
| 01 | UPDATED DIMENSIONS & ADDED SCREW PACK INFO | 9/18/2006 | ||
| Opening | Dimension "A" |
|---|---|
| To 100° | 7-1/2" (191mm) |
| 100° to 130° | 6" (152mm) |
| over 130° | 4-1/2" (114mm) |
- RIGHT HAND DOOR SHOWN, LEFT HAND OPPOSITE.
- USE STANDARD ROD FOR REVEAL UP TO 4". USE LONG ROD FOR REVEALS FROM 4" UP TO 6 3/4".
SCREW PACK INCLUDES:
4PCS. 1/4-14 X 1-1/2" SELF TAPPING FLAT HEAD WOOD SCREW 4PCS. 1/4-20 X 1-1/2" SELF TAPPING MACHINE SCREW 4PCS. 1/4-20 X 7/16" FLAT HEAD MACHINE SCREW
| HAGER' |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
Material <not specified> FINISH per order
DRAWN DMH 9/11/06 ENG. APPR. MAM 09/25/06 Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1°
TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"

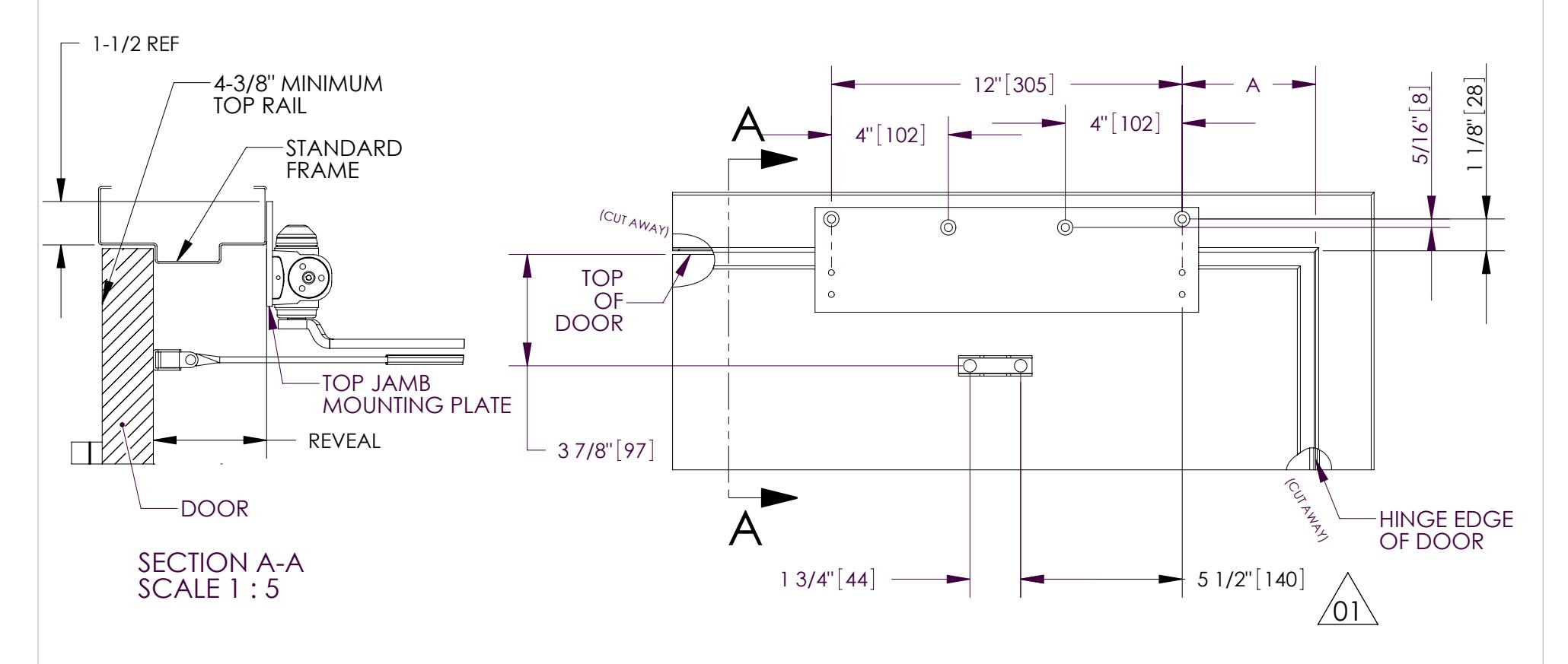

5922 Top Jamb Mounting Plate Template
SIZE DWG. NO. REV. T-CL00012 Α SCALE:1:6 WEIGHT: -SHEET 1 OF 1
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
DO NOT SCALE DRAWING
