5919_5916 Narrow Top Rail PA Mtg Plate Template – T-CL0006-Rev01
Open the original PDF document
View PDF
- LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
- DO NOT USE THIS TEMPLATE WITH HEAVY DUTY ARMS.

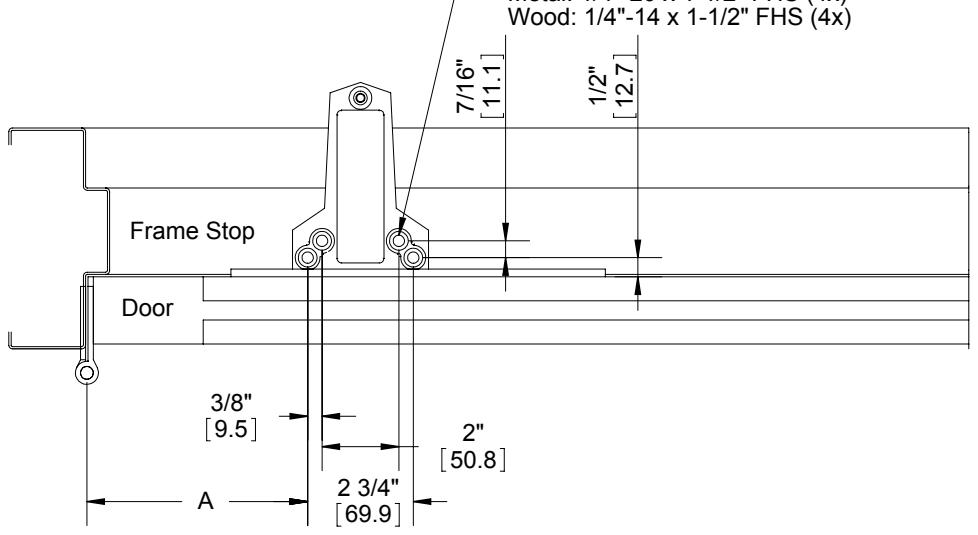

| OPENING | DIMENSION A | DIMENSION B |
|---|---|---|
| To 100° | 9-1/4" (234.9mm) | 8-5/8" (219.1mm) |
| 100 to 130° | 7-3/4" (196.8mm) | 7-1/8" (180.9mm) |
| Over 130° | 5-3/4" (146mm) | 5-1/8" (130.2mm) |
PROPRIETARY & CONFIDENTIAL HAGER' INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST THE WRITTEN PERMISSION OF REVISION DATE HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
MATERIAL per order ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" DO NOT SCALE DRAWING THREE PLACE DECIMAL: ±0.004"

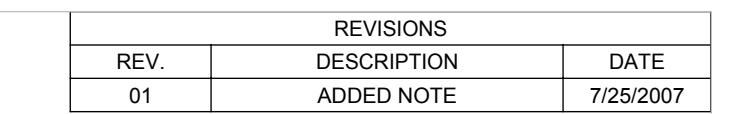

01
DRAWN T Sveitis 3/2/06 ENG. APPR. Q.A. TOLERANCES: FRACTIONAL: ±0.015"
SIZE DWG. NO. T-CL00006 Α
REV. SCALE:1:8 SHEET 1 OF 1 WEIGHT:

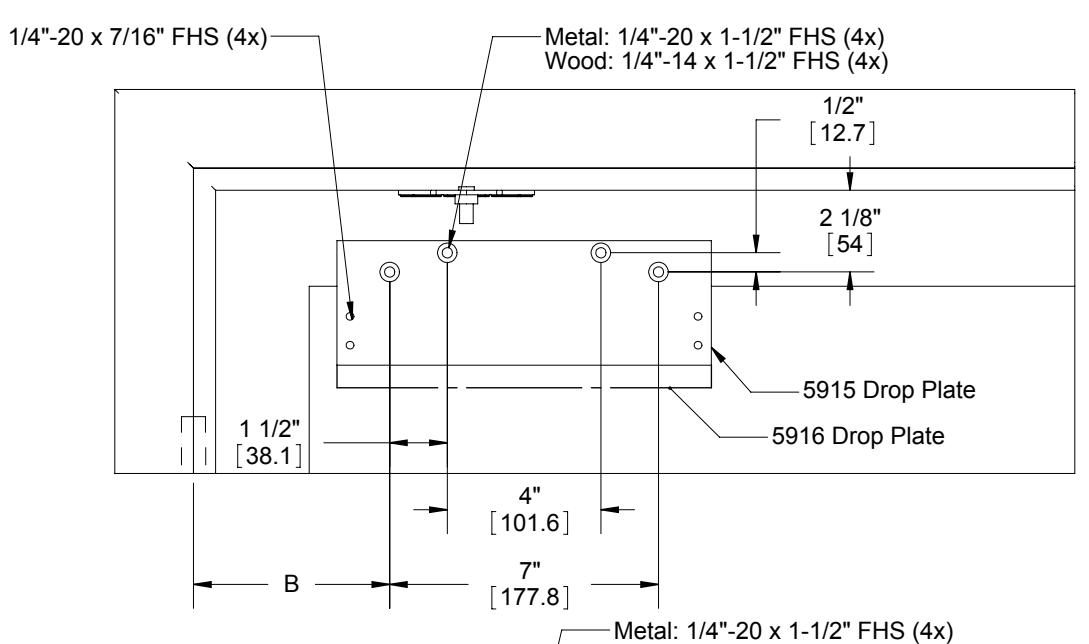

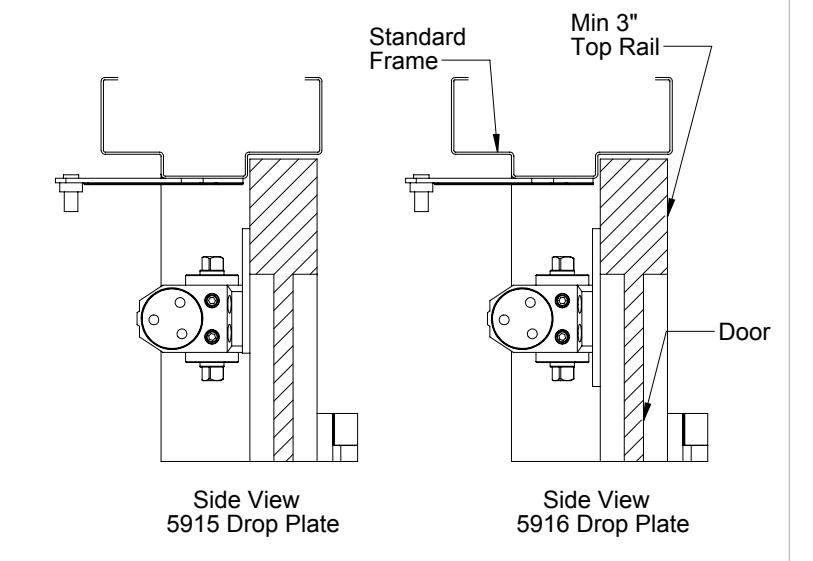

5915 & 5916 Narrow Top Rail PA
Mounting Plate Template
