5918 Top Jamb Mounting Plate Template for 5200 Series Closer T-CL00009-Rev01
Open the original PDF document
View PDF| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| 01 | 9/15/2006 | ||

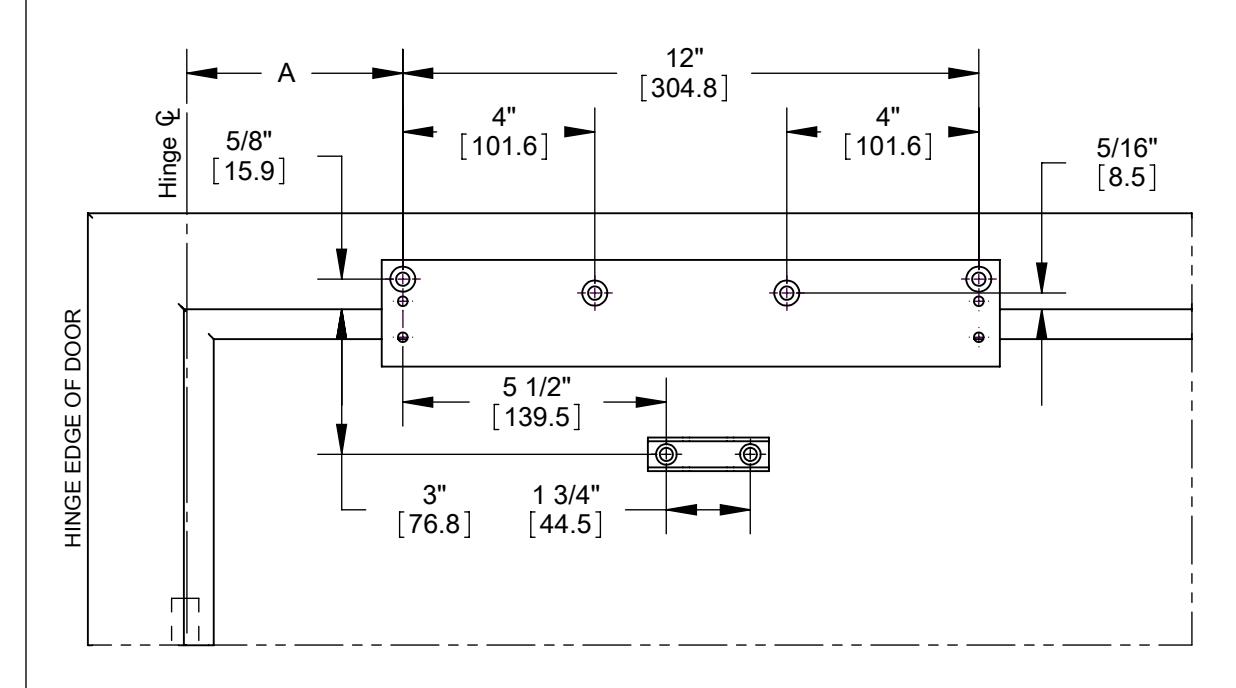

| Opening | Dimension "A" | |
|---|---|---|
| To 100° | 7-1/2" (191mm) | |
| 100° to 130° | 6' (152mm) | |
| over 130° | 4-1/2" (114mm) | |
LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
THREE PLACE DECIMAL: ±0.004"

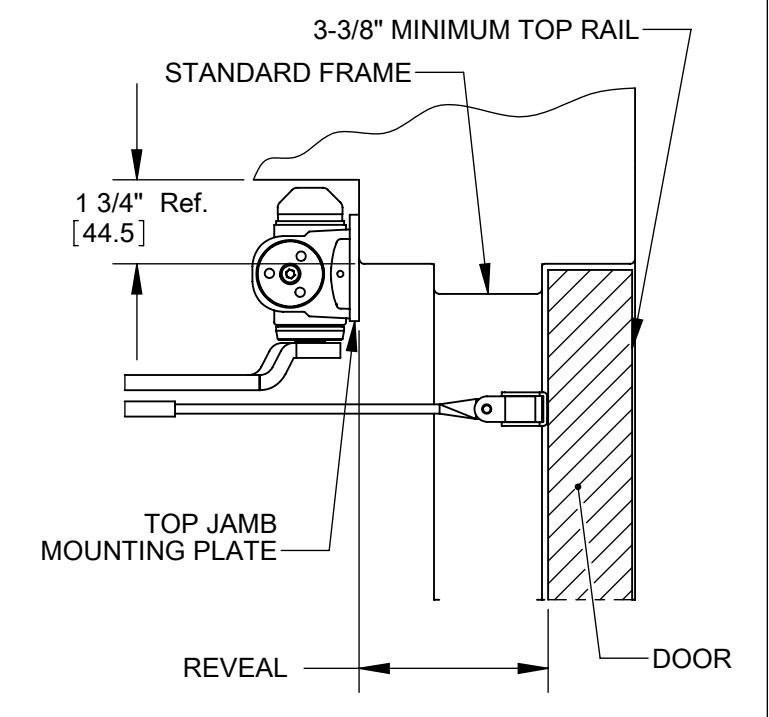

- USE REGULARE LENGTH ROD FOR REVEALS UP TO 4" (76mm). USE LONG ROD FOR REVEALS 4" (70mm) to 6-3/4" (171mm).
SCREW PACK INCLUDES: 4PCS. 1/4-14 X 1-1/2" SELF TAPPING FLAT HEAD WOOD SCREW 4PCS. 1/4-20 X 1-1/2" SELF TAPPING MACHINE SCREW 4PCS. 1/4-20 X 7/16" FLAT HEAD MACHINE SCREW
HAGER
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
DRAWN T Sveitis 1/13/06 ENG. APPR MAM 09/25/06 Q.A. TOLERANCES: FINISH FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1' TWO PLACE DECIMAL: ±0.01"
DO NOT SCALE DRAWING
5918 Top Jamb Mounting Plate Template for 5200 Series Closer
SIZE DWG. NO. T-CL00009 SHEET 1 OF 1 SCALE:1:4 WEIGHT:
