5915 Top Jamb Mounting Plate Template T-CL00007-Rev01
Open the original PDF document
View PDF| REVISIONS | |||||
|---|---|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED | ||
| 01 | added dimension | 7/23/2007 | |||

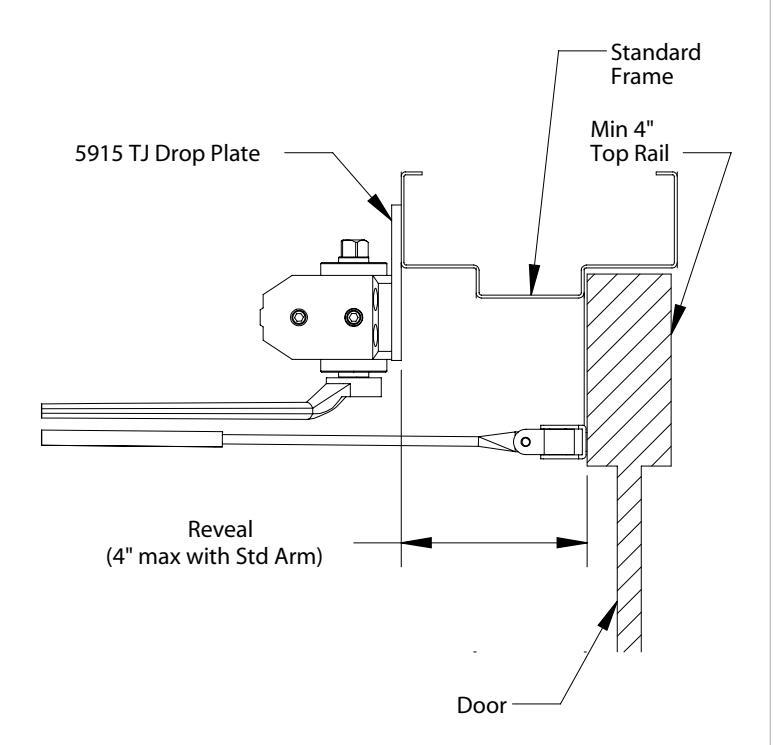

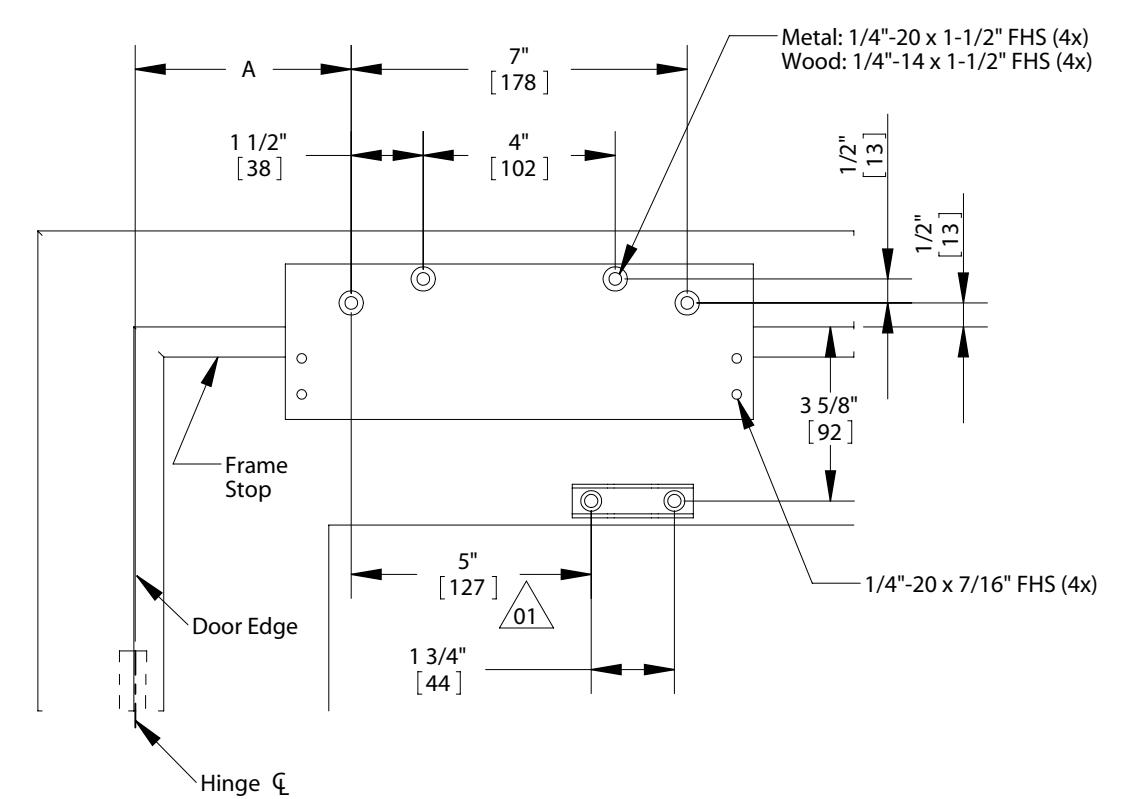

| Opening | Dim. A | |
|---|---|---|
| To 100 ° | 8-1/2" [216mm] | |
| 101 ° to 120 ° | 7" [178mm] | |
| 121 ° to 180 ° | 4-1/2" [114mm] | |
LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. FINISH
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
BNG. APPR. MATERIAL Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACHI: ±1° BENDI: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"
DRAWN
T Sveitis
3/8/06
5915 Top Jamb Mounting Plate Template
|
SIZE
A |
DWG. | NO. T - | -CL00007 | 01 | |
|---|---|---|---|---|---|
| SCALE:1:4 | WEIGHT: | SHEET 1 OF 1 | |||
