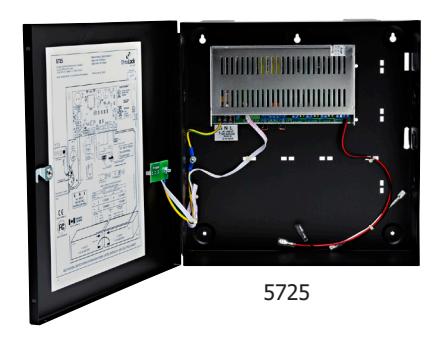

5725 Series 1.5 Amp
Open the original PDF document
View PDFPower Supplies
- Selectable 12/24VDC Output at 1.5A Overall Continuous
- Dual 500mA Class 2 Lock Outputs, each with 1A overcurrent protection
- Auxiliary 500mA Class 2 Output
- Supervised Fire Alarm/Access Control Interface
- Choice of optional 7 or 12 AH battery back-up capacity
- AC Fail, Battery Presence/Fail Supervison
- Key-locked, hinged cover metal enclosure 12.7"W x 13"H x 4.3"D
| MODEL | PRODUCT | WEIGHT | |||
|---|---|---|---|---|---|
|
5725
8 Lbs. Power Supply/Charger, 12/24VDC @ 1.5A |
|||||
ACCESSORIES
500259 Interlock Logic Board. Accessory Controller board with 4 independently triggerable 12/24VDC DPDT relays. Facilitates interlock sequencing of 2 to 3 magnetically locked doors. Self-adhesive tape mount. Consult factory for required system components based on desired interlock operation. 0.4 Lbs.
335mA@24V
262mA@24V
263mA@24V
Power Supply Maximum Lock Capacity Chart
|
OUTPUT
VOLTAGE |
MAX | LOCKING DEVICE | |||||
|---|---|---|---|---|---|---|---|
| LOAD | 1300 | 2511 | 2011/3000 | 2268-10 | 3006 | 3101C | |
| 12VDC | 1A | 1 | 2 | 2 | 1 | 2 | 2 |
| 24VDC | 1A | 2 | 4 | 4 | 2 | 3 | 3 |
| RATINGS PER LOCK | 850mA@12V | 381mA@12V | 374mA@12V | 583mA@12V | 426mA@12V | 456mA@12V | |
210mA@24V
205mA@24V
450mA@24V
