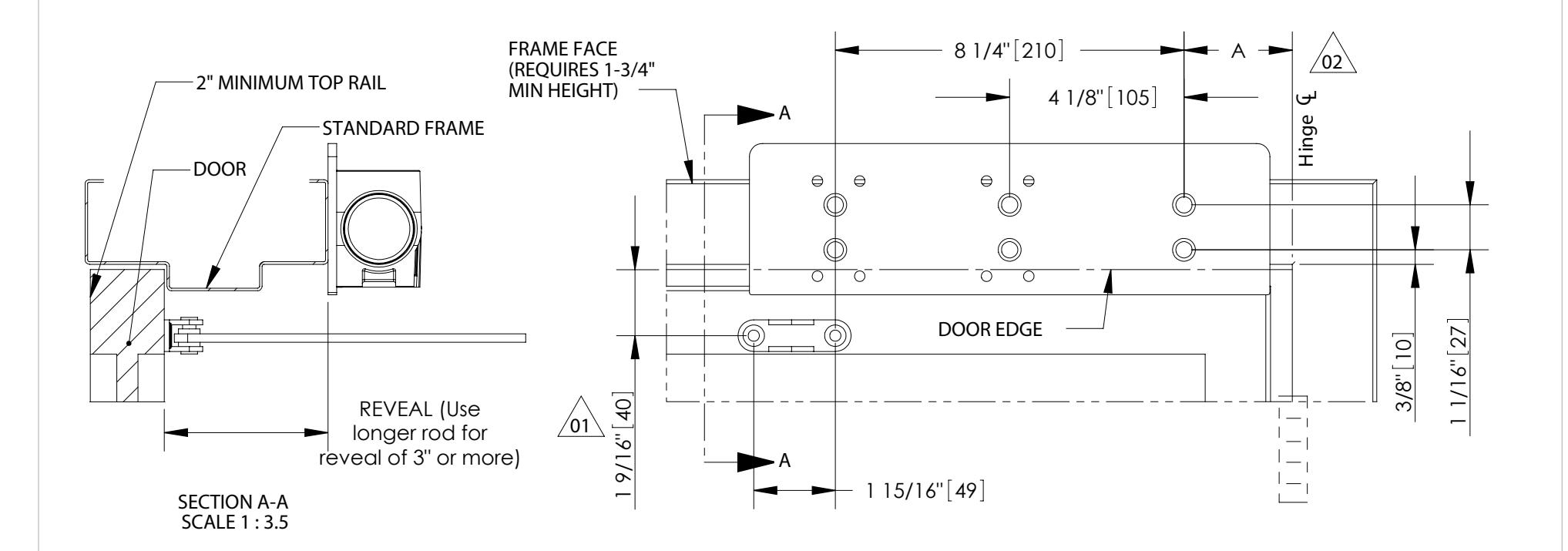

5115 Top Jam Mounting Plate Template
Open the original PDF document
View PDF| revisions | ||||||
|---|---|---|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED | |||
| 01 | UPDATED DIMENSIONS | 9/6/2006 | MAM | |||
| 02 | ADDED NOTE | 7/18/2007 | ||||
| Opening | Dimension A | |
|---|---|---|
| To 90° | 4-5/8" (117.4mm) | |
| 90° to 120° | 2-5/8" (66.7mm) | |
| 120° to 150° | 1-7/8" (47.6mm) | |
RIGHT HAND DOOR SHOWN, LEFT HAND OPPOSITE.
SCREW PACK INCLUDES: 6PCS. 1/4-14 X 1-1/2" SELF TAPPING FLAT HEAD WOOD SCREW 6PCS. 1/4-20 X 1-1/2" SELF TAPPING MACHINE SCREW 4PCS. 1/4-20 X 2" FLAT HEAD MACHINE SCREW
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | T Sveitis | 8/26/05 | ||
| ENG. APPR. | MAM | 09/25/06 | ||
|
MATERIAL
Material |
Q.A. | |||
| FINISH per order |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
|||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" | |||
THREE PLACE DECIMAL: ±0.004"
DO NOT SCALE DRAWING
5115 Top Jamb Mounting Plate Template
| SIZE | DWG. I | T-CL00005 | REV . | |
|---|---|---|---|---|
| SCALE:1:4 | WEIGHT: - SHEET 1 OF 1 | |||
