5114 Top Jamb Mounting Plate Template t-cl00004-Rev02
Open the original PDF document
View PDF| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| 01 | ADDED DIMENSION FOR CLARITY | 9/6/2006 | MAM |
| 02 | ADDED DIMENSION AND CHART | 7/18/2007 | |

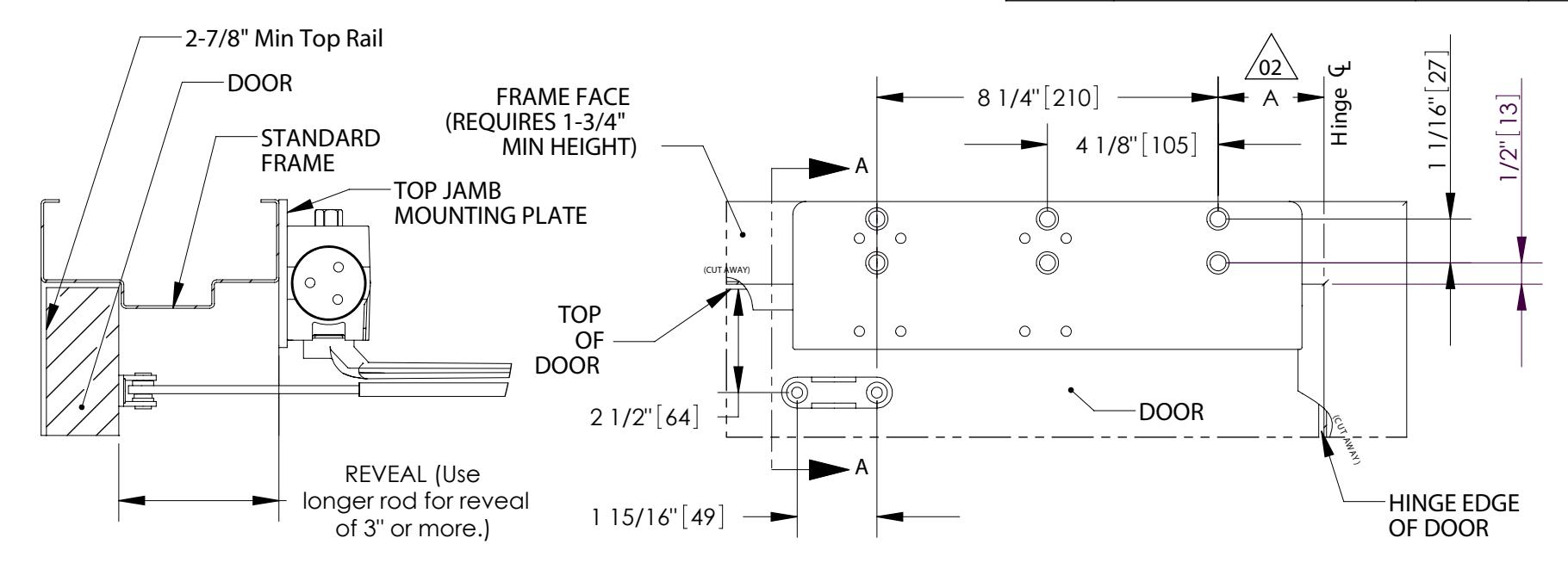

SECTION A-A SCALE 1:4
| Opening | Dimension A | |
|---|---|---|
| Up to 90° | 4-5/8" (117.4mm) | |
| 90° to 120° | 2-5/8" (66.7mm) | |
| 120° to 150° | 1-7/8" (47.6mm) | |
RIGHT HAND SHOWN, LEFT HAND OPPOSITE.
SCREW PACK INCLUDES: 6PCS. 1/4-14 X 1-1/2" SELF TAPPING FLAT HEAD WOOD SCREW 6PCS. 1/4-20 X 1-1/2" SELF TAPPING MACHINE SCREW 4PCS. 1/4-20 X 2" FLAT HEAD MACHINE SCREW
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
Material <not specified> FINISH per order TWO PLACE DECIMAL: ±0.01" DO NOT SCALE DRAWING
DRAWN 9/16/05 T Sveitis ENG. APPR. Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1°
THREE PLACE DECIMAL: ±0.004"
5114 Top Jamb Mounting Plate Template
SIZE DWG. NO. T-CL00004 Α SCALE:1:4
02 SHEET 1 OF 1 WEIGHT:
