5109 Regular Arm Mounting Plate Template t-cl00002
Open the original PDF document
View PDF

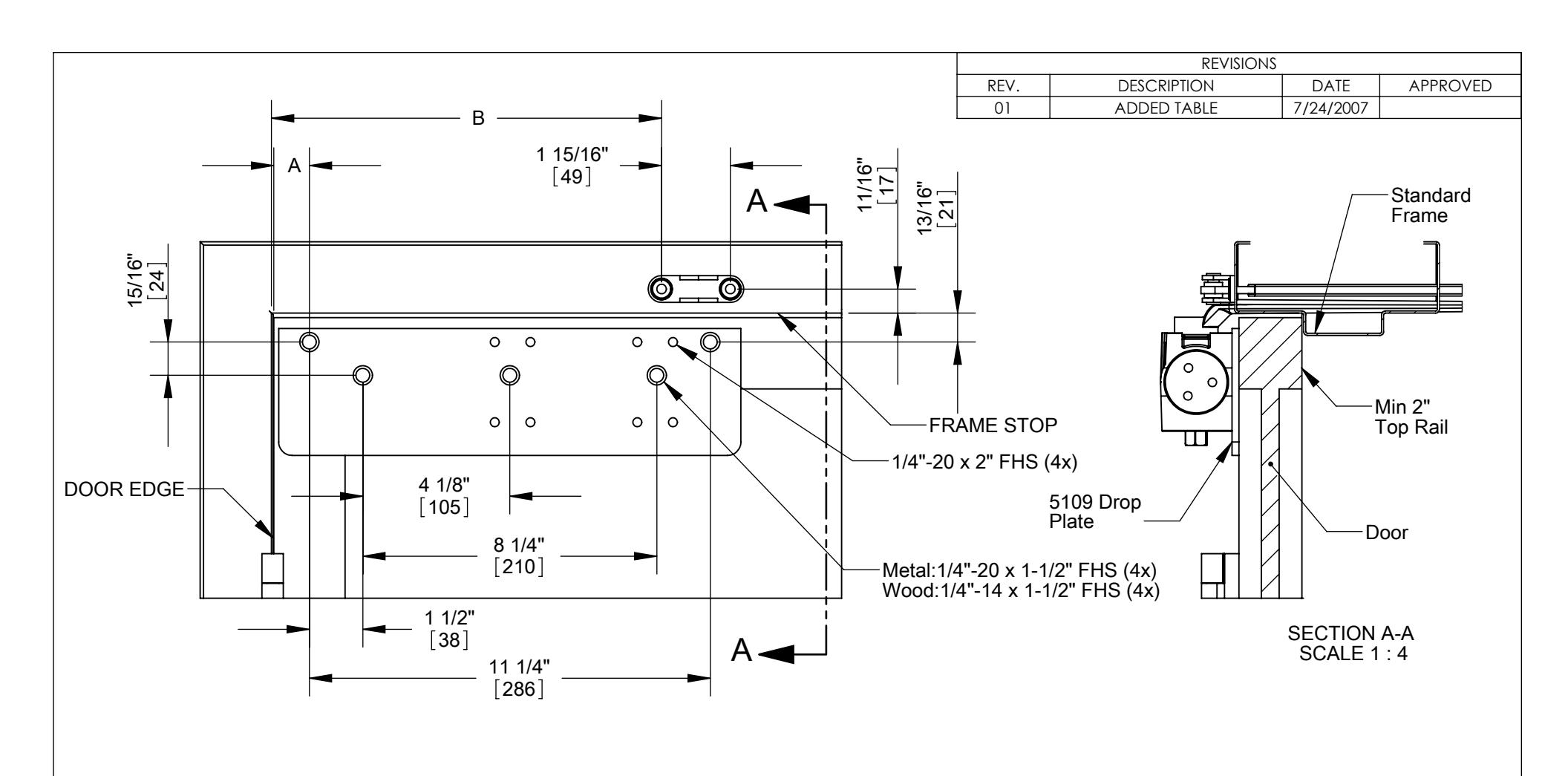

| Degree of Opening | Dim A | Dim B | ||||
|---|---|---|---|---|---|---|
| Up to 100° | 3" (76.2mm) | 12-13/16" (325.4mm) | ||||
| Up to 130° | 1" (25.4mm) | 10-13/16" (274.6mm) | ||||
RIGHT HAND DOOR SHOWN, LEFT HAND OPPOSITE.
| HAGER RESERVES THE RIGHT TO | DRAWN | T Sveitis | 2/21/06 | 5100 | ) Poquilar | ۸rm | |||
|---|---|---|---|---|---|---|---|---|---|
| MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. | ENG. APPR. |
5109 Regular Arm
Mounting Plate Template |
|||||||
| MATERIAL | Q.A. | ||||||||
| 7 | FINISH | TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° | |||||||
| HAGER | per order | SIZE DWG | G. NO. | O1+ | |||||
| COMPANIES | PRIMARY DIMENSIONS SHOWN IN INCHES, | DO NOT SCALE DRAWING | E DECIMAL: | A | _ | T-CL00002 | -1017 | ||
| ST. LOUIS, MISSOURI | DIMENSIONS IN [] ARE MILLIMETERS. | DO NOT SCREE BIOTHING | THREE PLAC | CE DECIMAL | _: ±0.004" | SCALE:1:4 | WEIGHT: - | SHEET 1 OF 1 | |
