5103 Standard Rod and Shoe Template – T-CL00035-Rev6
Open the original PDF document
View PDF| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| 04 | ADDED 5116 LONG ARM | 5/29/2013 | |
| 05 | ADDED INCH DIMS IN CHART | 10/31/17 | |
| 06 | Removed 5116 Extra long rod and shoe | 4/25/19 |
DIMENSIONS IN [] ARE IN INCHES

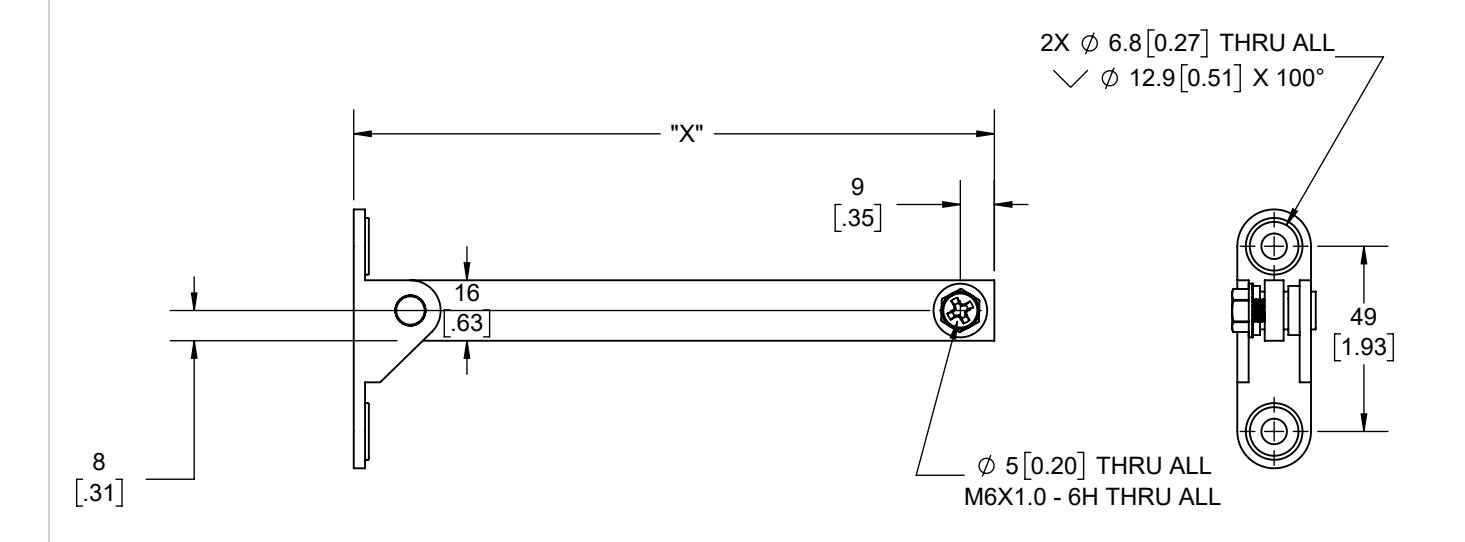

| PART# | DESCRIPTION | USE | "X" in mm |
|---|---|---|---|
| 5103 | STD ROD AND SHOE | Top Jamb with < 3" Reveal | 169.5 [6.67"] |
| 5112 | LONG ROD AND SHOE | 3" < Reveal < 5" | 217 [8.54"] |
NOTE:
1. CAST STEEL 2. NON HANDED
| ן ל |
| HAGER' |
| COMPANIES |
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF ST. LOUIS. MISSOURI HAGER COMPANIES IS PROHIBITED
|
HAGER RESERVES
THE RIGHT TO MAKE DESIGN |
|
|---|---|
| CHANGES | |
|
WITHOUT NOTICE.
CALL HAGER |
|
| 1 |
ENGINEERING AT
1-800-325-9995 |
| FOR THE LATEST | |
| ) | REVISION DATE |
| ENG. APPR. | - | - | |
|---|---|---|---|
| MATERIAL - | Q.A. | ||
| FINISH PAINTED |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1 |
||
| DO NOT SCALE DRAWING |
CE DECIMAL: ±0.01"
ACE DECIMAL: ±0.004 |
||
DRAWN
MRJ
5/2/2008
| 5103/5112 |
|---|
| 5100 ROD AND SHOE |
|
ZE
A |
DWG. | NO. | T-CL00035 | REV. | |
|---|---|---|---|---|---|
| CAL | E:1:4 | WEIGHT: | SHEET 1 | OF 1 |
