505 Full Lip Strike
Open the original PDF document
View PDF

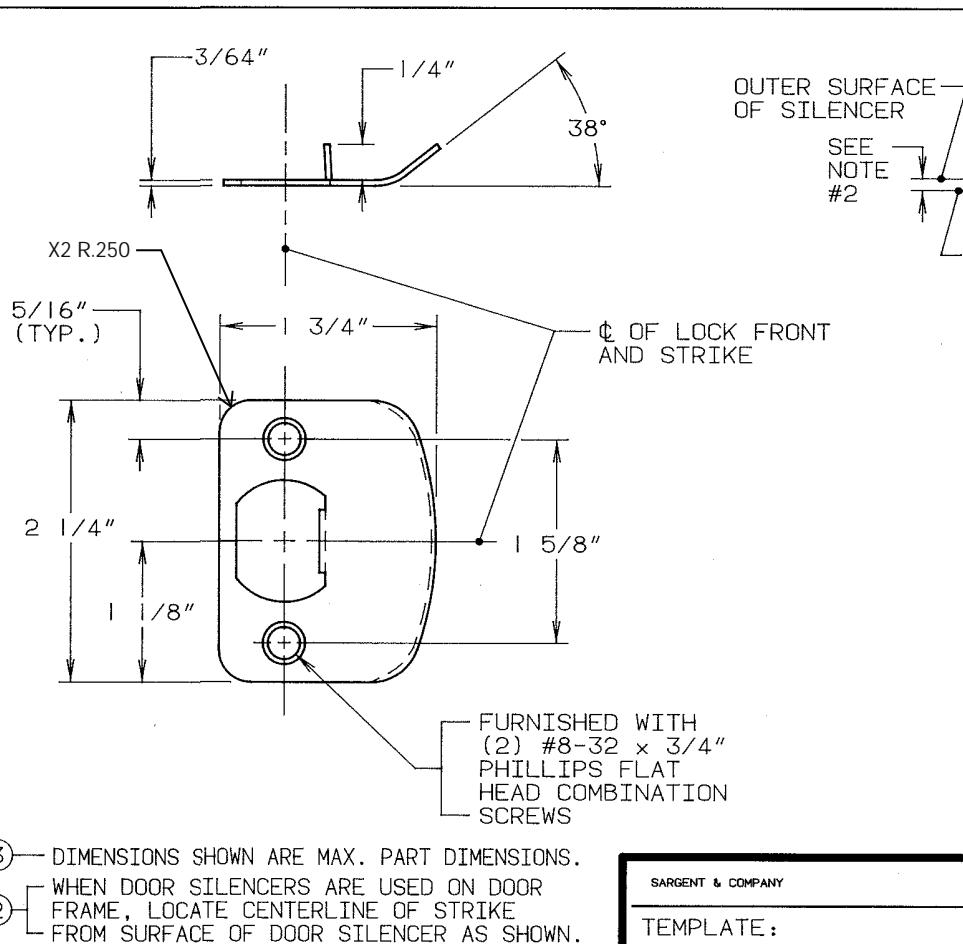

STRIKE OUTLINE FOR FRAME FITS
CURRENT A.N.S.I. All5.15 STANDARD.
SARGENT & COMPANY NEW HAVEN, CONN. 06611 TEMPLATE: #505 FULL LIP STRIKE RELEASE DATE 21 APRIL 2021 TEMPLET NO. REV 4421
ยข OF STRIKE MOUNTING SCREWS
