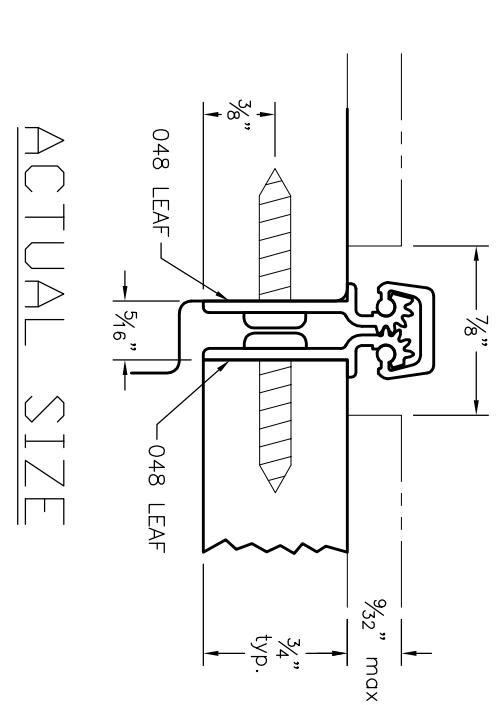

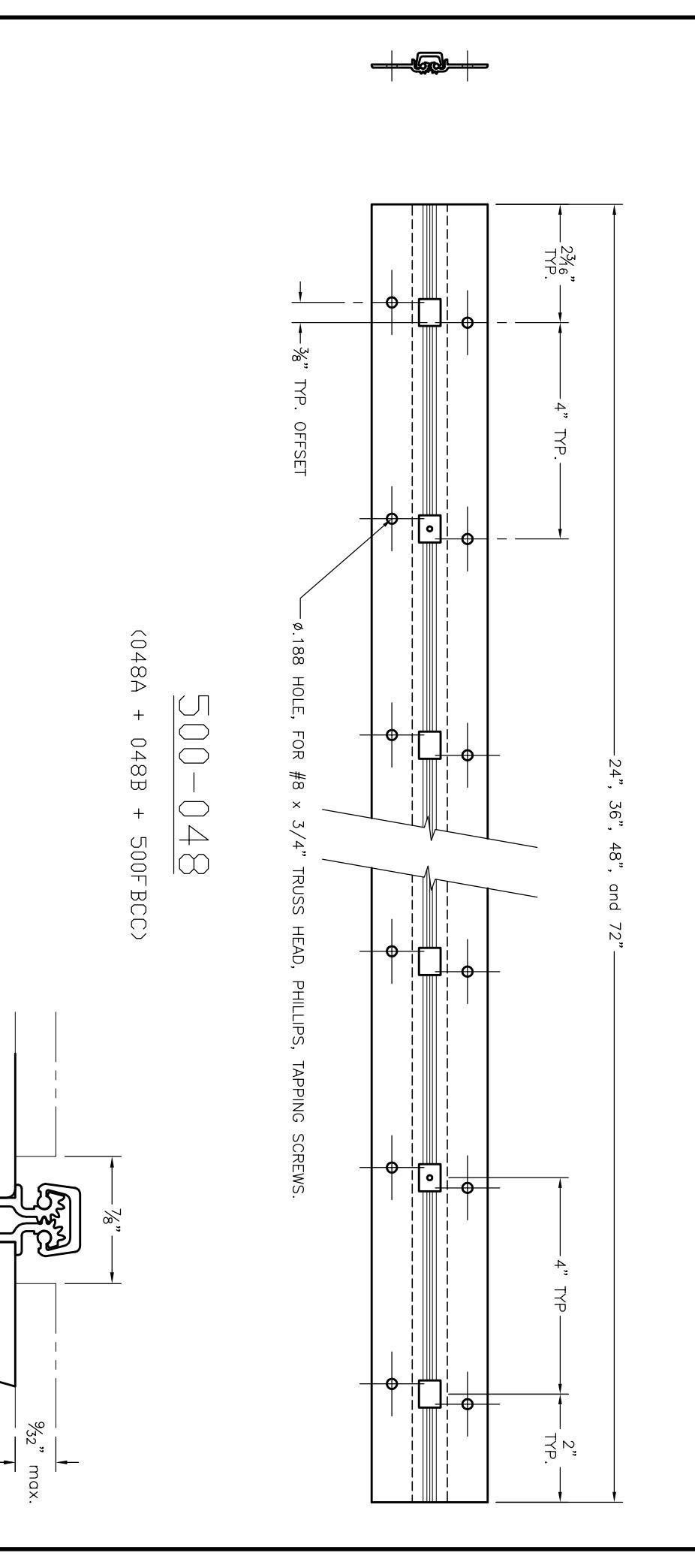

500-048 (24in, 36in, 48in and 72in) 500-048-template
Open the original PDF document
View PDF
Standard Configurations
| 72" | 48" | 36" | 24" | Hinge Length |
| 4" | 4" | 4" | 4" |
Bearing/Hole
Spacing |
| 2" | 2" | 2" | 2" | End of hinge to center of first bearing |
| 36 | 24 | 18 | 12 |
Total number
of screw holes |
| 18 | 12 | 9 | 6 |
Total number
of bearings |
| -048.dwg | indard\500- | tes\sta | FILENAME z:\\roton\templates\standard\500-048.dwg |
|---|---|---|---|
| SCALE None | KBJ | DR. | DATE 09-01-05 REV. |
| -048 | 500 | MODEL: 500-048 | |
| S | ES HINGE | SERI | ROTON 500 SERIES HINGES |
| FOR | RATIONS | NFIGU | STANDARD CONFIGURATIONS FOR |
|
P.O. BOX 3368
OXFORD, ALABAMA 36203 |
OXFORD, | HAGER | |
| Ē | HAGER COMPANIES | HA |
DRAWING NO.
500-048
