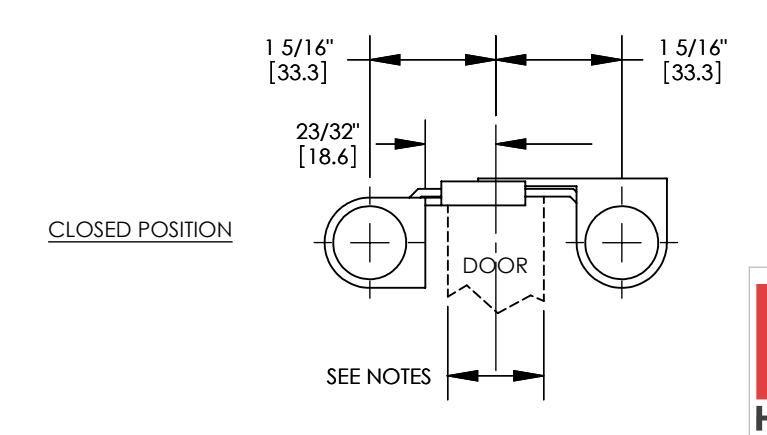

NOTES: MAXIMUM DOOR THICKNESS WITH CHAMFER - 1-1/4" [31.8]
MAXIMUM DOOR THICKNESS - 1-1/8" [28.6]
MINIMUM DOOR THICKNESS - 7/8" [22.3]
DOOR - 75LBS. OR LESS
3 HINGES PER DOOR
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| 3 | DRAWN | DMH | 03/21/06 | |||
|---|---|---|---|---|---|---|
| ENG. APPR. | MAM | 03/22/06 | ||||
|
MATERIAL
STEEL |
Q.A. | |||||
| FINISH CUSTOMER SPECIFIED |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ±1° BEND: ±1° |
|||||
| , | DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" | ||||
THREE PLACE DECIMAL: ±0.004"

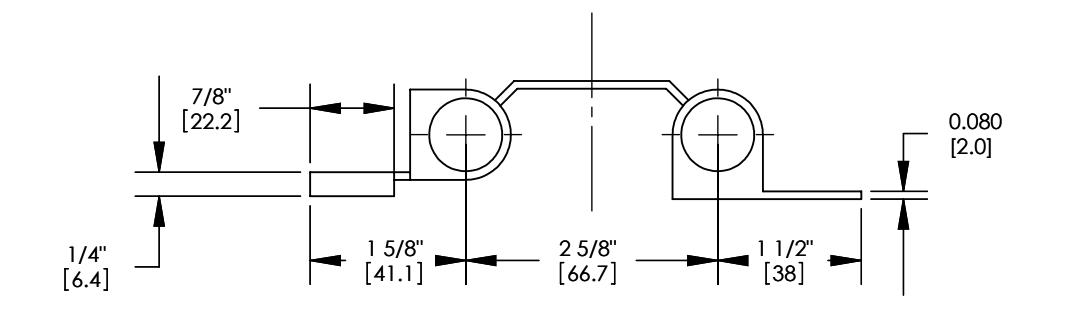

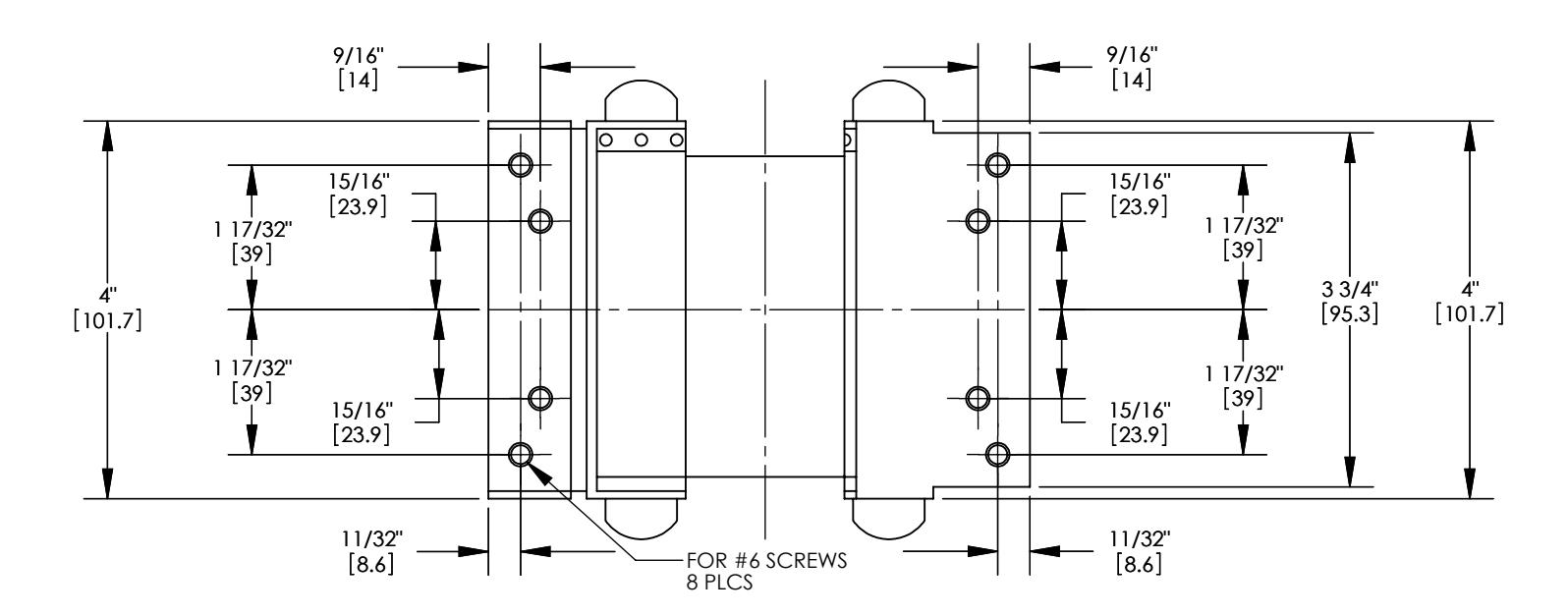

1303 4" DOUBLE ACTING SPRING HINGE TEMPLATE
|
SIZE
B |
DWG. I | T-CT00042 | O1 | |
| SCALE:1:2 | WEIGHT: N/A | SHEET 1 OF 1 | ||
