4940 Alarm Kit Contents 4601-alk-4940_alarm_kit_contents-diagram
Open the original PDF document
View PDF|

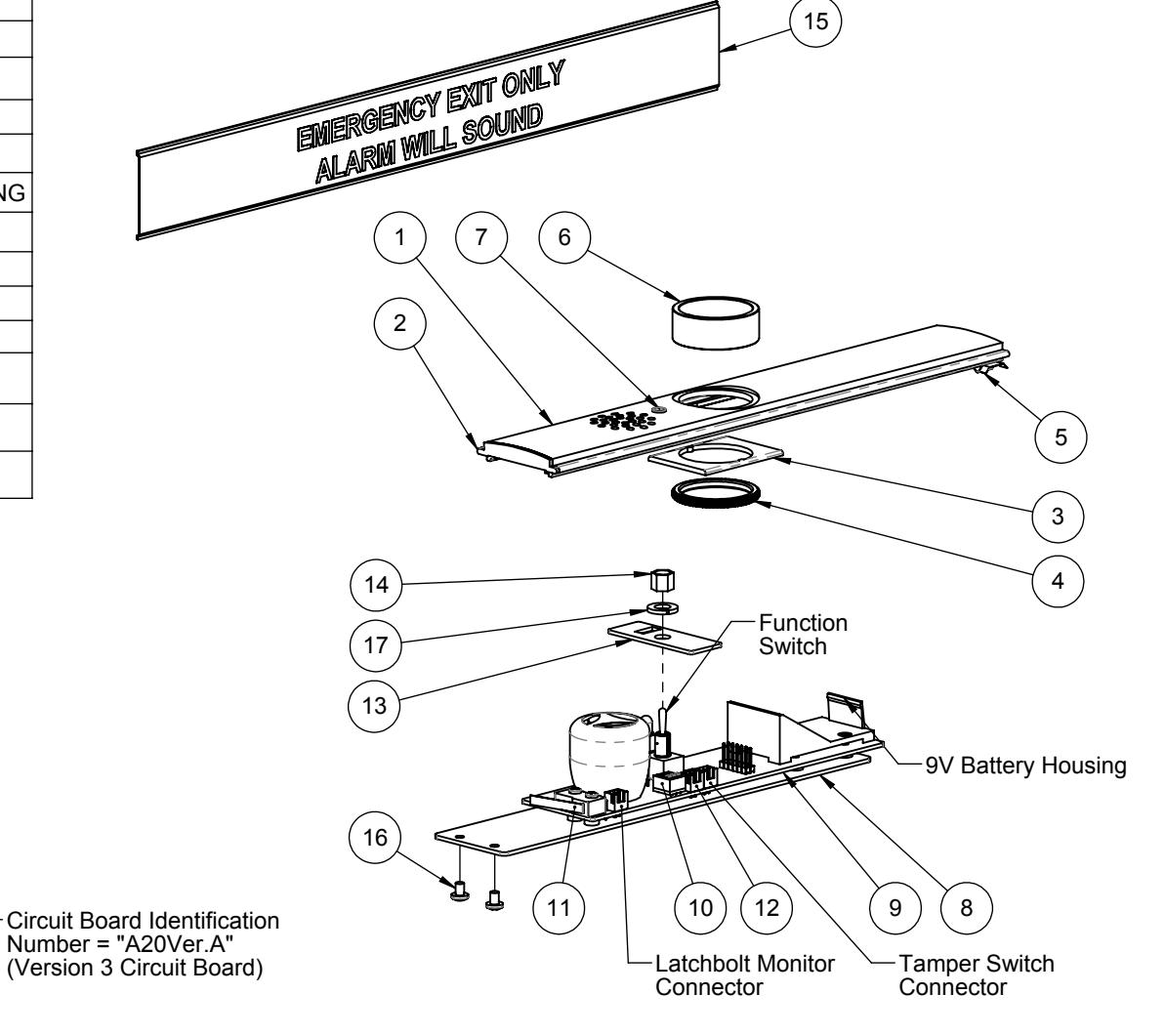

ITEM
NO. |
QTY. | DRAWING NO | DESCRIPTION | |
| 1 | 1 | S-ED00739 |
DOGGING COVER PLATE - ALARM
KIT |
|
| 2 | 1 | S-ED00738 | PLASTIC INSERT | |
| 3 | 1 | S-ED00077 | CYLINDER LOCKING PLATE | |
| 4 | 1 | S-ED00029 | CASH BOX NUT | |
| 5 | 1 | S-ED00088 | DOGGING PLATE SPRING CLIP | |
| 6 | 1 | S-CK00013 | CYLINDER COLLAR - 13mm | |
| 7 | 1 | S-EA00020 | GLASS INSERT FOR LED | |
| 8 | 1 | S-EA00007 | PCB MOUNTING PLATE | |

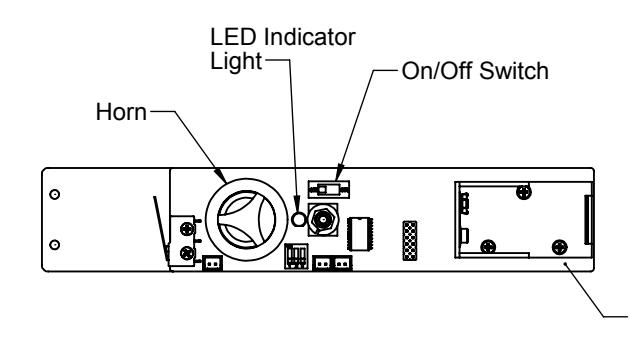

| 9 | 1 | S-EA00008 | EXIT DEVICE ALARM KIT PCB | |
| 10 | 1 | S-EA00004 | DIP SWITCH - ALARM TIME SETTING | |
| 11 | 1 | S-EA00014 | LIMIT SWITCH FOR PUSH BAR | |
| 12 | 3 | S-EA00015 | 2 WIRE CONNECTOR - FEMALE | |
| 13 | 1 | S-EA00030 | SWITCH SUPPORT PLATE | |
| 14 | 1 | S-EA00031 | SWITCH NUT | |
| 15 | 1 | S-ED00813 |
PUSH BAR DECORATIVE PLATE
WITH PAINTED MESSAGE |
|
| 16 | 2 | pan cross head_ai | #6-32 x 3/16" PHMS | |
| 17 | 1 | lock washer spring regular ai | 1/4" Lock Washer | |
| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| 01 | ORIGINAL RELEASE | CDP08001 | 4/28/2009 |
| 02 | Updated Original Release | CDP08001 | 11/16/2010 |
NOTE:
1-1/8" or 1-1/4" Mortise Cylinder not included. 9 volt battery not included. Installation Instructions included. 1.
2.
HAGER RESERVES THE RIGHT TO CHANGES WITHOUT NOTICE CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| ES | DRAWN | TJS | 11/16/2010 | ||
| ENG. APPR. | - | - | |||
| Œ. |
MATERIAL
Material
|
Q.A. | |||
| ΑT | FINISH Per Order |
ANGULAR: MACH: ± 1° BEND: ±1°
TWO PLACE DECIMAL: ±0.01" |
SI | ||
| DO NOT SCALE DRAWING | 4 | ||||
| THREE PLACE DECIMAL: +0.004" | Sc | ||||
SIZE DWG. NO. 02 S-EA00019 WEIGHT: 1.20 SCALE:1:4 SHEET 1 OF 2
4940
ALARM KIT
