4933S Dimensional Drawing s-ed00357-template
Open the original PDF document
View PDF
| ĺ | |
|---|---|
| - - | |
| HVCCD, | |
|
COMPANIES
ST. LOUIS, MISSOURI |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| G | DRAWN | TJS | 1/14/08 | |
|---|---|---|---|---|
| ENG. APPR. | 1 | - | ||
| MATERIAL Plain Carbon Steel | Q.A. | 1 | - | |
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" |
|||
DO NOT SCALE DRAWING
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ± 1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"

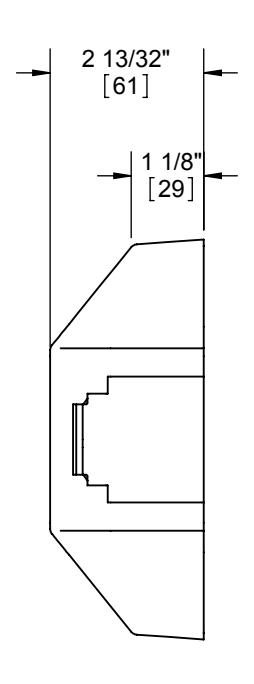

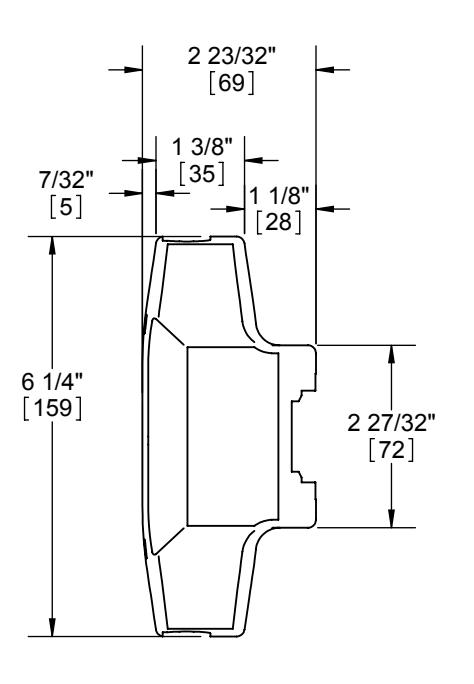

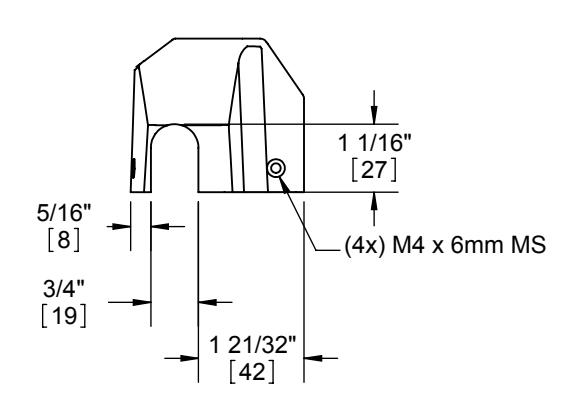

4933S 4700 SVR HEAD COVER
| SIZE | DWG. |
NO.
S-ED00357 |
01 | |
|---|---|---|---|---|
| SCALE:1:2 | WEIGHT: 0.89 | SHEET 1 OF 1 | ||
