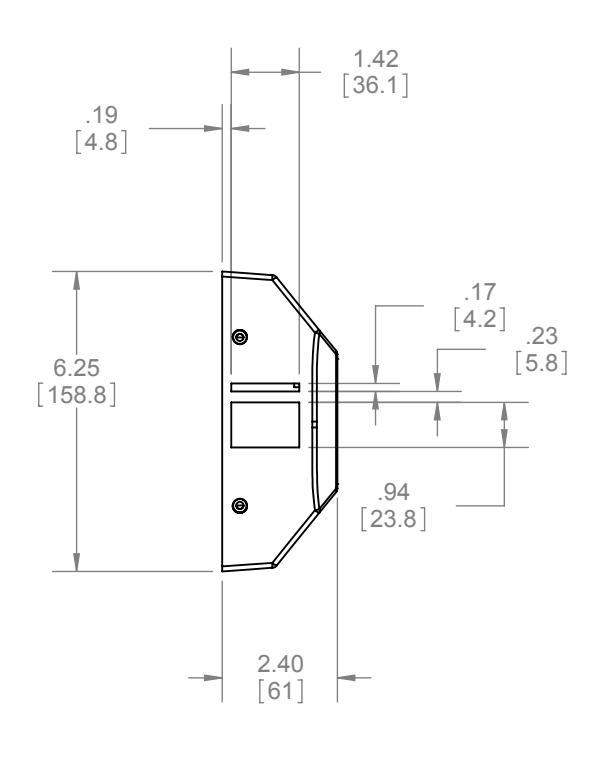

4933R Dimensional Drawing s-ed00316
Open the original PDF document
View PDF
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PAGER OF THE WITHOUT NOTICE CALL HAGER COMPANIES. ANY REPRODUCTION THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE
| S | DRAWN | TJS | 1/14/08 | ||
| ENG. APPR. | - | - | |||
| Ε. | MATERIAL Plain Carbon Steel | Q.A. | - | - | |
| T | FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ± |
9, | ||
DO NOT SCALE DRAWING
TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"
| 4700 | |||
|---|---|---|---|
| RIM HEAD COVER | |||
SIZE DWG. NO. REV. -+ Α S-ED00316 SCALE:1:2 WEIGHT: 0.89 SHEET 1 OF 1
