INSTRUCTIONS
- 1) IDENTIFY DOOR WITH SURFACE VERTICAL ROD EXIT DEVICE AND MARK DEVICE CENTERLINE IF IT IS NOT ALREADY MARKED ON THE DOOR.

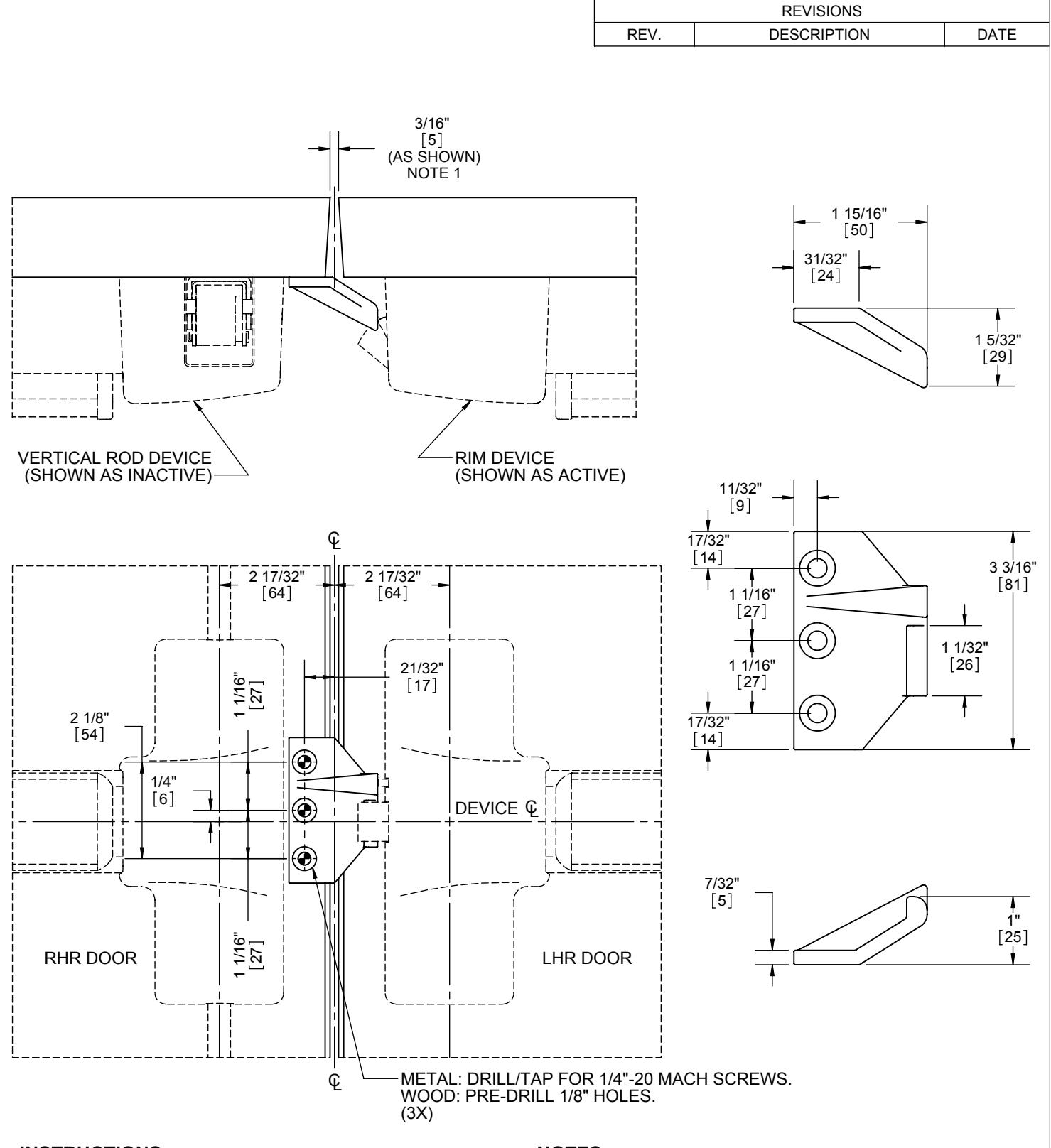

- 2) USE EXIT DEVICE CENTERLINE AND DIMENSIONS SHOWN ON THIS PAGE TO MARK AND DRILL HOLES.
- 3) INSTALL DOUBLE DOOR STRIKE WITH PROVIDED SCREWS.
NOTES
- STANDARD DOOR GAP IS 3/16" [4.8] ±1/16" [1.6] 4921 DOUBLE DOOR STRIKE IS NOT FIRE DOOR RATED.
- 3. USE A COORDINATOR ON INACTIVE DOOR.
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION OMPANIES. ANY MEPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED. OF
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOT CALL HAGER EN
|
AKE DESIGN
HANGES |
MATERIAL | |
|---|---|---|
|
ITHOUT NOTICE.
ALL HAGER |
Material
|
|
|
IGINEERING AT
300-325-9995 OR THE LATEST |
FINISH - | |
|
VISION DATE
TEMPLATE. |
DO NOT SCALE DRAWING | |
| DRAWN | TJS | 8/7/07 | |||||
| ENG. APPR. | - | - | |||||
| d> | Q.A. | ||||||
|
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
|||||||
| ING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||||
4921 4500 DOUBLE DOOR STRIKE INSTRUCTIONS & TEMPLATE
| SIZE | DWG. | NO. T-ED00104 | 01 | |
|---|---|---|---|---|
| SCAL | E:1:24 | WEIGHT: 442.40 | SHEET 1 | OF 1 |
