4920-4500 Rim Strike Panic Template s-ed00355-template
Open the original PDF document
View PDF
|
COMPANIES
ST. LOUIS, MISSOURI |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | TJS | 6/21/07 | Γ | ||
|---|---|---|---|---|---|
| ENG. APPR. | - | - | ] | ||
| } |
MATERIAL
Material
|
Q.A. | |||
| FINISH | TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: + 1° BEND: +1° | ||||
| - | 3 | ||||
DO NOT SCALE DRAWING
TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"

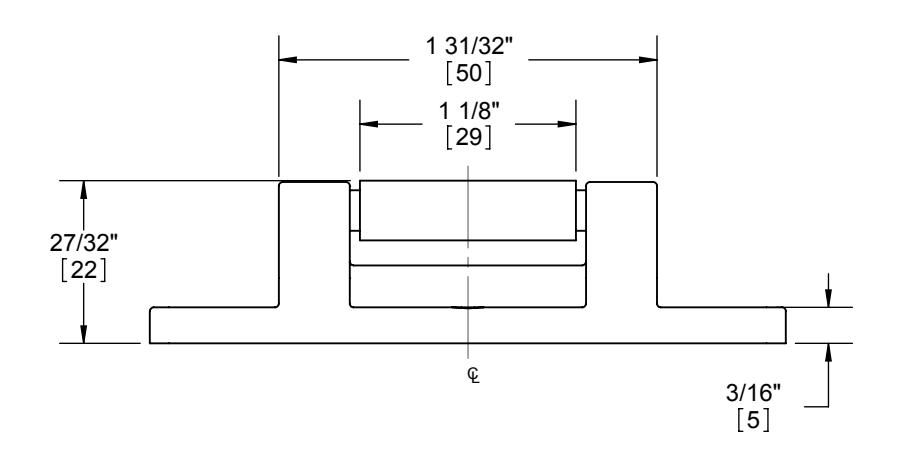

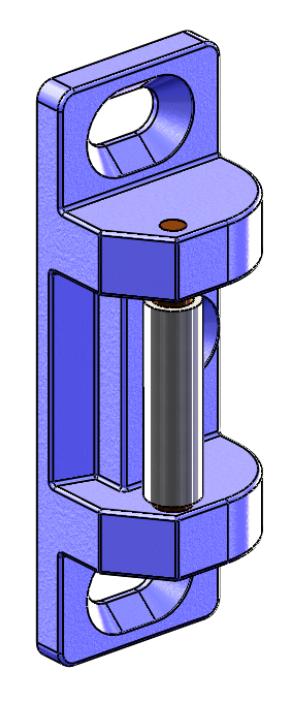

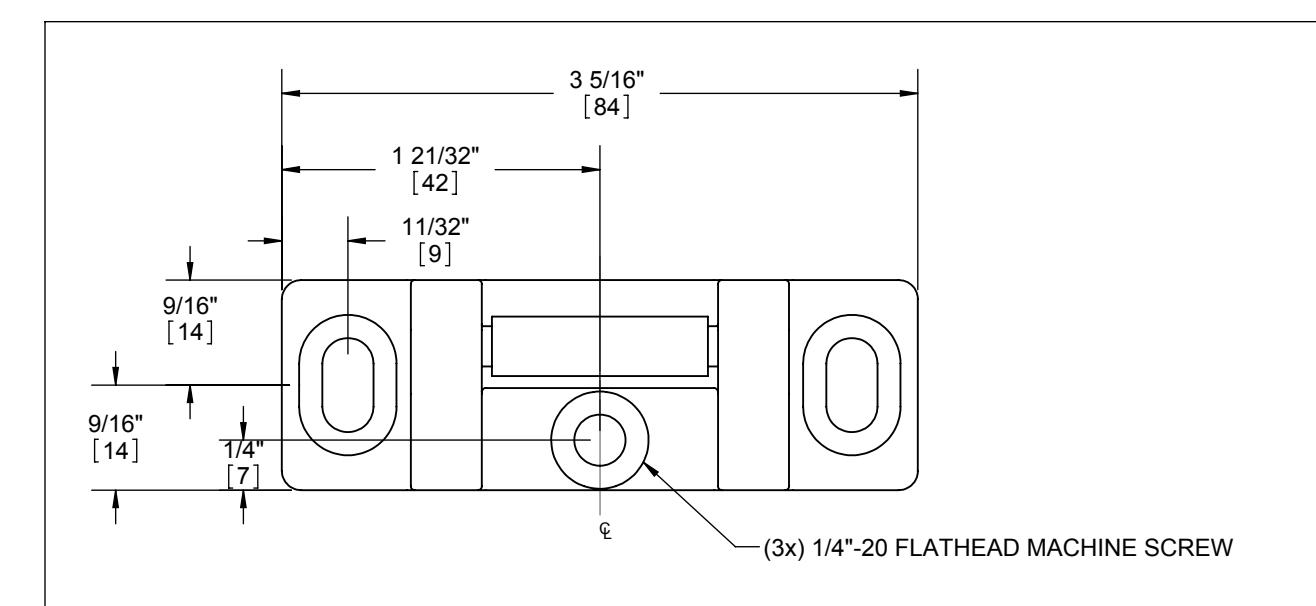

4920 4500 RIM STRIKE - PANIC ASSEMBLY
| SIZE | DWG. | NO. | REV. | |
|---|---|---|---|---|
| A | \ | S-ED00355 | 01 | |
| SCA | LE:1:1 | WEIGHT: 0.33 | SHEE | T 1 OF 1 |
