4915 Dimensional Drawing s-ed00352-template
Open the original PDF document
View PDF
| _ |
| IIA CCD° |
| HAGER |
| ST. LOUIS, MISSOURI |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. FINISH
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
DRAWN TOM SVEITIS 11/20/06 ENG. APPR. - MATERIAL Material <not specified> FINISH DRAWN TOM SVEITIS 11/20/06 ENG. APPR. - Q.A. TOLERANCES: FRACTIONAL: ±0.015"
DO NOT SCALE DRAWING
FRACTIONAL: ±0.015" ANGULAR: MACH:±1° BEND:±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" SCA

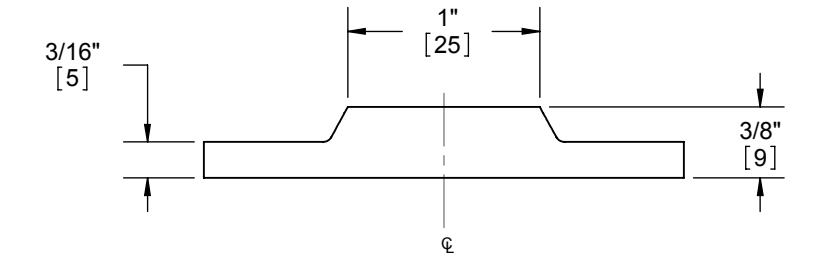

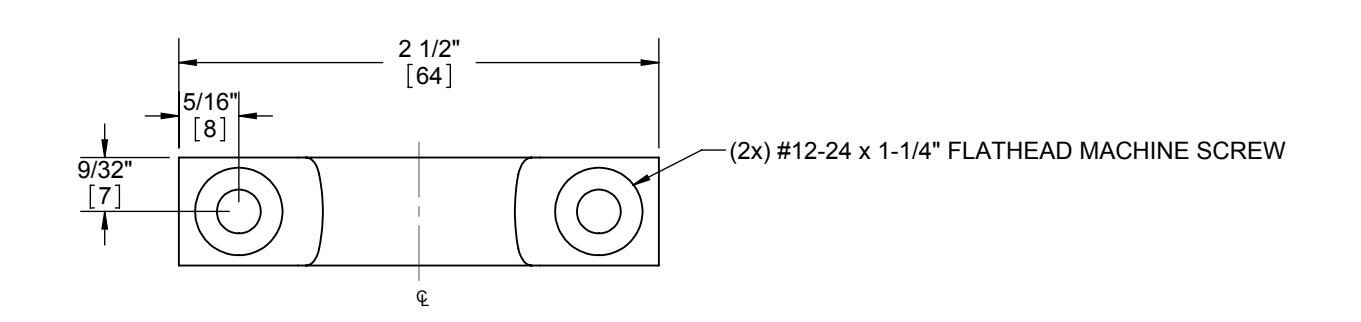

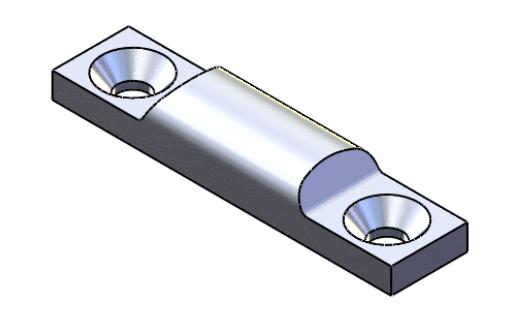

4915 4500 & 4700 SVR THRESHOLD STRIKE
| SZE | DWG, NO. | S-ED00352 | O1 | SCALE:1:1 | WEIGHT: 0.22 | SHEET 1 OF 1
