4914 – 4700 SVR Bottom Strike Template s-ed00351
Open the original PDF document
View PDF
| n | ||||
|---|---|---|---|---|
| Ш | ||||
| П | Ш | |||
| l | -ΙΔ | G | ER | )° |
| C | 0 M |
PAI
IS. MI |
VIES
880UR |
3 |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | NJANSEN | 7/7/2008 | ||
| ENG. APPR. | - | - | ||
|
MATERIAL
Material
|
Q.A. | |||
| Material Triot specifieds | TOLERANCES: | |||
| FINISH - | FRACTIONAL: ±0.015" | PREND 19 | ||
SIZE DWG. NO. REV. 01 S-ED00351
WEIGHT: 0.17
4914

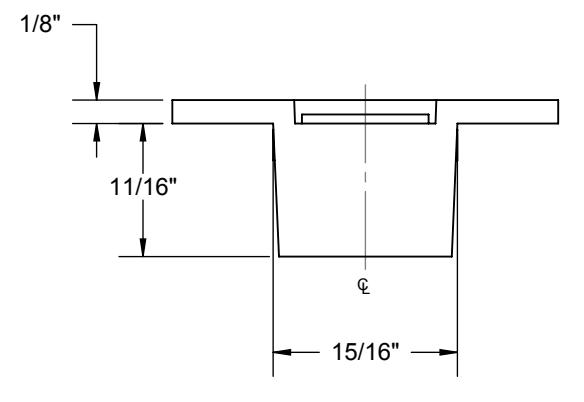

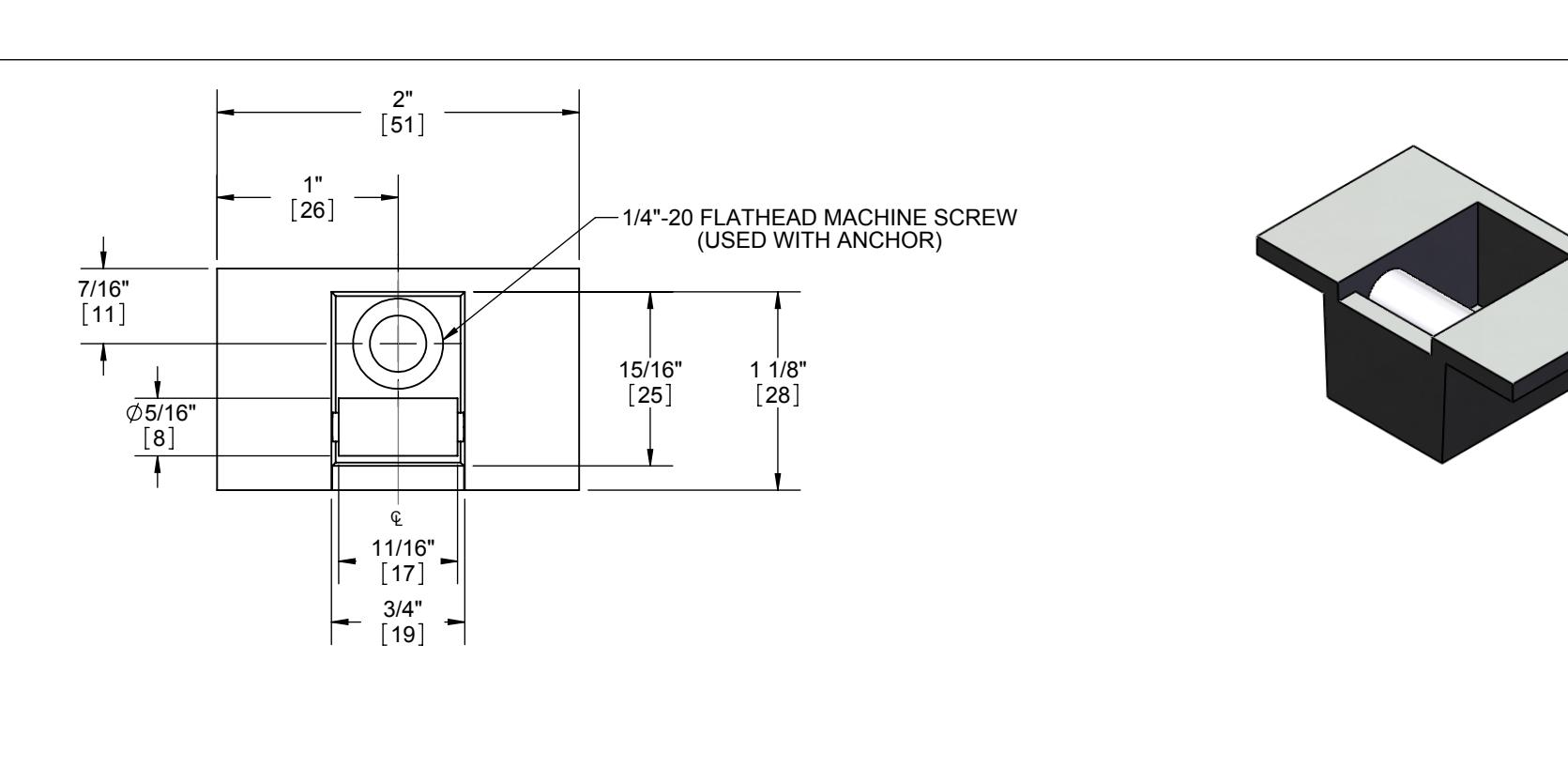

4700 SVR BOTTOM STRIKE
SHEET 1 OF 1
ANGULAR: MACH: ± 1° BEND: ±1 TWO PLACE DECIMAL: ±0.01" DO NOT SCALE DRAWING
THREE PLACE DECIMAL: ±0.004" SCALE:1:1
