4912_4916 Rim Mullion Fire Strike Assembly – S-ED00050-Rev01
Open the original PDF document
View PDF| REVISIONS | |||
|---|---|---|---|
| REV. | DESCRIPTION | DATE | APPROVED |
| 01 | ORIGINAL RELEASE | 7/25/2008 | |
|

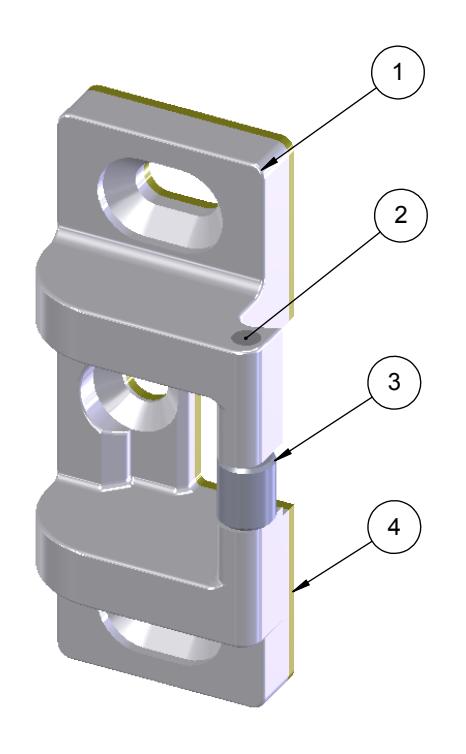

ITEM
NO. |
Defa
ult/Q TY. |
DRAWING NO. | DESCRIPTION | |
|---|---|---|---|---|
| 1 | 1 | S-ED00049 | RIM MULLION FIRE STRIKE | |
| 2 | 1 S-ED00047 R |
RIM MULLION FIRE STRIKE ROLLER
SHAFT |
||
| 3 | 1 | S-ED00048 | RIM MULLION FIRE STRIKE ROLLER | |
| 4 | 1 | S-ED00046 | RIM MULLION FIRE STRIKE SHIM | |
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION 1-800-325-9995 FOR THE LATEST THE WRITTEN PERMISSION OF THE LATEST THE WRITTEN PERMISSION OF THE LATEST HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
|
HAGER RESERVES
THE RIGHT TO MAKE DESIGN |
||
|---|---|---|
| CHANGES | ٨ | |
| WITHOUT NOTICE. | ||
|
CALL HAGER
ENGINEERING AT |
F | |
| Ν | 1-800-325-9995 | ľ |
| T | FOR THE LATEST | L |
| DRAWN | TJS | 1/31/07 | ||
| ENG. APPR. | - | - | ||
|
Material
|
Q.A. | |||
| FINISH - |

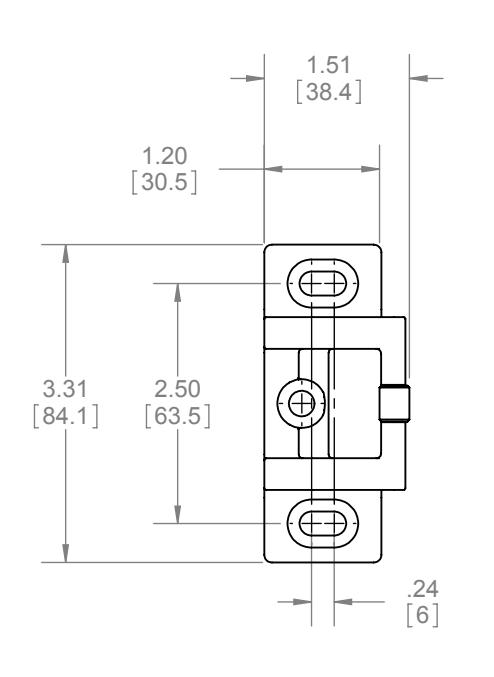

TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ±1 |
* BEND: ±1* | ||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||
| 4912, 4916 |
|---|
| RIM MULLION FIRE STRIKE |
| ASSEMBLY |
| SIZE | DWG. I |
NO.
S-ED00050 |
01 | |
|---|---|---|---|---|
| SCAL | E:1:1 | WEIGHT: 0.43 | SHEET 1 OF 1 |
