View PDF47PT/47BT PULL PLATE INSTRUCTIONS FOR USE WITH 4700 RIM AND SVR SERIES EXIT DEVICES

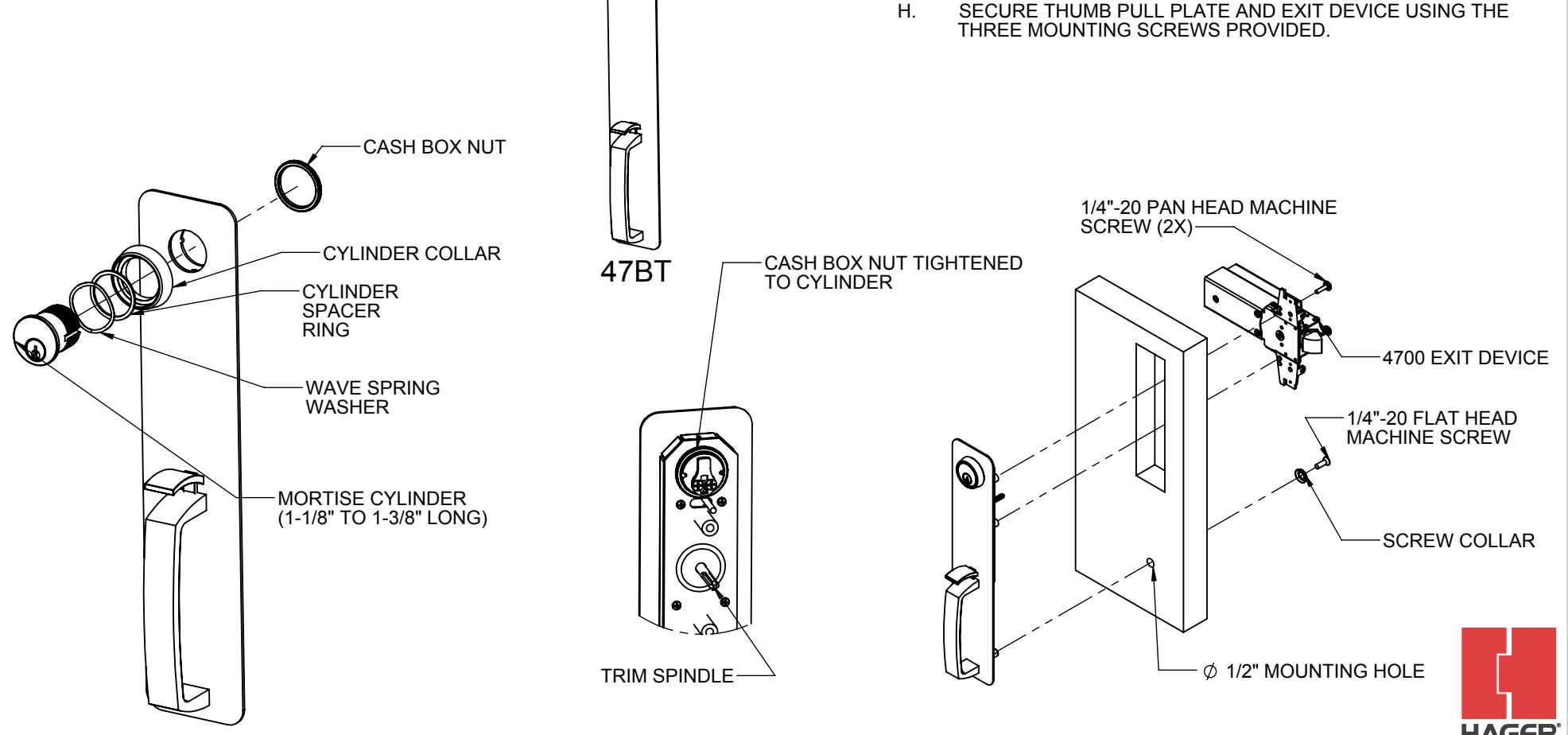

STEP 1: INSTALL CYLINDER (47PT ONLY) STEP 2: INSTALL PULL PLATE
- A. INSTALL MORTISE CYLINDER THROUGH WAVE WASHER, CYLINDER SPACER RING (IF NEEDED) AND COLLAR.
- B. INSERT MORTISE CYLINDER THROUGH HOLE IN PULL PLATE AND INSTALL CASH BOX NUT FROM THE BACKSIDE OF THE PULL PLATE.
- C. TIGHTEN CASH BOX NUT.
NOTES:
- 1. TRIM IS HANDED. SPECIFY WHEN ORDERING.
- 2. DO NOT USE WAVE SPRING WASHER OR CYLINDER SPACER RING WITH 1 1/8" CYLINDERS.
- A. TRANSFER HORIZONAL CENTERLINE AND BACKSET CENTERLINE FROM EXIT DEVICE SIDE OF DOOR

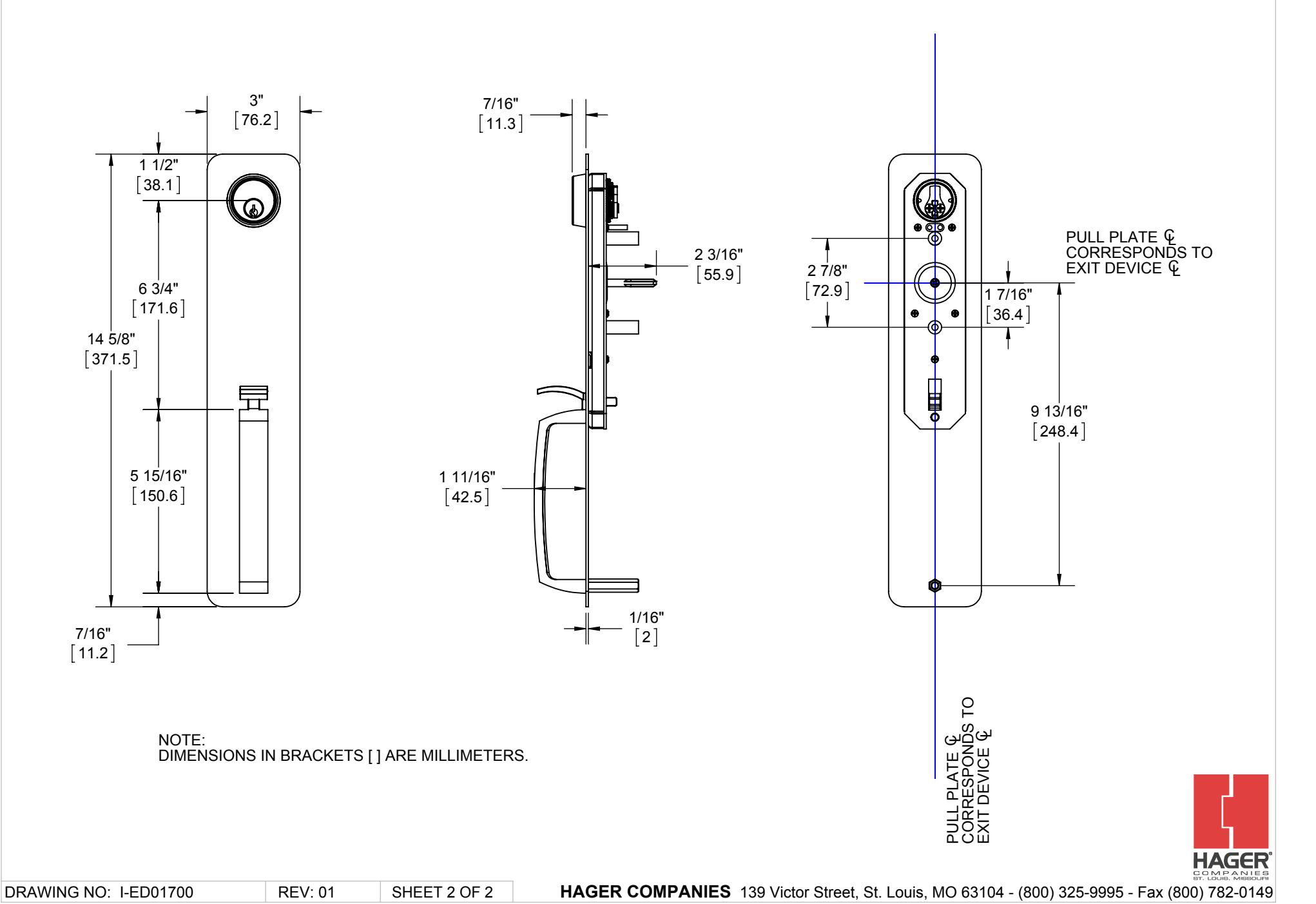

- B. USE TEMPLATE TO MARK HOLE AND CUTOUT LOCATIONS. NOTE THAT ONE HOLE AND A RECTANGULAR CUTOUT ARE REQUIRED ON THE PULL SIDE AND FOUR HOLES ARE REQUIRED FROM THE PUSH SIDE
- C. CUT OUT THE RECTANGULAR AREA (8 7/16" X 2 1/8") SHOWN IN THE TEMPLATE TO A DEPTH OF 1 3/8" ON THE PULL SIDE OF THE DOOR (DEPTH CRITERIA APPLIES ONLY TO WOOD DOORS).
- D. DRILL OUT THE 5/8" DIAMETER TRIM SPINDLE HOLE ON THE PUSH SIDE OF THE DOOR.
- E. DRILL THE MOUNTING HOLES PER THE TEMPLATE.
- F. PLACE THE EXIT DEVICE IN ITS PROPER LOCATION.
- G. INSERT PULL PLATE MOUNTING POSTS THROUGH THE DOOR MAKING SURE THE TRIM SPINDLE INSERTS INTO THE EXIT DEVICE.
47PT/47BT PULL PLATE INSTRUCTIONS FOR USE WITH 4700 RIM AND SVR SERIES EXIT DEVICES
