INSTRUCTIONS
- 1) IDENTIFY DOOR WITH CONCEALED VERTICAL ROD EXIT DEVICE AND MARK DEVICE CENTERLINE IF IT IS NOT ALREADY MARKED ON THE DOOR.

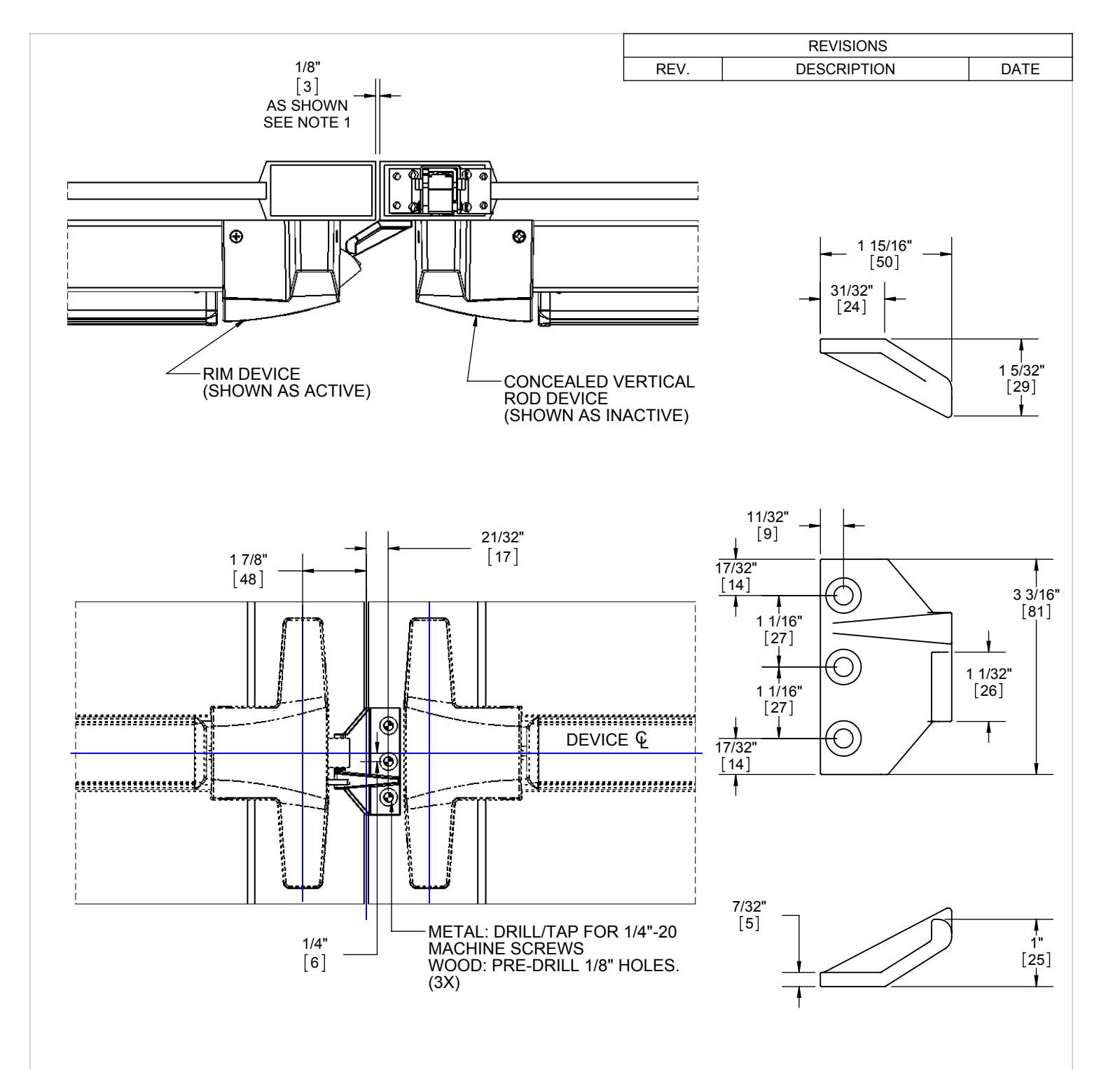

- 2) USE EXIT DEVICE CENTERLINE AND DIMENSIONS SHOWN ON THIS PAGE TO MARK AND DRILL HOLES.
- 3) INSTALL DOUBLE DOOR STRIKE WITH PROVIDED SCREWS. 5.
NOTES
- STANDARD DOOR GAP IS 1/8" [3.2] 1/16" [1.6]. 4921 DOUBLE DOOR STRIKE IS NOT FIRE DOOR RATED.
- USE A COORDINATOR ON INACTIVE DOOR.
- 4600 CVR DOOR PREPARATION IS SHOWN IN TEMPLATE T-ED01311.
- A 3-1/4" MINIMUM WIDTH STILE DOOR IS REQUIRED FOR THIS INSTALLATION.
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION R* INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED. OF TEMPL
HAGER RESERVES THE RIGHT MAKE DE CHANGE WITHOUT CALL HA ENGINEE
| HTTO ESIGN ES I NOTICE. GER ERING AT 5-9995 LATEST N DATE LATE. | ENG. APPR. | ||
|
MATERIAL
Plain Carbon Steel |
Q.A. | ||
| TOLERANC | |||
| FINISH | FRACTION | ||
| - | ANGULAR: | ||
| DO NOT SCALE DRAWING | TWO PLAC | ||
| DO NOT SCALE DRAWING | THREE PLACE | ||
| DRAWN WJW 1/11/201 | ||||||
| ENG. APPR | ||||||
| Q.A. | - | - | ||||
| TOLERANCES: | ||||||
| FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° | ||||||
| TWO PLACE DECIMAL: ±0.01" | ||||||
| THREE PLACE DECIMAL: ±0.004" | ||||||
| 4921 |
|---|
| 4600 DOUBLE DOOR STRIKE INSTRUCTIONS & TEMPLATE |
| SIZE | DWG. | NO. | REV. | |
|---|---|---|---|---|
| Α | T-ED01497 | 01+ | ||
| SCAL | E:1:24 | WEIGHT: 0.38 | SHEET 1 | OF 1 |
