45PT PULL PLATE INSTRUCTIONS

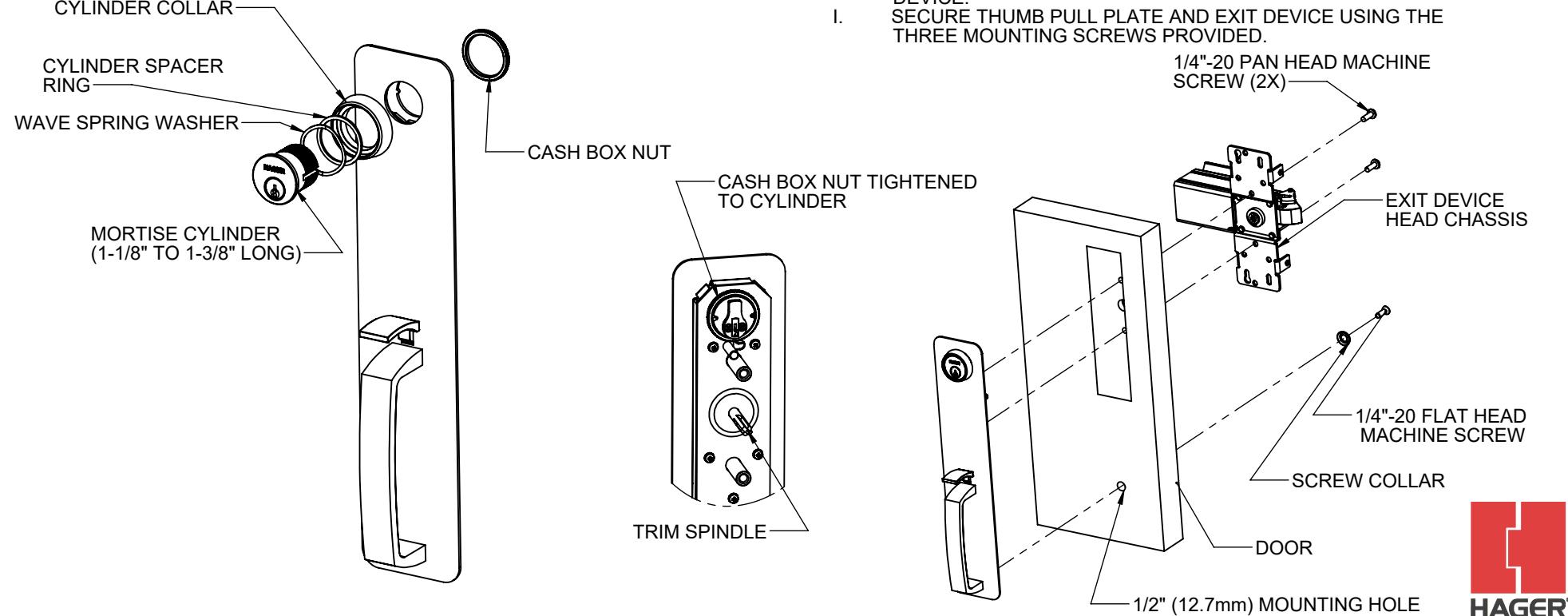

STEP 1: INSTALL CYLINDER STEP 2: INSTALL PULL PLATE

  • A. INSTALL MORTISE CYLINDER THROUGH WAVE WASHER, CYLINDER SPACER RING (IF NEEDED) AND COLLAR.
  • B. INSERT MORTISE CYLINDER THROUGH HOLE IN PULL PLATE AND INSTALL CASH BOX NUT FROM THE BACKSIDE OF THE PULL PLATE.
  • C. TIGHTEN CASH BOX NUT.

NOTE:

DO NOT USE WAVE SPRING WASHER OR CYLINDER SPACER RING WITH 1 1/8" CYLINDERS.

  • A. TRANSFER HORIZONAL CENTERLINE AND BACKSET CENTERLINE FROM EXIT DEVICE SIDE OF DOOR
  • B. USE TEMPLATE TO MARK HOLE AND CUTOUT LOCATIONS. NOTE THAT ONE HOLE AND A RECTANGULAR CUTOUT ARE REQUIRED ON THE PULL SIDE AND FOUR HOLES ARE REQUIRED FROM THE PUSH SIDE
  • C. DRILL THE 1/2" (12.7 mm) MOUNTING HOLE ON THE PULL SIDE OF THE DOOR. FOR WOOD DOORS DRILL THIS HOLE COMPLETELY THROUGH THE THICKNESS OF THE DOOR
  • D. CUT OUT THE RECTANGULAR AREA (8 7/16" X 2 1/8") [214.3 mm x 54 mm] SHOWN IN THE TEMPLATE TO A DEPTH OF 1 3/8" (34.9 mm) ON THE PULL SIDE OF THE DOOR (DEPTH CRITERIA APPLIES ONLY TO WOOD DOORS).
  • E. DRILL OUT THE 5/8" (15.9 mm) DIAMETER TRIM SPINDLE HOLE ON THE PUSH SIDE OF THE DOOR.
  • F. DRILL OUT THE 5/16" (7.9 mm) DIAMETER HOLES (3) ON THE PUSH SIDE OF THE DOOR. ON A WOOD DOOR ONLY TWO HOLES NEED TO BE DRILLED AS THE BOTTOM HOLE WAS CREATED IN STEP C.
  • G. PLACE THE EXIT DEVICE IN ITS PROPER LOCATION.
  • H. INSERT PULL PLATE MOUNTING POSTS THROUGH THE DOOR MAKING SURE THE TRIM SPINDLE INSERTS INTO THE EXIT DEVICE.

DRAWING NO: I-ED01273 REV: 02 SHEET 1 OF 2 HAGER COMPANIES 139 Victor Street, St. Louis, MO 63104 - (800) 325-9995 - Fax (800) 782-0149

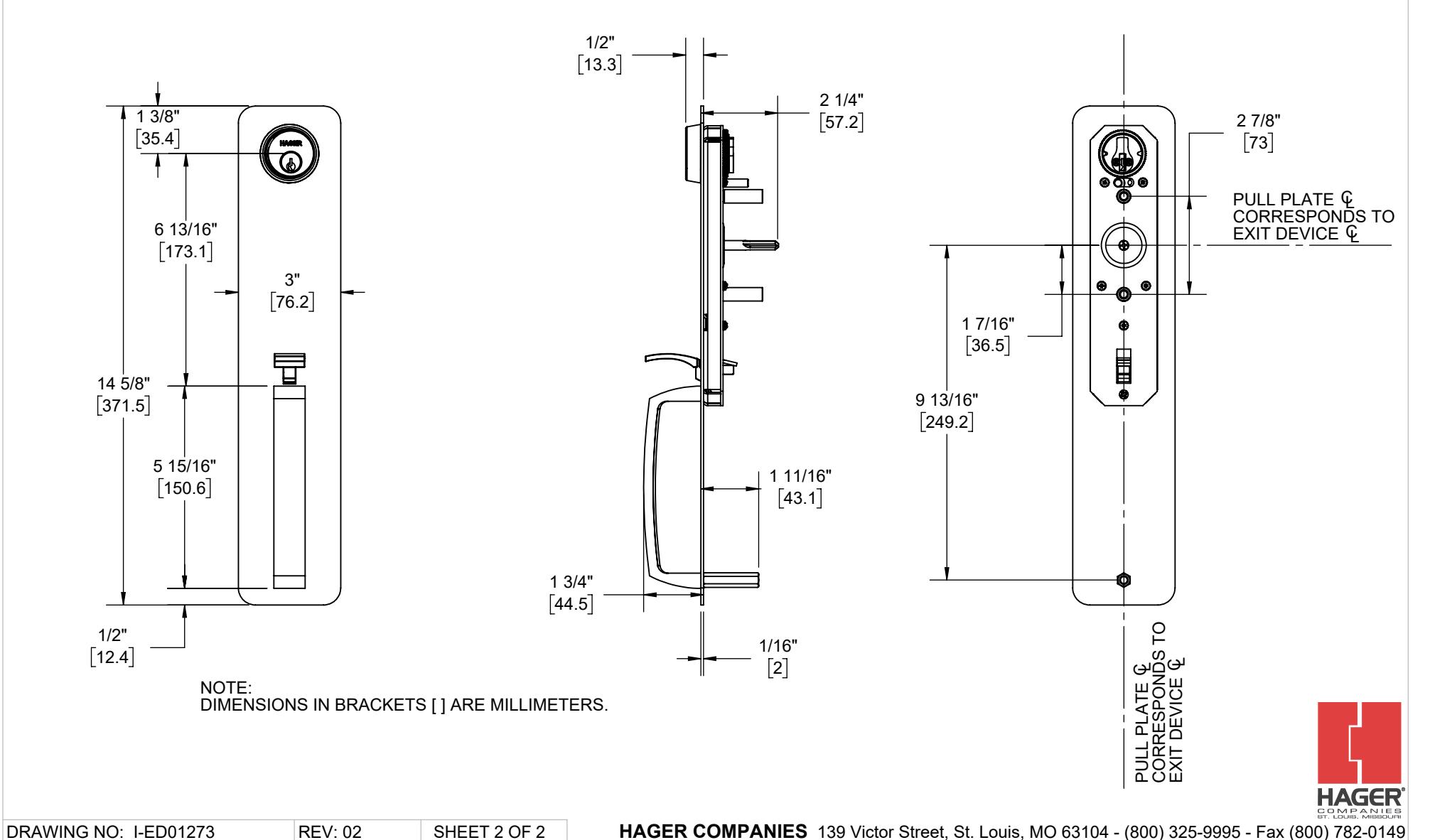

45PT PULL PLATE INSTRUCTIONS

REV: 02

SHEET 2 OF 2
