458 Combination Rescue Door Stop Template T-CT00161
Open the original PDF document
View PDF

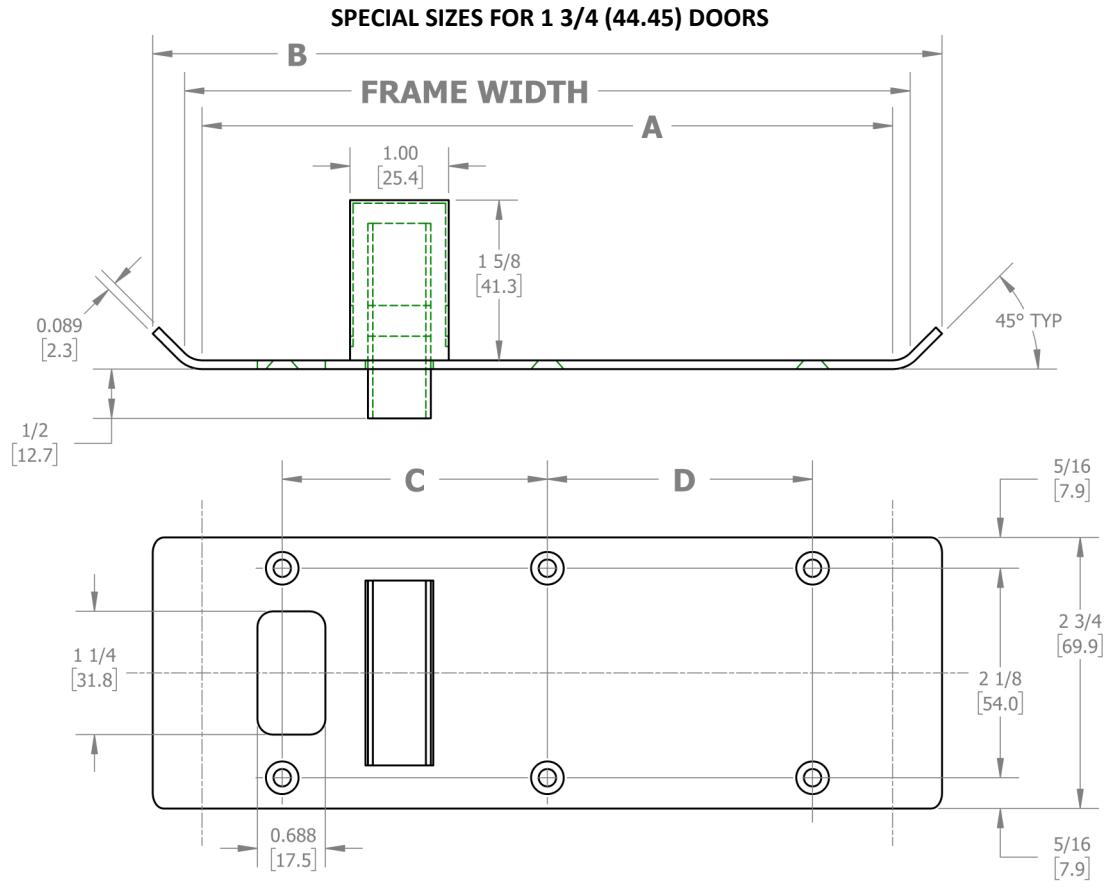

COMBINATION RESCUE DOOR STOP AND TWO WAY STRIKE PLATE—1/8" (3.2MM) INSET HUNG DOOR
NOTES:
- 1. R.H. DOOR SWING SHOWN LEFT HAND OPPOSITE
- 2. ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DI-MENSIONS ARE IN MILLIMETERS
- 3. MACHINE SCREW SIZE: 8-32 X 1/2" UNDERCUT F.H.
|
CATALOG
NUMBER |
FRAME
WIDTH |
(A) | (B) | (C) | (D) |
|---|---|---|---|---|---|
| 458 | 4-3/4" | 4-3/8" | 5-3/8" | 1-7/8" | 7/8" |
| 5-1/4" | 4-7/8" | 5-7/8" | 1-7/8" | 1-3/8" | |
| 5-7/8" | 5-1/2" | 6-1/2" | 1-15/16" | 1-15/16" | |
| 6-1/8" | 5-3/4" | 6-3/4" | 2-1/16" | 2-1/16" | |
| 6-1/4" | 5-7/8" | 6-7/8" | 2-1/8" | 2-1/8" | |
| 6-1/2" | 6-1/8" | 7-1/8" | 2-1/4" | 2-1/4" | |
| 7-1/8" | 6-3/4" | 7-3/4" | 2-9/16" | 2-9/16" | |
| 7-1/2" | 7-1/8" | 8-1/8" | 2-3/4" | 2-3/4" | |
| 7-3/4" | 7-3/8" | 8-3/8" | 2-7/8" | 2-7/8" | |
| 8" | 7-5/8" | 8-5/8" | 3" | 3" | |
| 8-1/4" | 7-7/8" | 8-7/8" | 3-1/8" | 3-1/8" | |
| 8-3/4" | 8-3/8" | 9-3/8" | 3-3/8" | 3-3/8" |
Rev -, Rev Date: 6/16/2020 Page 1 of 1
