4500 CVR Wood Door and Metal Frame Template – T-ED01290-Rev09
Open the original PDF document
View PDF
4500 CVR DEVICE WOOD DOOR AND METAL FRAME PREP TEMPLATE (FOR FIRE AND PANIC RATED DEVICES)

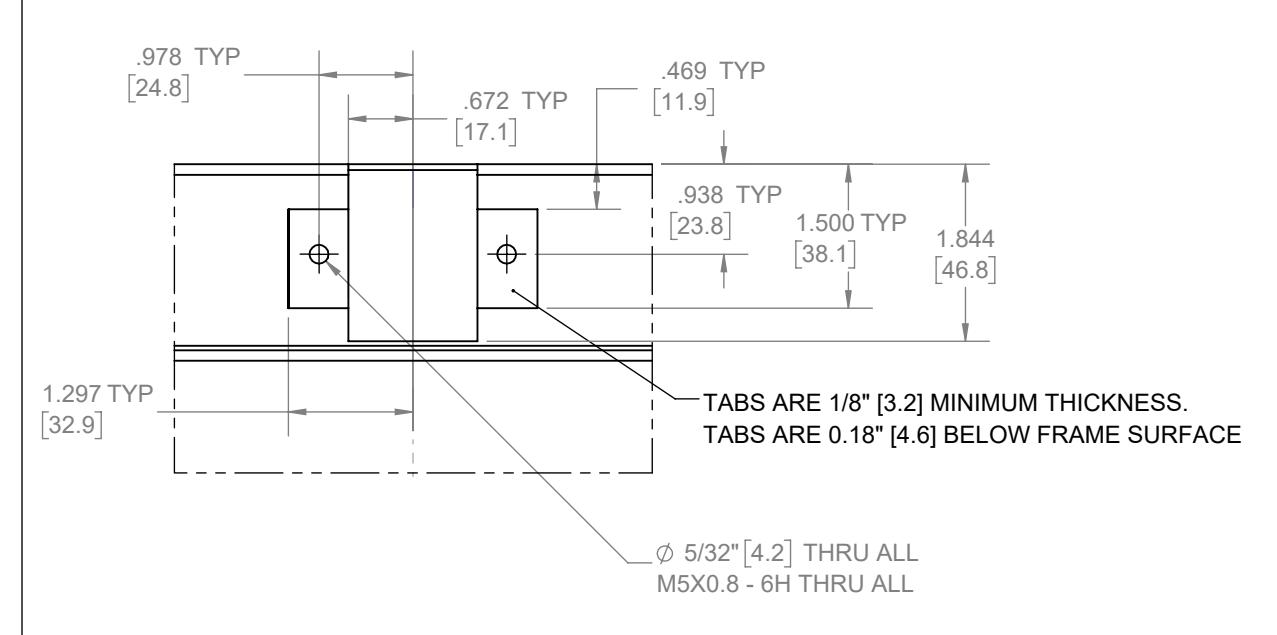

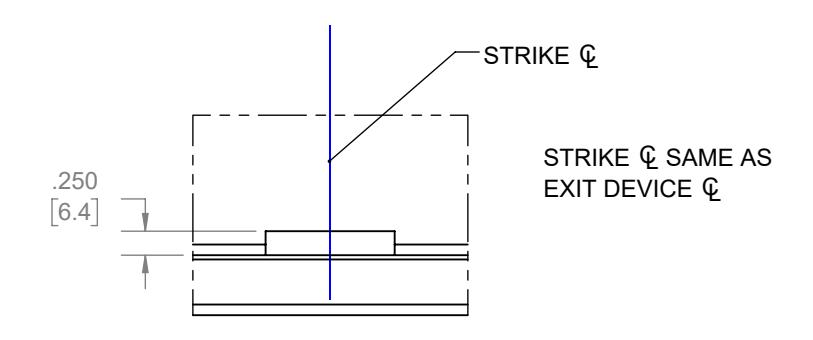

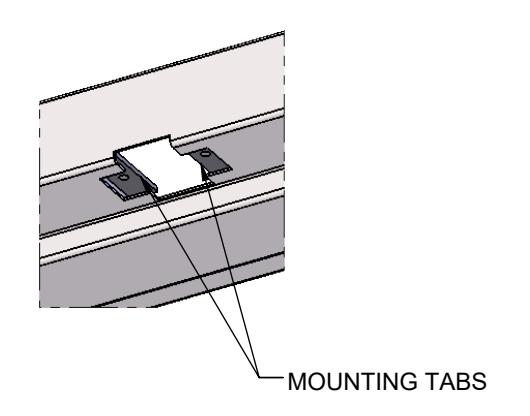

TOP STRIKE PREP
BOTTOM STRIKE PREP
DRAWING NO: T-ED01290 REV: 9 REV DATE: 04/05/20 SHEET 2 OF 2
