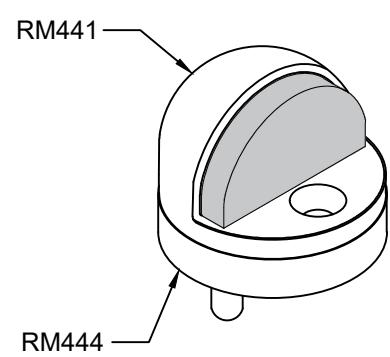

RM441CU DOME STOP COMBINATION UNIT

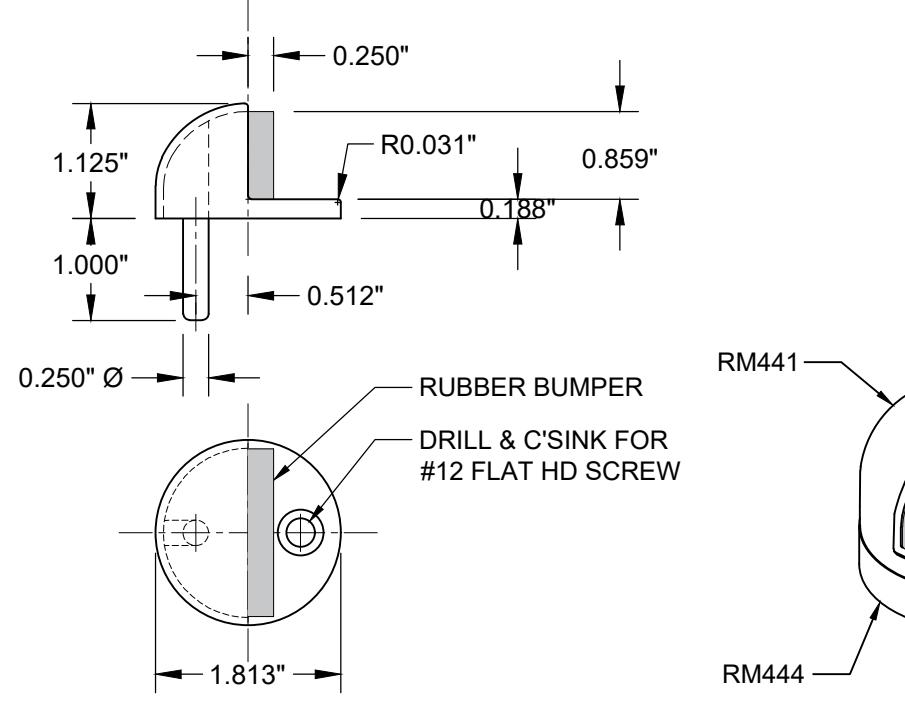

RM441 - DOME STOP BASE

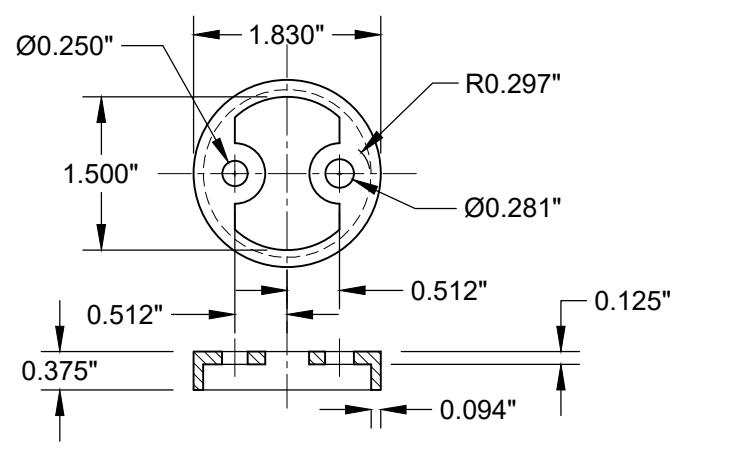

RM444 - RISER BASE

NOTES:

  • 1. ALL DIMENSIONS ARE IN INCHES
  • 2. DO NOT SCALE DRAWING
  • 3. SET CONSIST OF DOME STOP & RISER BASE.
  • 4. FOR USE AT DOORS WITH or WITHOUT THRESHOLD.
  • 5. CONVERTIBLE FOR UNDERCUT OR NOT UNDERCUT DOORS.
  • 6. #12x1-1/2"/12-24x1-1/2" FLAT HEAD WOOD/MACHINE SCREW(1 PLACE)

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL60143 630.875.9900; FAX 800.9FAXABH (932.9224)

RM 441CU -00 DOME STOP.DWG

RM441CU

c 2021 ABH Mfg., Inc. printed in USA

ISSUED 06-09-21 PAGE 1 OF 1
