View PDF4400 SERIES SURFACE HOLDERS & STOPS

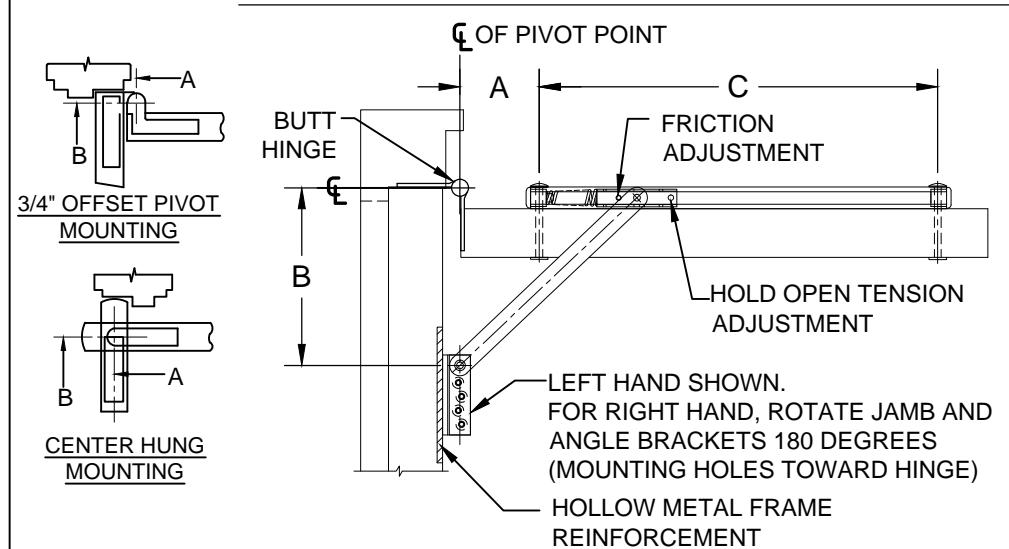

X 44443 ANGLE JAMB BRACKET SURFACE MOUNTED ON PULL SIDE
- A = € OF PIVOT POINT TO € OF FIRST SEX BOLT.
- B = € OF PIVOT POINT TO € OF PIVOT POINT OF JAMB BRACKET
- C = % OF FIRST SEX BOLT HOLE TO % OF SECOND SEX BOLT HOLE ON SURFACE MOUNT CHANNEL

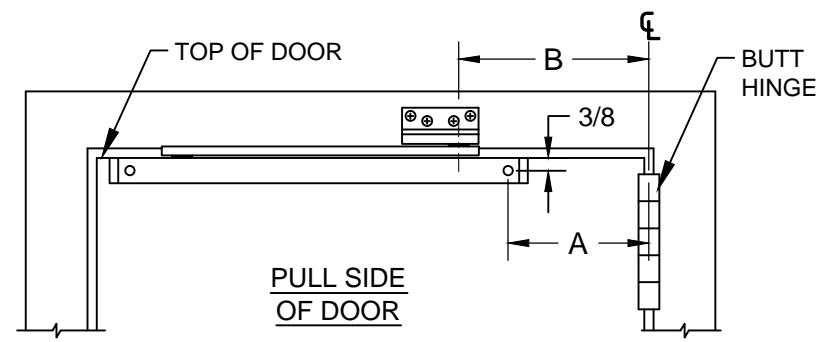

PULL SIDE OF DOOR
2-7/8 2-9/16 1-15/16 15/16 15/16 15/16 17/2 FOR 10-32 MACHINE SCREW (4 PLACES) FOR #10 FLAT HEAD MACHINE
NOTES:
- THE ANGLE BRACKET IS SECURED TO THE HEADER WITH WOOD OR MACHINE SCREWS.
- THE JAMB BRACKET FASTENS TO THE ANGLE BRACKET WITH MACHINE SCREWS.

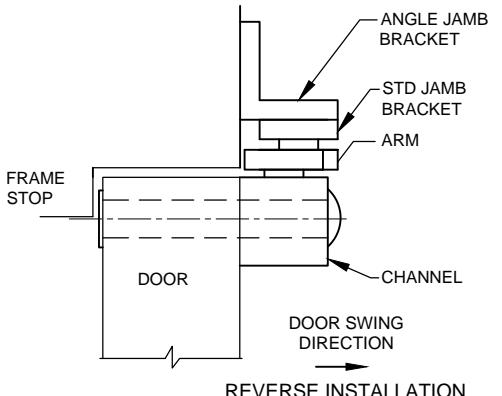

- REVERSE INSTALLATION METHOD IS NOT RECOMMENDED FOR EXTERIOR DOORS OPENING OUT.
- REVERSIBLE/ NON HANDED.
- 5. FOR SINGLE ACTING DOORS ONLY.
- 6. ALL DRILLING AND TAPPING TO BE DONE IN FIELD.
- ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 8. ALL DIMENSIONS ARE IN INCHES.
- 9. DRAWING IS NOT TO SCALE.
SCREW DETAIL QTY WOOD METAL 10-32 x 1/2" FLAT HEAD #10 x 1-1/2" FLAT HEAD ANGLE 4 MACHINE SCREW BRACKET WOOD SCREW 10-32 x 1-1/2" TRUSS HEAD SCREW DOOR 2 5/16" DIA. SEX BOLT (SPECIAL 10-32x1-5/8" FLAT HEAD) JAMB 4 10-32 x 1/2" FLAT HEAD MACHINE SCREW BRACKE1
OR WOOD SCREW (4 PLACES)
4400PULL-1-04 DWG
4400 X 44443 PULL SIDE
PAGE 1 OF 2 REVISED 02-15-18
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
4400 SERIES SURFACE HOLDERS & STOPS
X 44443 ANGLE JAMB BRACKET SURFACE MOUNTED ON PULL SIDE
• 4410 HOLD-OPEN • 4420 STOP • 4430 FRICTION
- 1. FOR DEAD STOP CONSULT ABH.
- 2. ALL DIMENSIONS ARE IN INCHES.
* BUTT HINGE ONLY
|
1-3/4"
TO 2-3/8" |
DEGREE | 85° | H.O. | 90° | H.O. | 95° | | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С | |
|
•4411
•4421 •4431 |
19" TO
23-15/16" |
*
3-3/4 |
* | * 3-9/16 |
*
5-1/2 |
*
3-5/16 |
* 5-1/4 | * 3-1/8 |
*
5 |
*
2-15/16 |
*
4-3/4 |
*
2-13/16 |
*
4-1/2 |
13-11/16 | |
|
•4412
•4422 •4432 |
24" TO
29-15/16" |
6-1/2 | 7-1/8 | 6-1/4 | 6-1/2 | 6 | 6 | 5-7/8 | 5-1/2 | 5-5/8 | 5-1/4 | 5-7/16 | 5 | 15-9/16 | |
|
BUTT
HINGE, 3/4" |
•4413
•4423 •4433 |
30" TO
35-15/16" |
11-5/8 | 8-1/2 | 11-1/16 | 8 | 10-15/16 | 7 | 10-11/16 | 6-1/2 | 10-5/16 | 6-1/4 | 10 | 6 | 16-7/16 |
|
OFFSET
PIVOT |
36" TO | 10-1/16 | 15-1/2 | 9-1/8 | 15-3/16 | 8-1/4 | 14-3/4 | 7-3/4 | 14-3/8 | 7-1/2 | 13-15/16 | 7-1/4 | 18-1/16 | ||
| DEGREE | 85° H.O. | 90° H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DOOR
THICK- NESS 1-3/8" TO 2-3/8" |
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С |
|
•4411
•4421 •4431 |
22" TO
27-7/16" |
4-1/4 | 5-5/8 | 3-3/4 | 5-7/16 | 3-3/8 | 5-1/4 | 3-1/8 | 5 | 2-3/4 | 4-7/8 | 2-1/2 | 4-3/4 | 13-11/16 | |
|
*4412
*4422 *4432 |
27-1/2"
TO 33-7/16" |
7-1/8 | 6-3/4 | 6-3/4 | 6-3/8 | 6-7/16 | 6 | 6-1/16 | 5-3/4 | 5-3/4 | 5-1/2 | 5-9/16 | 5-1/4 | 15-9/16 | |
|
CENTER
HUNG |
11-13/16 | 9 | 11-1/2 | 8-1/4 | 11 | 7-15/16 | 10-9/16 | 7-1/2 | 10-1/8 | 7-1/4 | 9-3/4 | 7 | 16-7/16 | ||
|
•4414
•4424 •4434 |
39" TO
48" |
16-5/8 | 10-1/4 | 16 | 9-5/8 | 15-7/8 | 8-3/4 | 15 | 8-1/2 | 14-1/2 | 8-1/4 | 14 | 8 | 18-1/16 | |
WHEN USING CENTER HUNG PIVOTS, CONTACT ABH FOR COMPATIBILITY BEFORE SPECIFYING
® www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc.
1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
4400 X 44443 ON PULL SIDE
4400PULL-2-04.DWG
PAGE 2 OF 2 REVISED 02-15-18
