4400CL Series Surface Holders & Stops With Cam Lift Hinges
Open the original PDF document

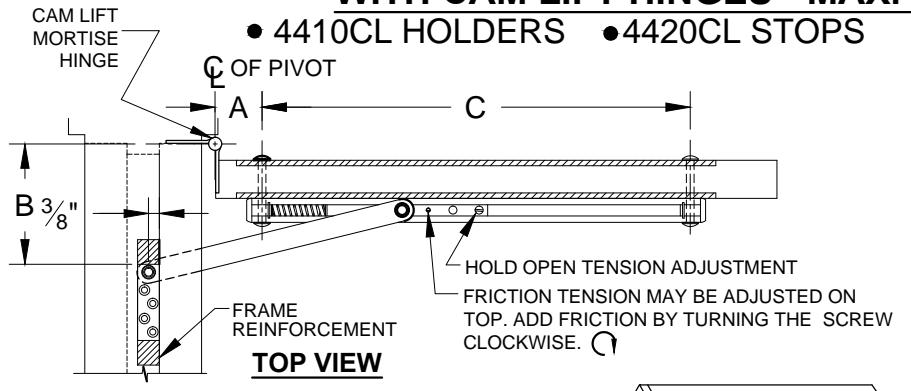

View PDF4400CL SERIES HOLDERS & STOPS, SURFACE MOUNT WITH CAM LIFT HINGES - MAX. 1/2" CAM LIFT

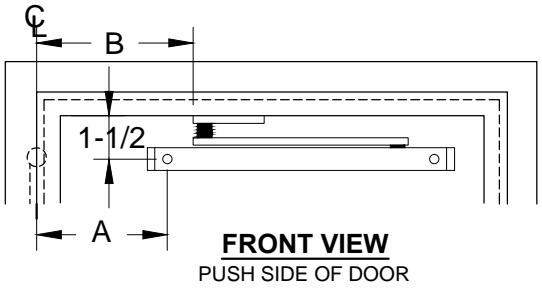

A = FROM € OF PIVOT POINT TO € OF FIRST SEX BOLT.

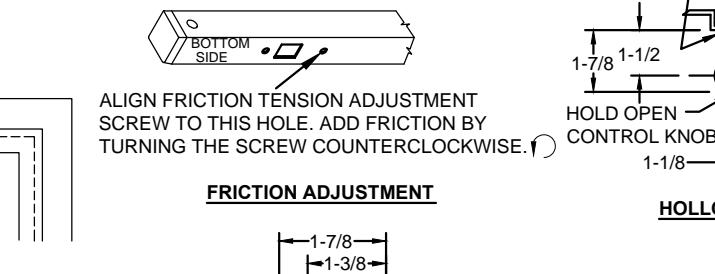

4430CL FRICTION
SURFACE MOUNT

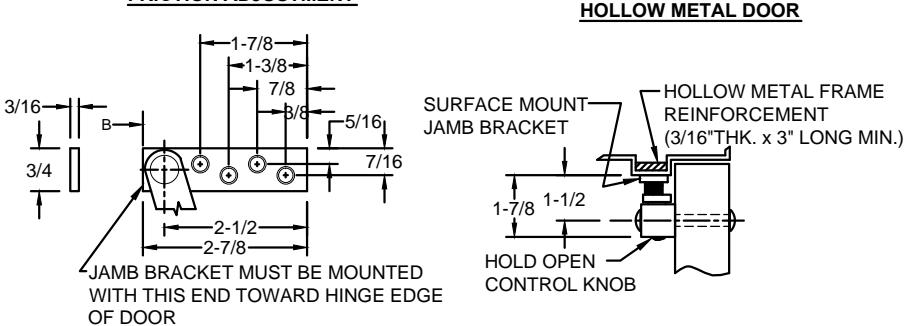

JAMB BRACKET
B = FROM € OF PIVOT POINT TO START OF JAMB BRACKET
HOLLOW METAL FRAME
(3/16"THK. x 3" LONG MIN.)
REINFORCEMENT
HOLLOW METAL DOOR REINFORCEMENT
C = % OF FIRST SEX BOLT TO % OF SECOND SEX BOLT
JAMB BRACKET
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- 6. DRAWING IS NOT TO SCALE.
- 7. DIMENSION B = HOLD-OPEN FOR HOLDERS, OPENING FOR STOPS
- 8. IF USED ON ACOUSTICAL DOORS, CONTACT DOOR MANUFACTURER FOR INFORMATION TO AVOID COMPROMISING THE INTEGRITY OF THE DOOR.
- ★ BUTT HINGES & OFFSET PIVOTS ONLY FOR DEAD STOP ADD 3/4" TO "A" DIMENSION
| SCREW DETAIL | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | |||||||
| JAMB | 4 | #10 x 1-1/2" FLAT HEAD WOOD SCREW | 10-32 x 1/2" FLAT HEAD MACHINE SCREW | ||||||
| DOOR | 2 | • 10-32 x 1-1/2" TRUSS HEAD | 10-32 x 1-1/2" TRUSS HEAD MACHINE SCREW | ||||||
| DE | DEGREE | H.O. | 90° | H.O. | 95° | H.O. | 100° | H.O. | 105° | H.O. | 110° | H.O. | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T-3/4" TO 2-3/8" CAM LIFT HINGES. ½" LIFT MAX. |
MODEL
NO. |
DOOR
OPENING |
Α | В | Α | В | Α | В | Α | В | Α | В | Α | В | С |
|
18" TO
23-15/16" |
*
2-1/2 |
*
5-1/8 |
*
2-3/16 |
*
4-13/16 |
*
1-7/8 |
*
4-1/2 |
*
1-11/16 |
*
4-5/16 |
13-11/16 | ||||||
|
●4412CL
●4422CL ●4432CL |
24" TO
29-15/16" |
5 | 6-3/4 | 4-5/8 | 6-3/8 | 4-1/4 | 6 | 3-15/16 | 5-11/16 | 3-11/16 | 5-7/16 | _ | 15-9/16 | ||
|
30" TO
35-15/16" |
10 | 7-11/16 | 9-1/2 | 7-3/16 | 9-1/16 | 6-3/4 | 8-3/4 | 6-7/16 | 8-7/16 | 6-1/8 | 8-1/8 | 5-13/16 | 16-7/16 | ||
|
●4414CL
●4424CL ●4434CL |
36" TO
48" |
14-3/8 | 9-3/16 | 13-13/16 | 8-5/8 | 13-5/16 | 8-1/8 | 12-7/8 | 7-11/16 | 12-1/2 | 7-5/16 | 12-1/8 | 6-15/16 | 18-1/16 | |
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
4.400.01
WOOD DOOR
4400CL
© 2016 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 10-31-16
4400CL-00.DWG
