43- PREFIX FLUSH END CAP RAIL CUTTING INSTRUCTION SHEET FOR 80 SERIES RAILS

IF RAIL MUST BE CUT, FOLLOW THESE STEPS:

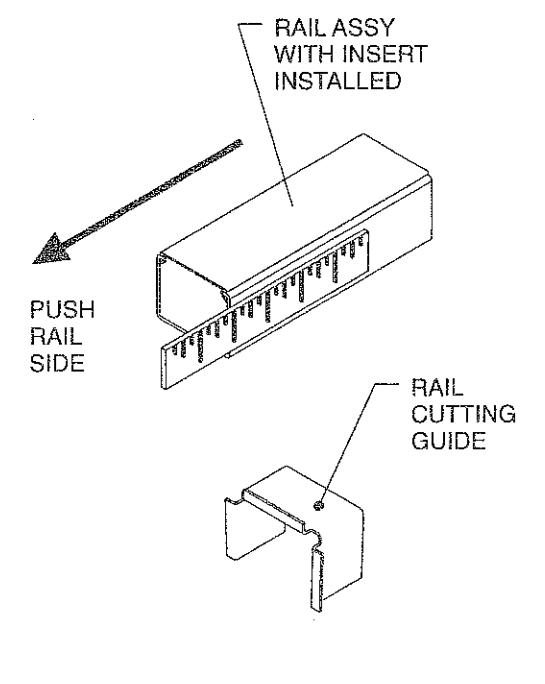

  • 1. INSTALL RAIL INSERT
  • 2. MEASURE FROM PUSH RAIL SIDE

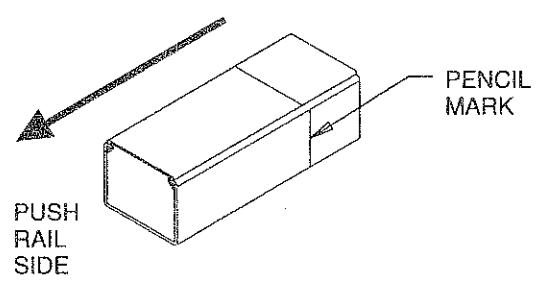

  • 3. MARK CUT LINE WITH A PENCIL
  • 4. PLACE CUTTING GUIDE ON SIDE OF RAIL TO BE REMOVED
  • 5. LINE UP GUIDE WITH PENCIL MARK

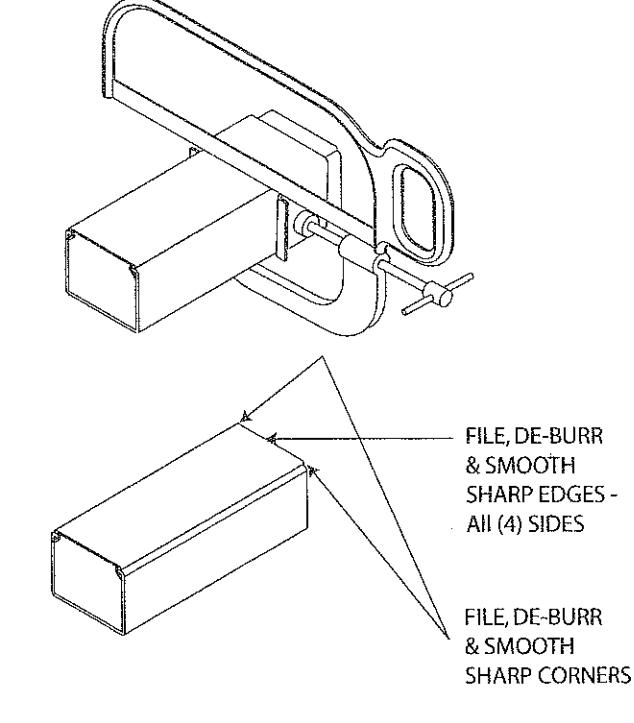

  • 6. SECURE CUTTING GUIDE WITH C-CLAMP
  • 7. CUT RAIL USING APPROPRIATE CUTTING TOOL (IF HACK SAW IS USED INSTALL A NEW BLADE FOR BEST RESULTS)
  • 8. FILE, DE-BURR AND RADIUS CUT EDGES AND CORNERS
  • 9. INSTALL END BRACKET FLUSH WITH END OF RAIL.

NOTE: DOOR SURFACE MUST BE FLAT.

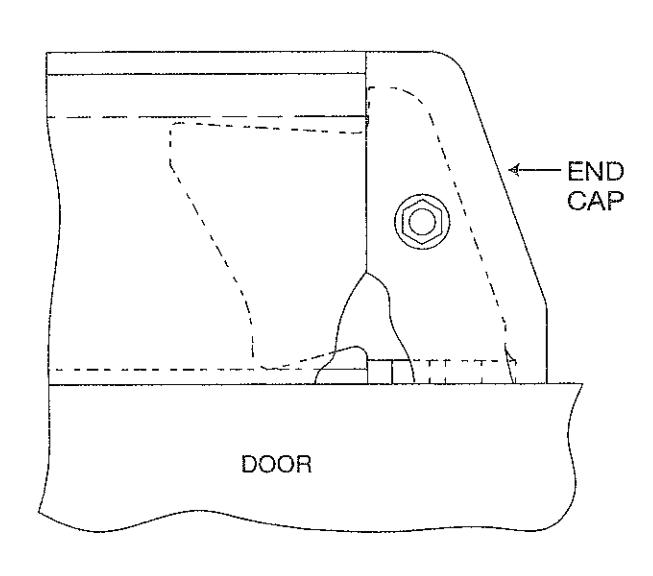

10. INSTALL END CAP FLUSH WITH END OF RAIL.
