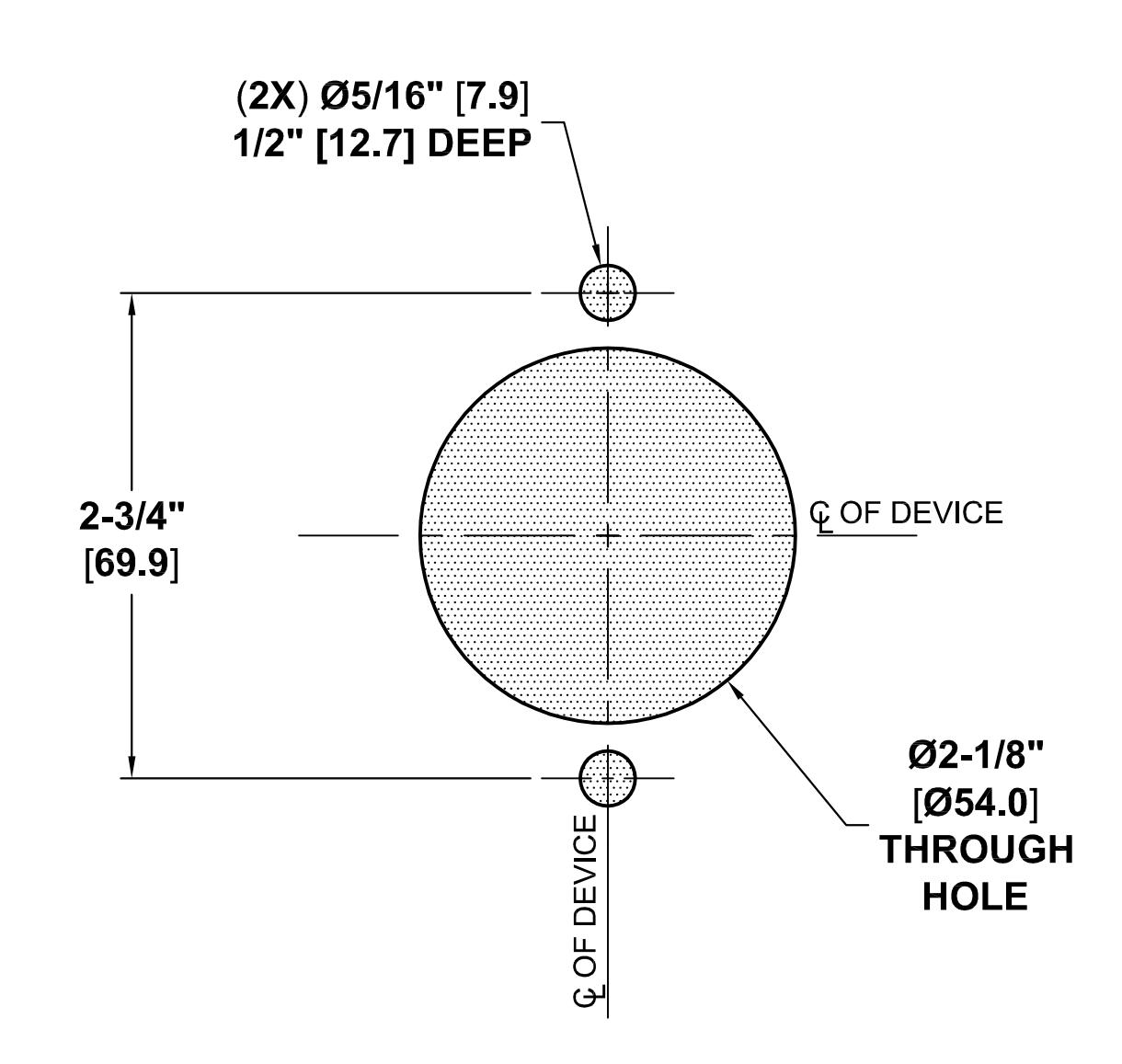

View PDF429 SERIES HEAVY DUTY SECTIONAL TRIM MODELS (SEE BELOW)
FOR 4200 SERIES EXIT DEVICES
TEMPLATE: 429306, REV. 0 5-10-12
| FOR TRIM MODELS: |
|---|
| 429LPSH / LPSH-IC |
| 429LPKH / LPKH-IC |
| 429LPNH |
| 429LPXH |
NOTES:
- 1. VERIFY PRINTED TO SCALE.
- 2. DIMENSIONS IN INCHES [MM]
- 3. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERENCE POINTS.
- 4. SEX NUTS CONFLICT WITH SECTIONAL TRIM (PULL SIDE OF DOOR). IN CASES WHERE THROUGH BOLTING IS REQUIRED, USE ESCUTCHEON TRIM.
- 5. ALWAYS CHECK PDQ WEBSITE FOR MOST RECENT REVISION AT WWW.PDQLOCKS.COM
PDQ Manufacturing 2754 Creek Hill Rd. Leola, PA 17540 800-441-9692 Fax: 717-656-6892 www.pdqlocks.com
